Снятие и установка троса ручного привода тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток Torx T-20
• Насадка на вороток на 10 мм
• Насадка на вороток на 36 мм
• Гаечный ключ накидной изогнутый на 10 мм
• Балонный ключ
• Плоскогубцы
• Cъемник 67.7823-9519
• Штангенциркуль
• Щетка металлическая
• Динамометрический ключ

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

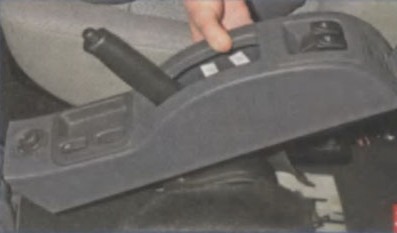

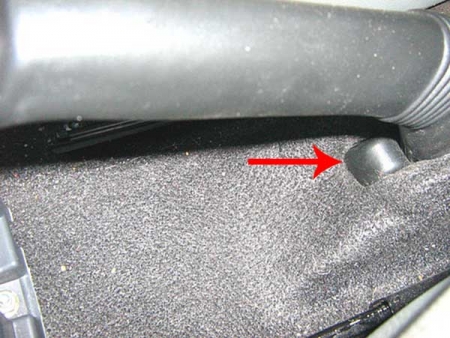

2. Снимите облицовку туннеля пола, отвернув винты его крепления с помощью воротка с насадками и отверткой.

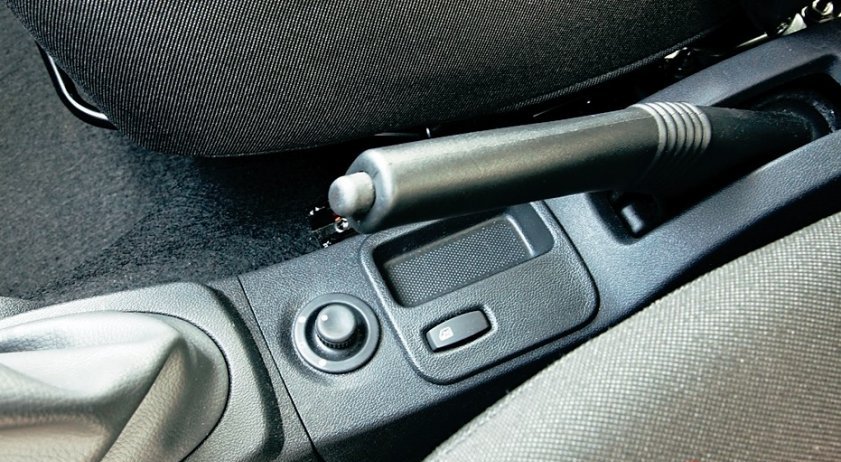

3. Отпустите стояночный тормоз.

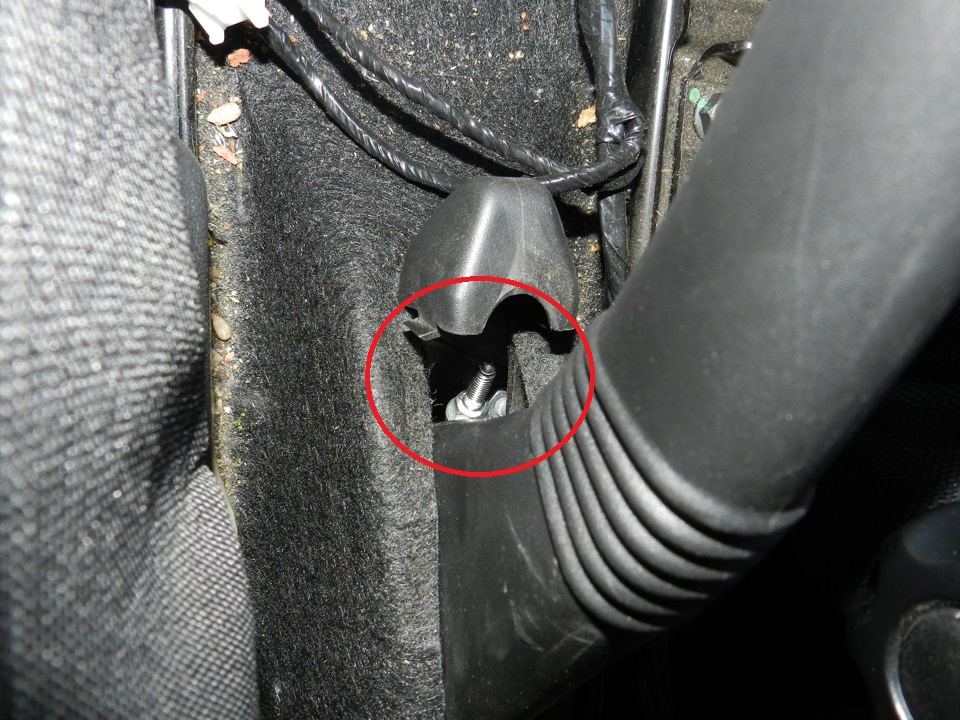

4. Отодвиньте чехол под рычагом ручного привода тормоза и ослабьте регулировочную гайку троса уравнителя рычага с помощью накидного изогнутого ключа.

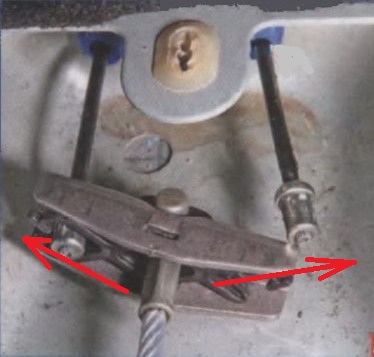

5. Отсоедините оба троса от уравнителя, как показано на фото.

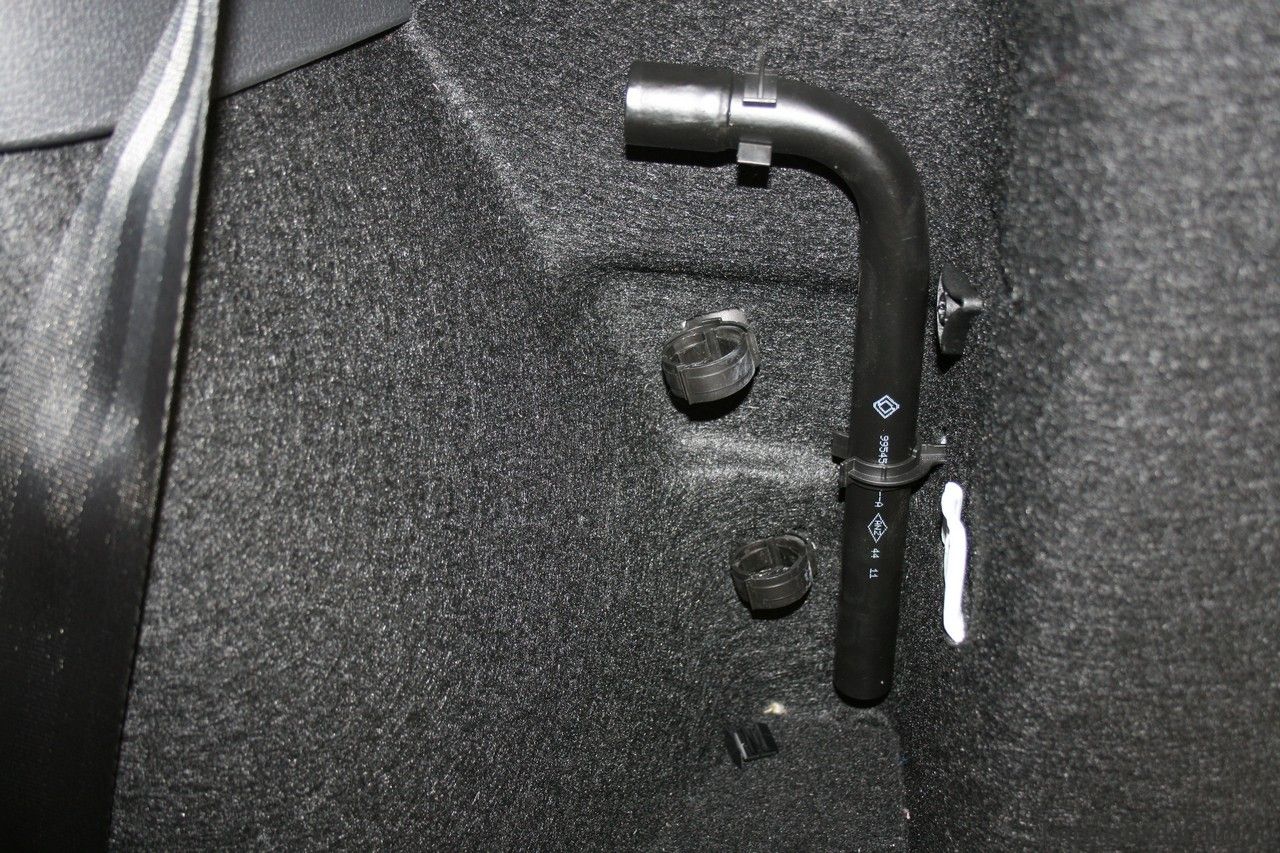

6. Снимите с помощью балонного ключа задние колеса.

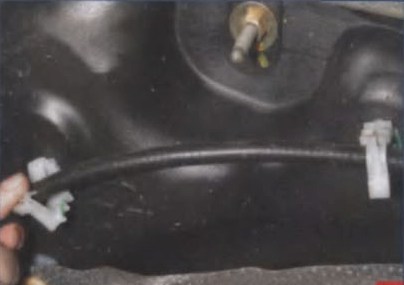

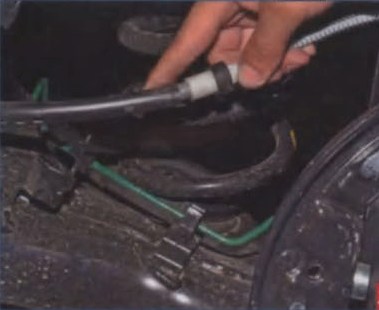

7. Освободите оболочки тросов из скоб крепления к днищу кузова автомобиля, к бензобаку и топливопроводу с помощью плоской отвертки.

8. Извлеките наконечники оболочек тросов из отверстий в туннеле пола с помощью отвертки и плоскогубцов.

9. Снимите задние тормозные барабаны, как описано в этой статье.

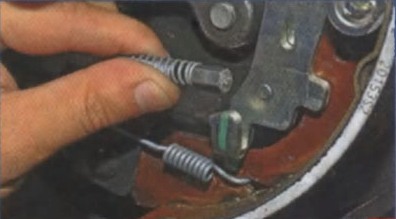

10. Отсоедините тросы от рычагов привода колодок и извлеките наконечники тросов из отверстий в тормозных щитах, сжав с помощью плоскогубцов лепестки фиксатора заднего наконечника оболочки троса.

11. Извлеките тросы из направляющих отверстий в кронштейнах на рычагах задней подвески и в кронштейнах крепления рычагов задней подвески к кузову.

12. Снимите тросы.

Установка

1. Установите тросы в направляющие отверстия в кронштейнах крепления рычагов задней подвески к кузову и в кронштейнах на рычагах задней подвески.

2. Установите наконечники оболочек тросов в отверстия тормозных щитов с помощью отвертки и плоскогубцов и подсоедините тросы к рычагам привода задних тормозных колодок.

3. Установите наконечники оболочек тросов в отверстия в туннеле пола кузова и закрепите оболочки тросов в скобах крепления к днищу кузова, к бензобаку и топливопроводу.

4. Установите задние тормозные барабаны, как описано здесь.

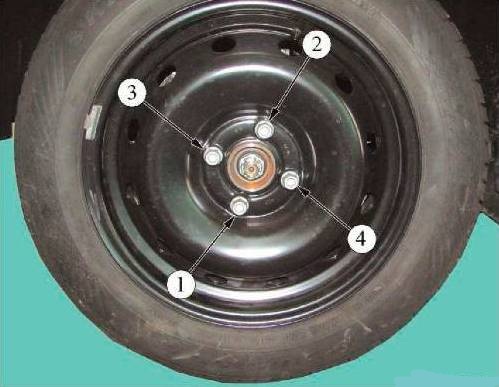

5. Установите с помощью балонного ключа задние колеса, затянув болты крепления в последовательности, приведенной на фото ниже.

6. Подсоедините тросы к уравнителю рычага ручного привода тормоза.

7. Отрегулируйте рычаг ручного привода тормоза, как описано в этой статье.

8. Установите облицовку туннеля пола на место с помощью воротка с насадками и отверткой.

9. Проверьте эффективность рабочей тормозной системы.
