Снятие и установка цепи привода газораспределительного механизма Toyota Corolla

Вам потребуются: ключи «на 14», «на 17», «на 19», торцовые головки «на 14», «на 17», «на 19», удлинитель, вороток, отвёртка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите двигатель.

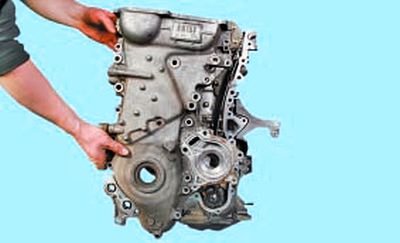

3. Снимите крышку цепи привода газораспределительного механизма.

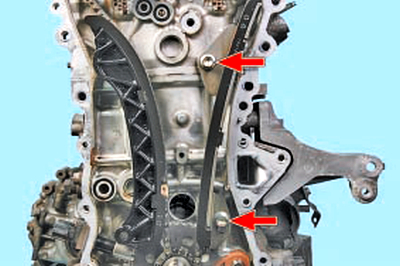

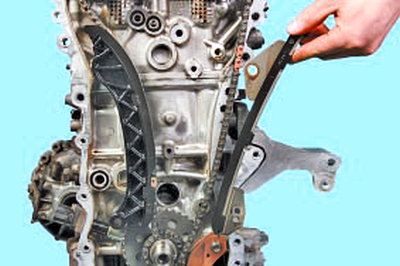

4. Выверните два болта…

5. …и снимите успокоитель цепи привода газораспределительного механизма.

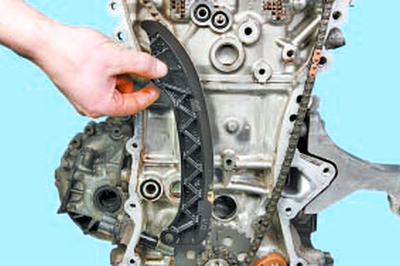

6. Снимите башмак натяжителя цепи привода газораспределительного механизма.

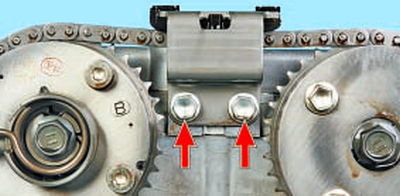

7. Выверните два болта

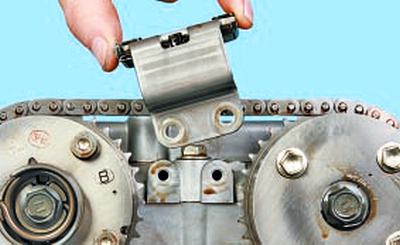

…8. …и снимите верхний успокоитель цепи.

9. Выведите из зацепления цепь привода газораспределительного механизма с ведущей звездочкой цепи привода газораспределительного механизма.

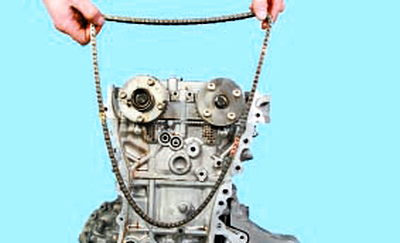

10. Снимите цепь привода газораспределительного механизма.

Для установки цепи привода газораспределительного механизма выполните следующее.

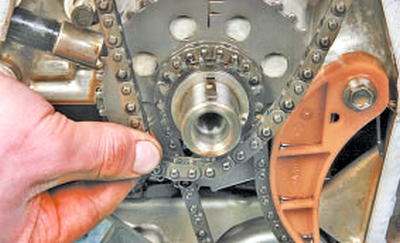

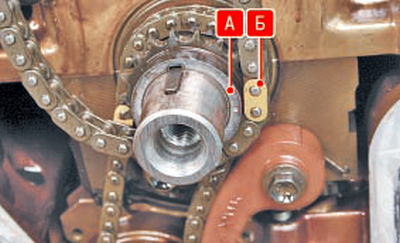

1. Наденьте цепь на ведущую звездочку цепи привода газораспределительного механизма, совместив промаркированное звено Б с установочной меткой на коленчатом валу А.
Проверните валы.

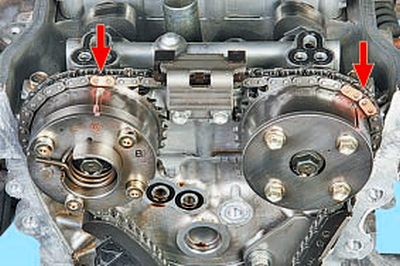

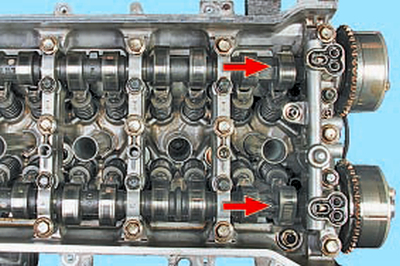

2. Наденьте цепь на звездочки распределительных валов, совместив промаркированные звенья цепи с метками на муфтах системы изменения фаз газораспределения.

ПРИМЕЧАНИЕ.
Для того чтобы совместить промаркированные звенья цепи с метками на звездочках проверните гаечным ключом валы по часовой стрелке за шестигранные участки.

3. Установите детали в порядке, обратном снятию, с учетом следующего:

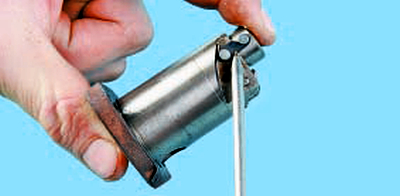

перед установкой гидронатяжителя цепи поднимите храповик натяжителя

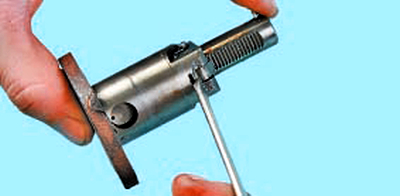

…до упора утопите плунжер

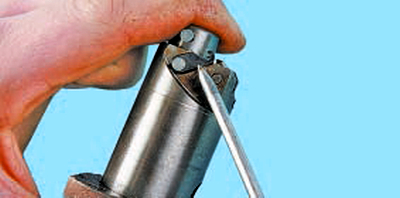

…и зацепите крюк за штифт.
4. Проверните коленчатый вал на два оборота по часовой стрелке и проверьте совпадение установочных меток коленчатого и распределительных валов. Если метки не совпадают, повторите установку цепи.
