Снятие и установка вакуумного усилителя тормоза Lada Largus

Инструмент:

• Вороток под торцевую насадку
• Удлинитель
• Насадка на вороток на 10 мм
• Насадка на вороток на 13 мм
• Шприц
• Шланг для насаживания на выступ шприца
• Емкость технологическая
• Отвертка плоская средняя
• Плоскогубцы
• Заглушки технологические
• Ключ для тормозных трубок типа 41 08 11 13 Stahlwille
• Ключ для тормозных трубок типа 41 08 11 13 Stahlwille
• Штангенциркуль
• Динамометрический ключ

Детали и расходники:

• Уплотнительное кольцо 11 типа 58 23 10 11 Stahlwille
• Соединительная ось толкателя вакуумного усилителя и педали
• Смазка пластичная MOLYCOTE ЗЗМ

Снятие

1. Установите автомобиль на рабочий пост, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите главный тормозной цилиндр, как описано в этой статье.

3. Извлеките обратный клапан из корпуса вакуумного усилителя, как описано здесь.

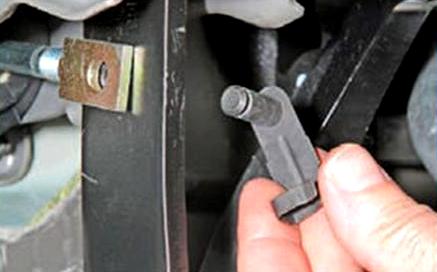

4. Отсоедините вакуумный усилитель от педали тормоза, для чего поверните фиксирующий флажок соединительной оси 3 вверх и извлеките ось из отверстий толкателя вакуумного усилителя и педали тормоза.

Снятие вакуумного усилителя тормоза:

1 - вакуумный усилитель тормоза;

2 - прокладка;

3 - ось соединительная.

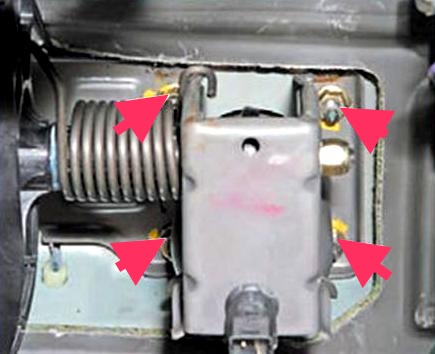

5. Снимите со шпилек крепления педального узла с помощью отвертки две пружинные шайбы крепления шумоизоляционной накладки, и снимите накладку.

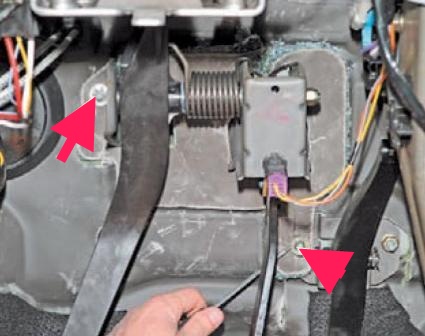

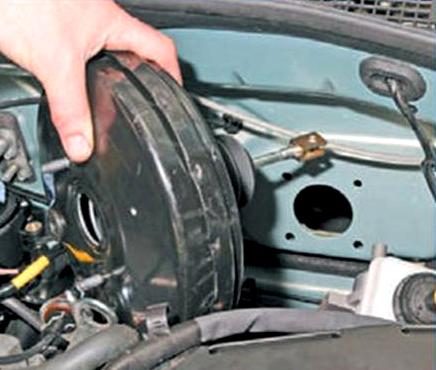

6. Отверните четыре гайки (на фото) крепления вакуумного усилителя к кронштейну педального узла с помощью воротка с насадкой на 13 мм и снимите вакуумный усилитель тормоза.

Примечание:

Перед установкой проверьте наличие и состояние прокладки (поз.1, первое фото) между вакуумным усилителем и щитком передка; при необходимости замените.

Соединительная ось между толкателем вакуумного усилителя и педалью тормоза подлежит подлежит обязательной замене.

7. Перед установкой проверьте размер Х1 = 145 ± 0,5 мм с помощью штангенциркуля, при необходимости отрегулируйте.

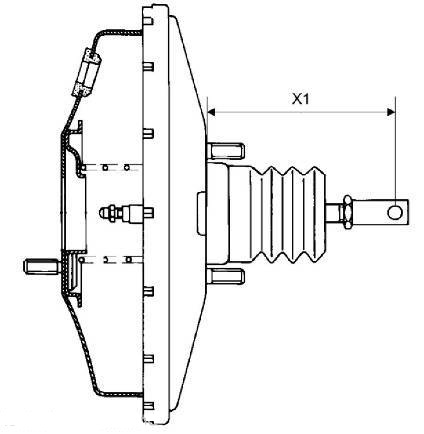

Регулировка вылета штока вакуумного усилителя тормоза:

Х1 - величина вылета штока.

8. Установите вакуумный усилитель тормоза на место и закрепите его к щитку передка и кронштейну педального узла четырьмя гайками с помощью воротка с насадкой на 13 мм и динамомметрического ключа. Момент затяжки гаек 21 Н·м (2,1 кгс·м).

9. Соедините вакуумный усилитель с педалью тормоза, для чего установите новую соединительную ось в отверстия толкателя усилителя и педали тормоза и защелкните флажок оси на штоке толкателя.

Примечание:

Ось устанавливается только движением справа налево и сверху вниз. Перед установкой на ось нанесите смазку MOLYCOTE ЗЗМ в количестве 1г.

10. Установите на место шумоизоляционную накладку и закрепите ее двумя пружинными шайбами.

11. Установите на место обратный клапан вакуумного усилителя тормоза, как описано в этой статье.

12. Установите на место главный цилиндр тормоза, как описано здесь.

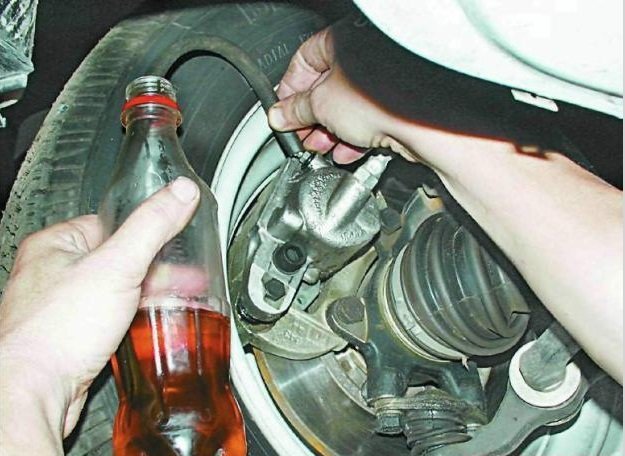

13. Выполните прокачку тормозной системы и гидропривода сцепления.

14. Отрегулируйте выключатель сигнала торможения, как описано в этой статье.

15. Проверьте эффективность рабочей тормозной системы.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
