Снятие и установка передних дверей Lada Largus

Инструмент:

• Гаечный ключ рожковый 10 мм
• Отвертка Torx Т30
• Отвертка Torx Т20
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Гаечный ключ торцевой Г-образный 13 мм

Детали и расходники:

• Смазка ЦИАТИМ-201

Снятие передних дверей на Лада Ларгус

1. Установить автомобиль на рабочее место.

2. Опустить в нижнее положение опускное стекло.

3. Отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10).

4. Отвернуть винт 2, рисунок 1, крепления ручки двери внутренней 3;

5. Отсоединить от ручки тяги замка.

6. Снять ручку (отвертка Torx Т30).

7. Снять облицовку и отвернуть 4 винта самонарезающих 4 крепления громкоговорителя акустической системы.

8. Отсоединить колодку жгута проводов и снять громкоговоритель (отвертка Torx Т20).

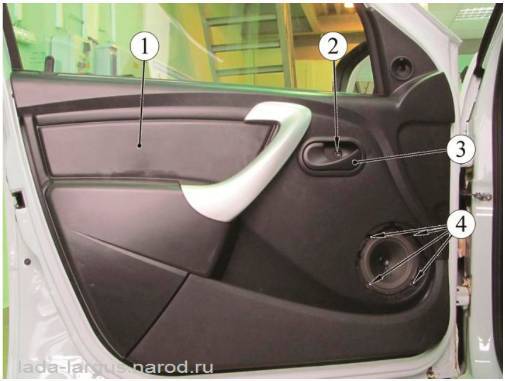

Рисунок 1 - Разборка передней двери Лада Ларгус

1 - обивка передней двери;

2 - винт крепления ручки внутренней передней двери;

3 - ручка передней двери внутренняя;

4 - винт самонарезающий крепления громкоговорителя акустической системы.

9. Отвернуть винт самонарезающий 4, рисунок 3, крепления обивки с торца (отвертка Torx Т20).

10. Отвернуть винт самонарезающий 2 крепления обивки на подлокотнике (отвертка Torx Т20).

11. Для варианта исполнения с ручным стеклоподъемником отвести от обивки двери чехол 1, рисунок 2, ручки стеклоподъемника.

12. Извлечь фиксирующую скобу 2, снять ручку 3.

Рисунок 2 - Снятие ручки стеклоподъемника

1 - чехол ручки стеклоподъемника;

2 - фиксирующая скоба;

3 - ручка стеклоподъемника.

13. Преодолевая сопротивление держателей, отсоединить обивку 1 (см. рисунок 1) от двери.

14. Вывести из отверстия обивки кнопку 3, рисунок 3, блокировки замка.

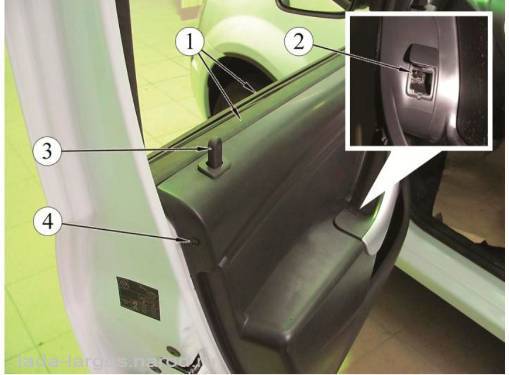

Рисунок 3 - Крепление обивки с торца

1 - уплотнитель стекла горизонтальный;

2 - винт самонарезающий крепления обивки на подлокотнике;

3 - кнопка блокировки замка двери;

4 - винт самонарезающий крепления обивки с торца.

15. Снять уплотнители 1.

16. Временно подсоединить клемму провода массы к аккумуляторной батарее (для варианта исполнения с ручным стеклоподъемником: временно надеть ручку).

17. Приподнять стекло настолько, чтобы ползун стеклоподъемника установился напротив проема во внутренней панели двери.

18. Придерживая стекло, отвернуть два винта 2, рисунок 4, крепления обоймы стекла 1 к ползуну, извлечь стекло из двери (отвертка Torx Т20).

Рисунок 4 - Крепление обоймы стекла к ползуну стеклоподъемника

1 - стекло передней двери;

2 - винты крепления обоймы стекла к ползуну стеклоподъемника;

3 - ползун стеклоподъемника.

19. Отвернуть три гайки 4, рисунок 5, через проем в панели двери снять стеклоподъемник 5, отсоединив от него колодку жгута проводов (ключ гаечный на 10).

20. Отвернуть два винта 2, через проем в панели двери снять буфер безопасности 3 (отвертка Torx Т20).

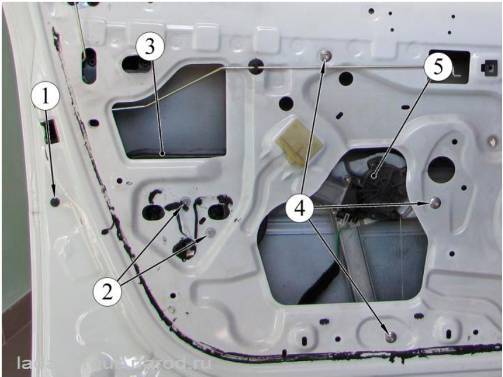

Рисунок 5 - Крепление стеклоподъемника

1 - винт крепления молдинга передней двери;

2 - винт крепления буфера безопасности;

3 - буфер безопасности;

4 - гайка крепления стеклоподъемника;

5 - стеклоподъемник передней двери.

21. Отвернуть две гайки 1, рисунок 6, снять ручку наружную 2, отсоединив от нее тяги замка двери (ключ гаечный на 10).

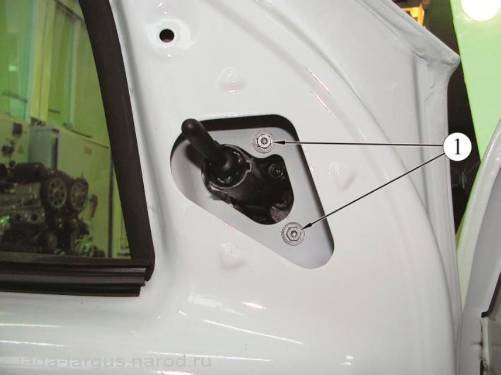

Рисунок 6 - Крепление ручки наружной

1 - гайка крепления ручки наружной;

2 - ручка наружная передней двери.

22. Извлечь пружинную скобу 2, рисунок 7, крепления выключателя 3 замка передней двери.

23. Снять выключатель, отсоединив от него тяги замка.

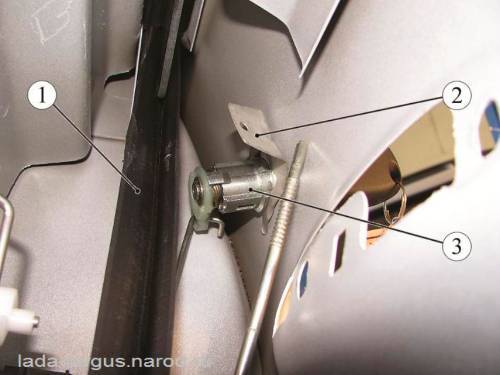

Рисунок 7 - Крепление личинки замка передней двери

1 - направляющая стекла;

2 - пружинная скоба крепления личинки;

3 - выключатель замка.

24. Отвернуть три винта 1, рисунок 8, крепления замка 2 передней двери, снять замок, отсоединив от него колодку жгута проводов (отвертка Torx Т30).

25. Отвернуть винт 3, снять направляющую 1 (см. рисунок 7) (отвертка Torx Т20).

26. Отвернуть винт 4, крепления молдинга 2, рисунок 9, преодолевая сопротивление держателей снять молдинг (отвертка Torx Т20).

Рисунок 8 - Крепление замка передней двери

1 - винт крепления замка передней двери;

2 - замок передней двери;

3 - винт крепления направляющей стекла передней двери;

4 - винт крепления молдинга передней двери.

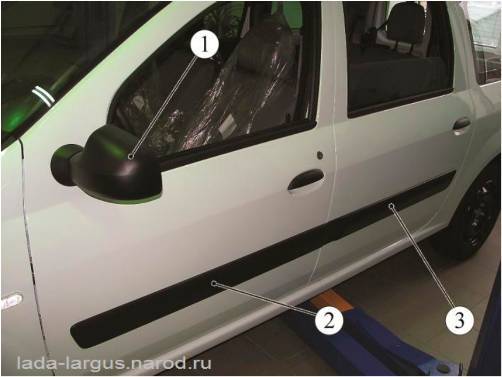

Рисунок 9 - Молдинги дверей и наружное зеркало заднего вида

1 - наружное зеркало заднего вида;

2 - молдинг передней двери;

3 - молдинг задней двери.

27. Отвернуть два болта 1, рисунок 10, крепления наружного зеркала 1 (см. рисунок 9) заднего вида, снять зеркало.

Рисунок 10 - Крепление зеркала заднего вида

1 - болт крепления зеркала заднего вида.

28. Отвернуть две гайки 3, рисунок 11, крепления ограничителя 2 к двери (головка сменная 10, вороток).

29. Извлечь из двери защитный чехол 4 жгута проводов и жгут проводов.

30. Отвернуть четыре гайки 1, крепления двери к петле.

31. Снять переднюю дверь (операцию выполнять с помощником) (ключ гаечный 13).

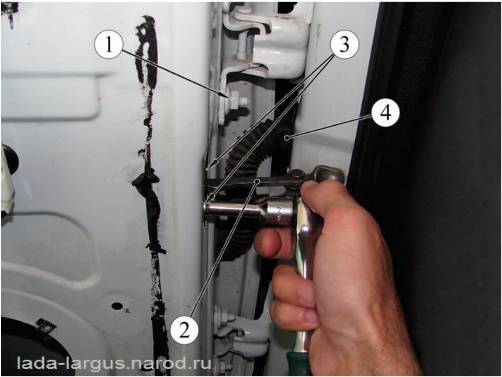

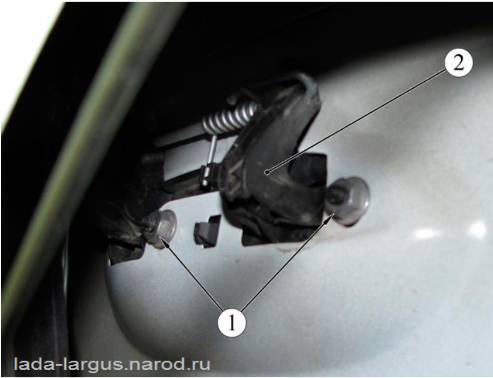

Рисунок 11 - Крепление передней двери

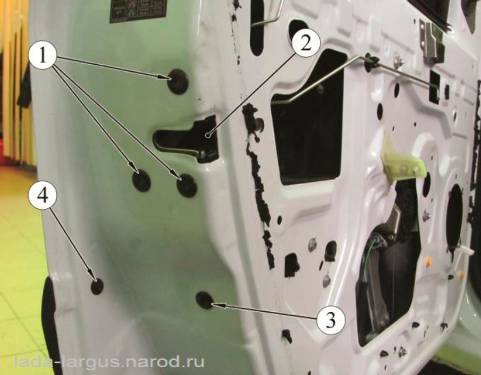

1 - гайка крепления двери к петле;

2 - ограничитель открывания двери;

3 - гайка крепления ограничителя к двери;

4 - защитный чехол жгута проводов.

Установка передней двери Лада Ларгус

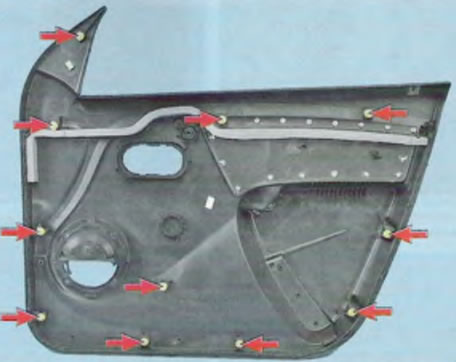

Расположение фиксаторов крепления обивки левой передней двери (вид с внутренней стороны)

1. Установку узлов и деталей двери выполнять в порядке обратном снятию, при этом:

- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

- перед установкой обивки подсоединить клемму провода массы к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, проверить работу стеклоподъемника, поднять опускное стекло вверх;

- при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

- обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.
