Снятие и установка верхнего рычага передней подвески Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 13 мм (2 шт.)
  • Гаечный ключ накидной прямой 19 мм
  • Гаечный ключ накидной прямой 22 мм
  • Домкрат подкатной
  • Вороток под торцовую насадку 3/4
  • Насадка на вороток 13 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток 22 мм

Детали и расходники:

  • Рычага передней подвески

Примечание:

Снимайте рычаг для замены при наличии у него механических повреждений или для замены изношенных сайлентблоков

1. Вывешиваем и снимите колесо. Подставьте под нижний рычаг опору, нагрузите подвеску (опустив автомобиль или подняв нижний рычаг домкратом) так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой.

2. Отверните три гайки болтов крепления шарового шарнира к верхнему рычагу.

Три гайки болтов крепления шарового шарнира к верхнему рычагу Chevrolet Niva

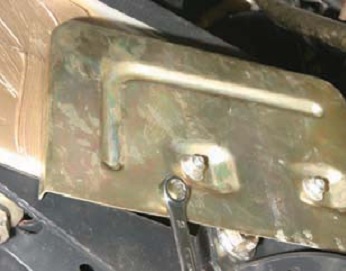

3. При снятии правого рычага автомобиля, ключом «на 10» отворачиваем две гайки крепления направляющего экрана.

Гайки крепления направляющего экрана Chevrolet Niva

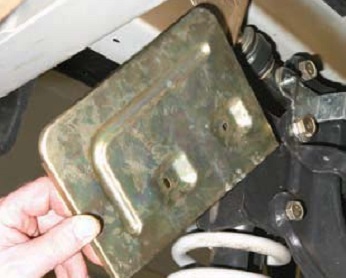

4. Снимаем направляющий экран.

Направляющий экран Chevrolet Niva

Примечание:

При снятии левого рычага эту операцию проводить не нужно, так как экран слева не устанавливается.

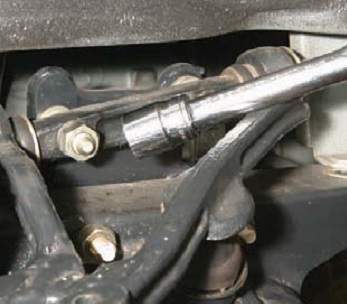

5. Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к поперечине.

Гайки двух болтов крепления рычага к поперечине Chevrolet Niva

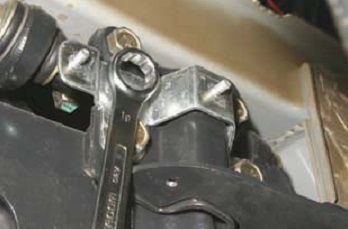

При этом, болты от проворачивания удерживаем ключом того же размера.

Болты оси верхнего рычага передней подвески Chevrolet Niva

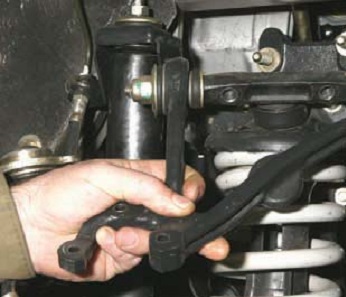

6. Снимаем рычаг в сборе с осью.

Рычаг в сборе с осью Chevrolet Niva

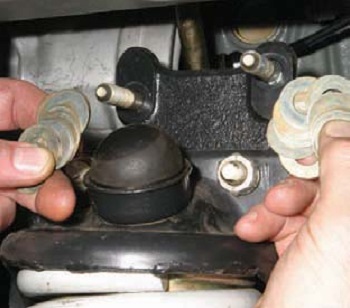

7. На болтах между осью рычага и поперечиной установлены шайбы для регулировки углов продольного наклона оси поворота и развала колеса.

Шайбы для регулировки углов продольного наклона оси поворота и развала колеса Chevrolet Niva

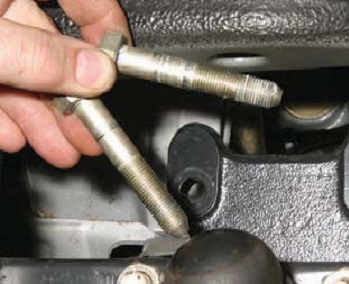

8. Вынимаем болты.

Болты оси верхнего рычага передней подвески Chevrolet Niva

9. Установите новый рычаг в сборе с сайлентблоками и осью в порядке, обратном снятию.

Примечание:

После замены рычага проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
