Особенности конструкции сцепления Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

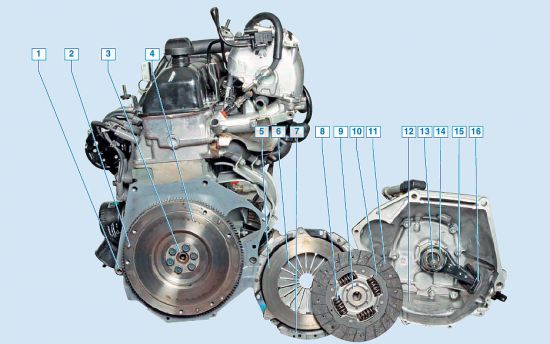

Сцепление в сборе Chevrolet Niva

Сцепление в сборе:
1 — картер сцепления;
2 — маховик;
3 — болт крепления кожуха сцепления к маховику;
4 — ведомый диск;
5 — нажимной диск;
6 — кожух сцепления;
7 — муфта выключения сцепления;
8 — первичный вал коробки передач;
9 — вилка выключения сцепления;
10 — центральная нажимная пружина.

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление с центральной диафрагменной пружиной.

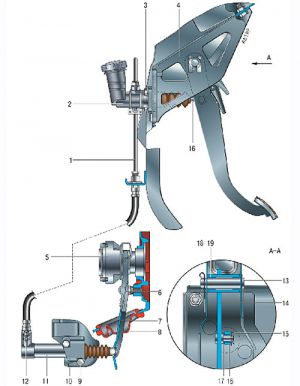

Привод выключения сцепления Chevrolet Niva

Привод выключения сцепления:
1 — трубка;
2 — главный цилиндр;
3 — гайка крепления главного цилиндра;
4 — кронштейн педалей;
5 — муфта выключения сцепления;
6 — шаровая опора;
7 — вилка выключения сцепления;
8 — чехол вилки выключения сцепления;
9 — болт крепления кронштейна;
10 — кронштейн;
11 — рабочий цилиндр;
12 — клапан для удаления воздуха;
13 — ось педали сцепления;
14 — педаль сцепления;
15 — стопорная скоба;
16 —толкатель главного цилиндра;
17 — втулка;
18 — стопорная скоба;
19 — втулка.

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Привод состоит из главного 2 и рабочего 11 цилиндров, педали сцепления, трубки 1 гидропривода выключения сцепления и шланга.

Полезные советы:
Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.

По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

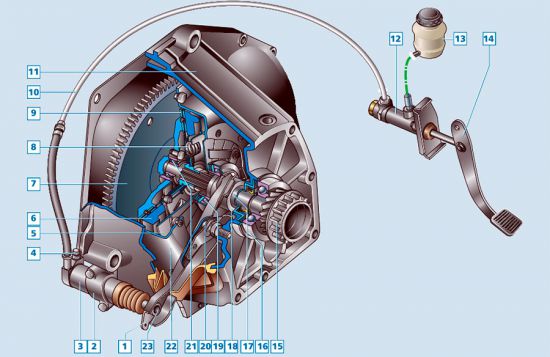

Сцепление и его гидропривод Chevrolet Niva

Сцепление и его гидропривод:
1 — вилка выключения сцепления;
2 — кронштейн;
3 — рабочий цилиндр гидропривода сцепления;
4 — штуцер для прокачки;
5 — центральная диафрагменная нажимная пружина;
6 — нажимной диск;
7 — маховик;
8 — пружина демпфера;
9 — ведомый диск;
10 — трубка;
11 — картер сцепления;
12 — главный цилиндр гидропривода сцепления;
13 — бачок гидропривода сцепления;
14 — педаль сцепления;
15 — первичный вал коробки передач;
16 — задний подшипник первичного вала;
17 — направляющая втулка;
18 — муфта подшипника выключения сцепления;
19 — подшипник выключения сцепления;
20 — шаровая опора вилки выключения сцепления;
21 — передний подшипник первичного вала;
22 — кожух;
23 — толкатель.

Сцепление — однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку цилиндров двигателя и конструктивно объединенном с коробкой передач.

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Кожух сцепления соединен с маховиком шестью болтами. В маховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск, в сборе с пружинным демпфером крутильных колебаний, установлен между маховиком и нажимным диском «корзины» и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при осевом биении в зоне накладок более 0,5 мм, при их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Вилка выключения сцепления — стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выполнено углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки, упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной. В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Педаль сцепления подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна. При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра, который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Сцепление Chevrolet Niva

Сцепление:
1 — центрирующая втулка картера сцепления;
2 — центрирующий штифт кожуха сцепления;
3 — передний подшипник первичного вала;
4 — маховик;
5 — нажимной диск;
6 — диафрагменная пружина;
7 — кожух;
8 — пружина демпфера;
9 — ступица ведомого диска;
10 — пружинная пластина;
11 — накладка;
12 — картер сцепления;
13 — первичный вал коробки передач;
14 — подшипник выключения сцепления;
15 — вилка выключения сцепления;
16 — чехол вилки выключения сцепления.

В статье не хватает:

  • Качественных фото

Источник: http://manual.x-niva.net/5-transmissiya/5-1-stseplenie/5-1-1-osobennosti-konstruktsii-stsepleniya
