Снятие и установка внутреннего зеркала на Volkswagen Polo Sedan.

И так, решил приобрести себе зеркало с авто затемнением. На днях произвел установку этого девайса. У данного зеркала 2 неоспоримых преимущества:
1. Заключено в самом названии, это авто затемнение;
2. Это то, что оно по размерам шире штатного (приблизительно на 3,5-4 см.)

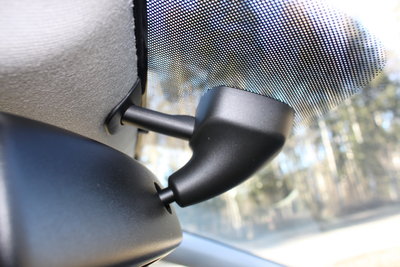

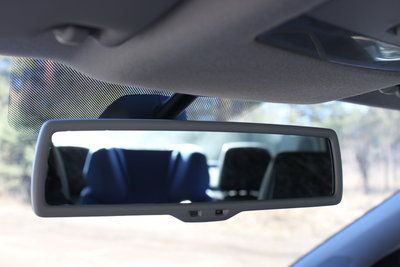

Так же, новое зеркало располагается чуть выше к потолку и ближе к центру салона.

Принцип работы зеркала:

Сказать, что я доволен - значит ничего не сказать. Результат превзошел все мои ожидания. Довелось испытать в темное время суток, так вот данная функция оказалась ооочень полезна.
Перейдем к делу. Данное зеркало имеет другое крепление. Изучив разные варианты по установке, решил делать по заводскому варианту. А именно приклеить пластину крепления для нового зеркала. Так как датчик дождя и света устанавливать не собираюсь, то было решено приклеить новое крепление поверх старого. Получилось все просто отлично.

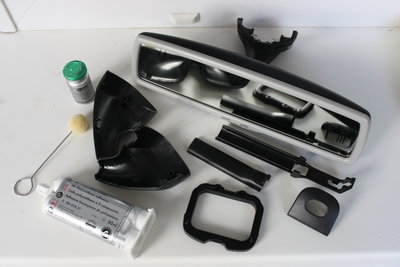

Вот, что нужно для установки:

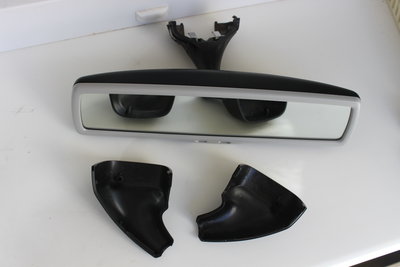

- Зеркало с авто затемнением (можно использовать любое из этих: 1K0 857 511 BSMA / 1K0 857 511 DSMA / 1K0 857 511 ESMA - с белой рамкой; 1K0 857 511 B9B9 / 1K0 857 511 D9B9 / 1K0 857 511 E9B9 - с чёрной рамкой).
Так же, если зеркало приобретено без кожуха ножки, то кожух необходимо приобрести отдельно: 1K0 858 547 9B9 - левая часть, 1K0 858 548 9B9 - правая часть;

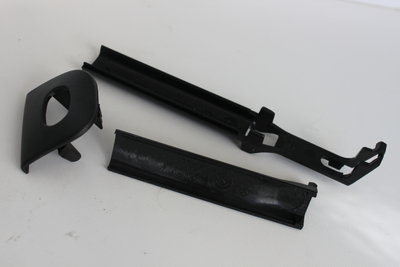

- Кабельный канал и молдинг на обшивку крыши: 1K0 857 593 A9B9 - нижняя часть кабельного канала, 1K0 857 594 9B9 - верхняя часть кабельного канала, 1K0 857 304 9B9 - молдинг;

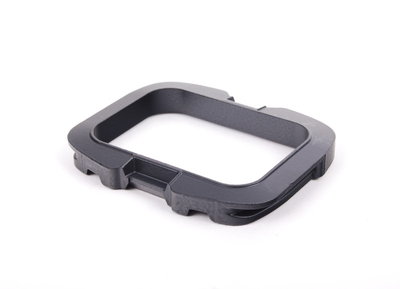

- Пластина крепления зеркала - 3AA 845 543 B;

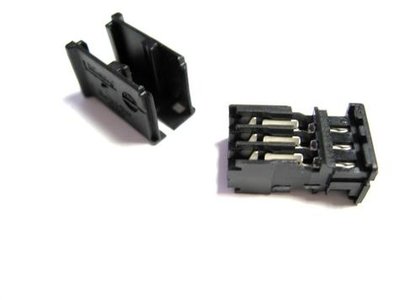

- Разъем для подключения зеркала - 4B0 971 833 (разъем идет уже с пинами, понадобится только провод сечением 0,35мм2);

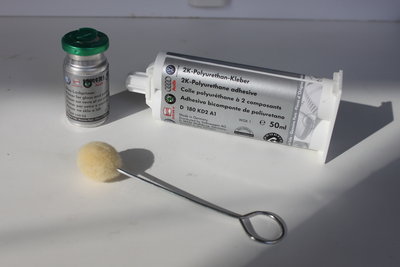

- А так же материалы для приклеивания крепёжной пластины к стеклу: D18 0KD 2A1 - 2-х комп. полиуретановый клей, D00 920 002 - праймер/активатор клея, D00 950 025 - аппликатор для нанесения праймера.

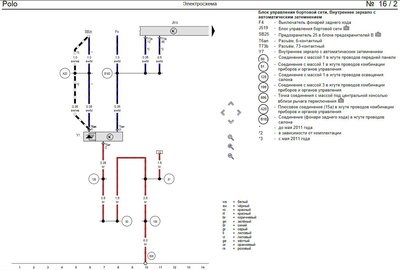

В разъеме зеркала 6 контактов, нам нужны 1, 2 и 3. На разъеме для подключения контакты подписаны, так что не перепутаете. Схема подключения очень простая: на 1 контакт + (АСС), 2 контакт -, 3 контакт от сигнала заднего хода. Плюс брать именно АСС, в противном случае зеркало будет постоянно включено, хотя на самом зеркале есть кнопка отключения (в отключенном состоянии оно как обычное зеркало и затемнение не работает).

Приступим.

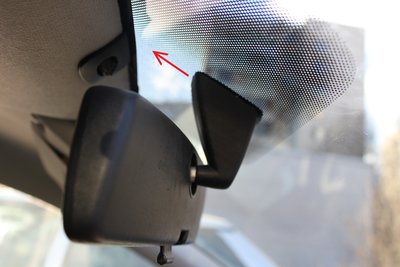

Снимаем родное зеркало (просто сдвигаем в направлении стрелки)

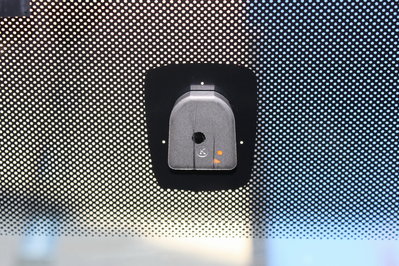

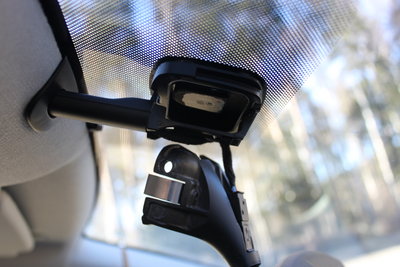

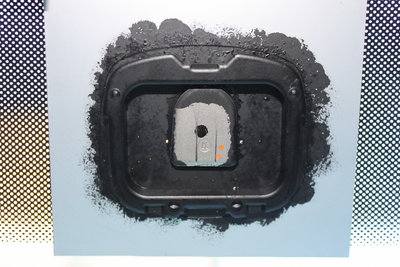

Вот так выглядит родное крепление зеркала.

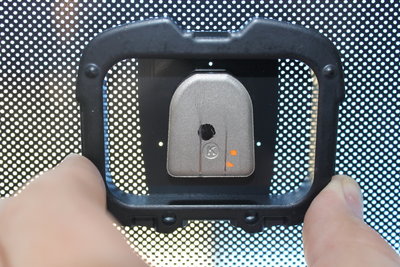

Вот таким образом нам необходимо приделать новое крепление зеркала

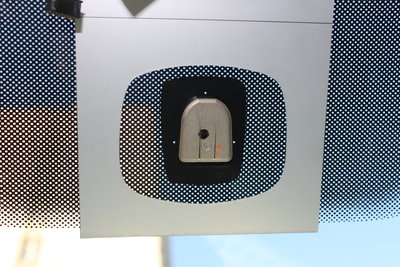

Для более ровного нанесения праймера изготовил трафарет. Распечатал на самоклеящейся бумаге, вырезал центральную часть и приклеил на стекло.

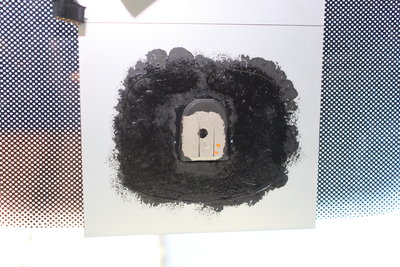

Далее обезжириваем подготовленное место и аппликатором равномерно наносим праймер.

После нанесения праймера, время высыхания до склеивания: не менее 10 минут и не более 1 часа. Берем пластину крепления зеркала, и зачищаем мелкой наждачной поверхность, на которую будет наноситься клей.

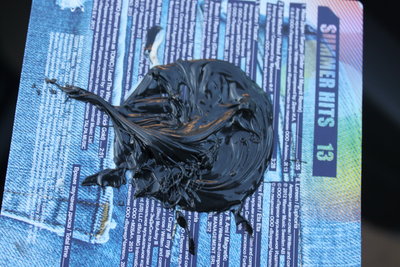

Приготавливаем клей. Так как туба предназначена под специальный пистолет, я, не одевая идущий в комплекте носик для смешивания компонентов, выдавил пальцем компоненты клея на картонку, и перемешал все в ручную.

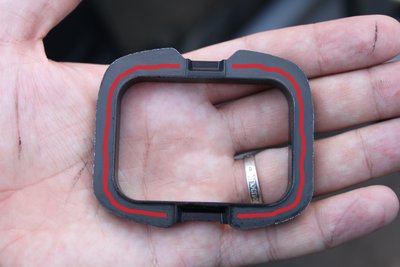

Далее наносим клей на подготовленную пластину (места, обозначенные красной полосой). Диаметр окружности клеевой полосы: около 3 ... 3,5 мм.

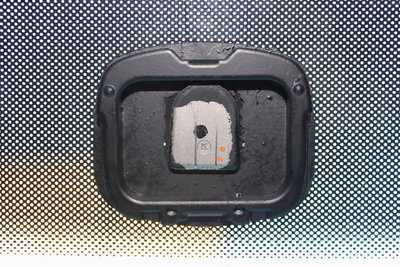

Теперь приклеиваем пластину на подготовленную площадку. Клей схватывается довольно быстро. Прикладываем её как можно точнее, выравниваем и прижимаем на пару минут. Главное не перепутать расположение пластины. Пазы для установки зеркала, должны оказаться снизу, а 2 пупырышка защелки зеркала сверху.

Далее аккуратно снимаем трафарет.

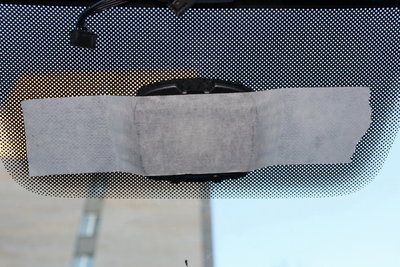

И прижимаем пластину бумажным скотчем.

Устанавливать зеркало не ранее чем через 2,5 часа после приклеивания ножки зеркала (лучше подождать по больше).

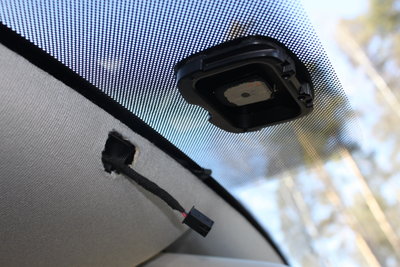

В это время, можно вырезать в потолке отверстие под молдинг и проложить проводку.

Для прокладывания проводки необходимо снять передний плафон.

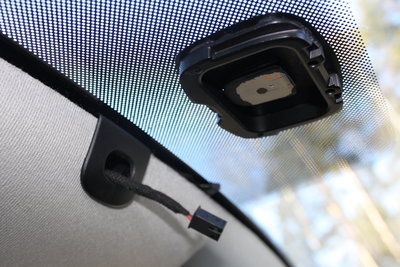

Когда пластина приклеится, вставляем в обшивку крыши молдинг. Отверстие в молдинге необходимо слегка доработать, т.к. угол вхождения в него кабельного канала получается более острый. Дорабатывается верхняя часть отверстия.

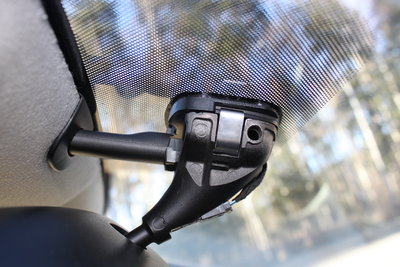

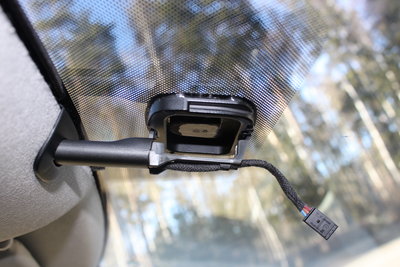

Далее подгоняем по длине кабельный канал, одеваем его на протянутый жгут и защелкиваем его на пластину.
