Снятие и установка воздушного фильтра и воздуховода Opel Astra H

print share bookmark_border
0 Visites guidées
0.0 Classement
L'outil
Non marqué
Ateliers de réparation automobile près de chez vous

Вам потребуются: ключи «на 7», «на 10», TORXT25.

Примечание:

Воздушный фильтр снимают, как правило, для получения доступа к другим агрегатам в моторном отсеке и при повреждении.

Снятие и установка воздушного фильтра и воздуховода Опель Астра H

1. Ослабьте хомут крепления воздухоподводящего рукава к воздушному фильтру.

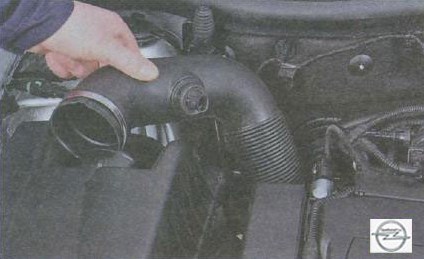

2. Отсоедините рукав от патрубка фильтра.

Примечание:

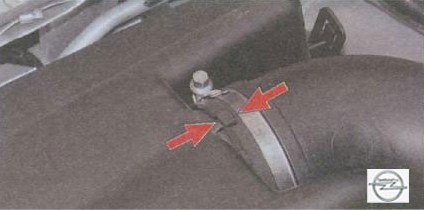

Обратите внимание: на патрубок воздушного фильтра и на край воздухоподводящего рукава нанесены прямоугольные метки для правильной установки рукава.

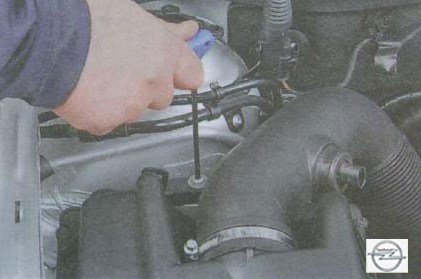

3. Выверните болт крепления задней части воздушного фильтра.

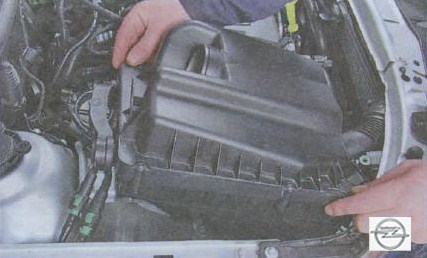

4. Снимите воздушный фильтр, вынув патрубок, расположенный на стенке корпуса фильтра, из воздухоподающего рукава, а обрезиненную опору на его днище из пружинного держателя, закрепленного на каркасе моторного отсека.

Примечание:

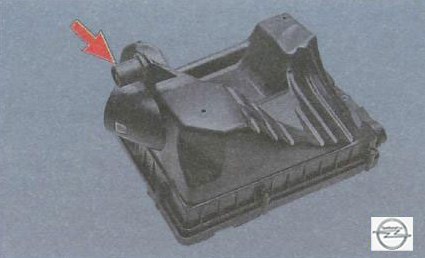

Так расположена опора на днище корпуса фильтра.

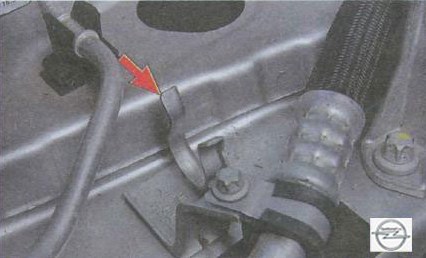

А так — держатель на каркасе моторного отсека.

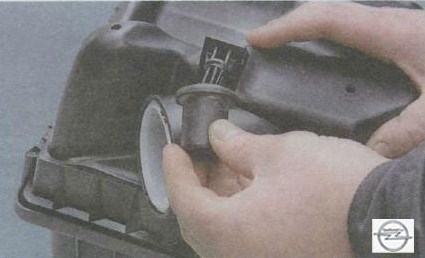

5. При необходимости снимите резиновую втулку с нижней опоры фильтра.

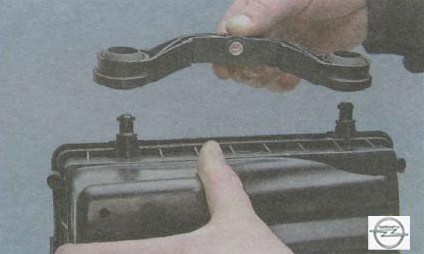

6. Снимие кронштейн его заднего крепления.

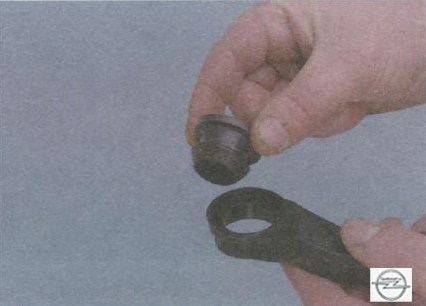

7. Извлеките из отверстий кронштейна две резиновые втулки.

Примечание:

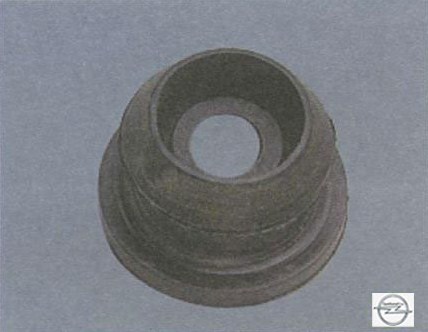

Замените резиновые втулки нижнего и заднего креплений фильтра, если они затвердели, сильно деформированы или надорваны.

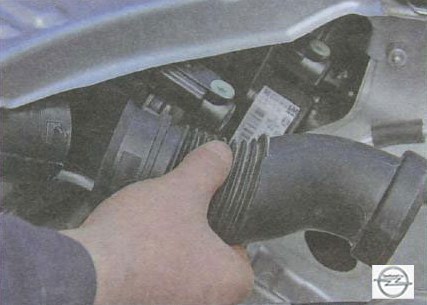

8. Снимите с воздуховода воздухоподающий рукав.

Снятие воздуховода Опель Астра H

1. Снимите облицовку радиатора.

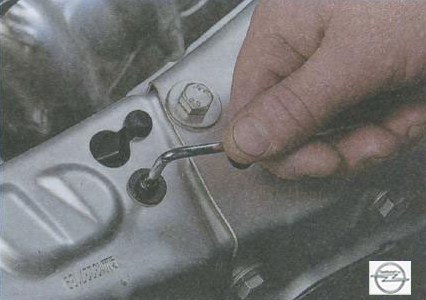

2. Выверните болт крепления воздуховода к рамке радиатора.

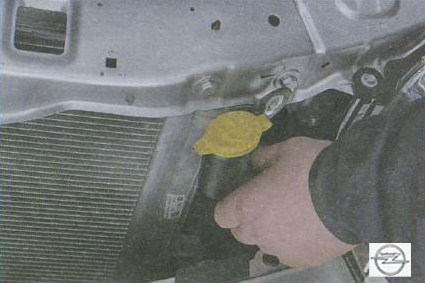

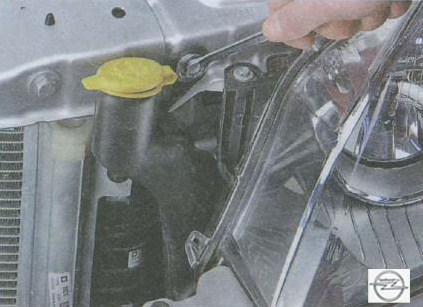

3. Выверните болт крепления горловины бачка омывателя к рамке радиатора.

4. Немного отведите горловину вперед.

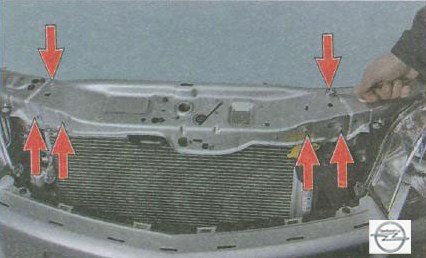

5. Выверните шесть болтов крепления верхней поперечины рамки радиатора.

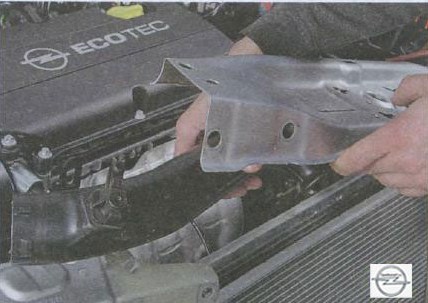

6. Движением влево и вверх отсоедините поперечину от воздуховода.

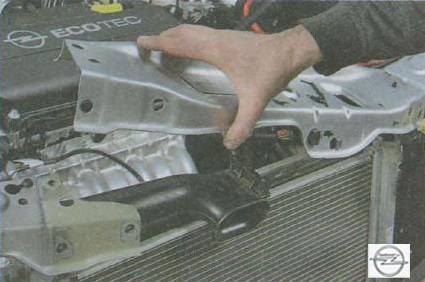

7. Снимите воздуховод Опель Астра H.

8. Установите детали в порядке, обратном снятию.
