Снятие и установка заднего бампера Hyundai Santa Fe

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая  средняя
  • Отвертка плоская средняя

Примечание:

В этой статье показано как снять бампер Санта Фе.

1. Открутите пять винтов в арке заднего колеса.

Расположение крепления заднего бампера в арке колеса на автомобиле Hyundai Santa Fe CM 2006-2012

2. Извлеките три пистона, которые держат брызговики Санта Фе.

Пистоны крепления заднего брызговика на автомобиле Hyundai Santa Fe CM 2006-2012

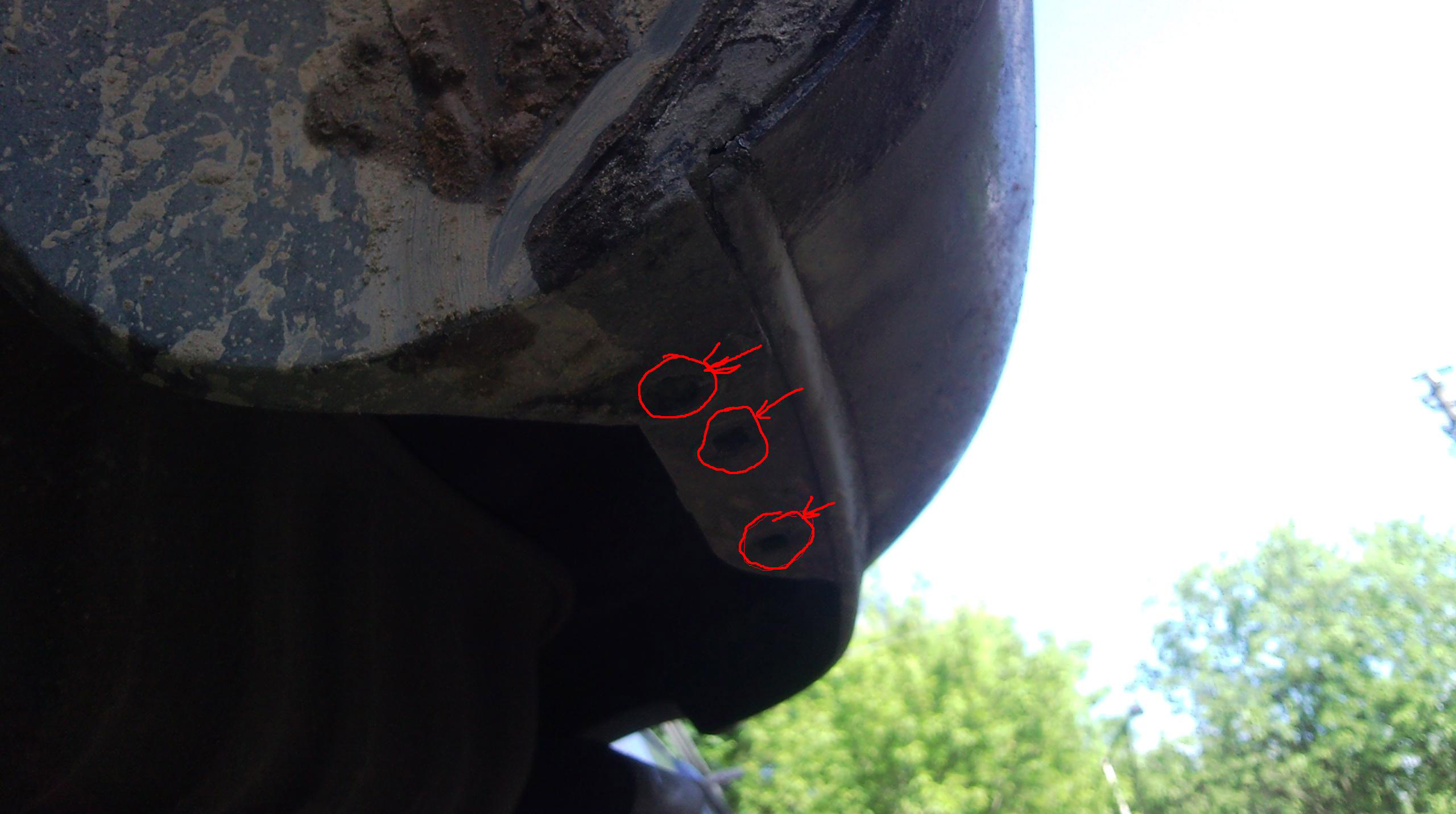

3. Открутите четыре винта под бампером.

Крепления заднего бампера на автомобиле Hyundai Santa Fe CM 2006-2012

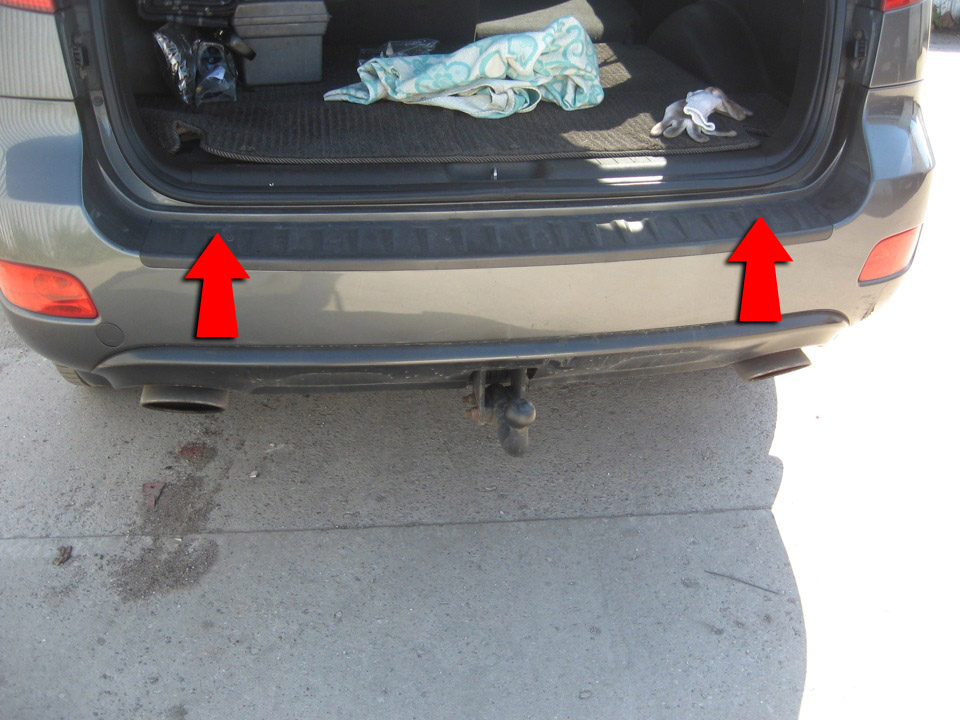

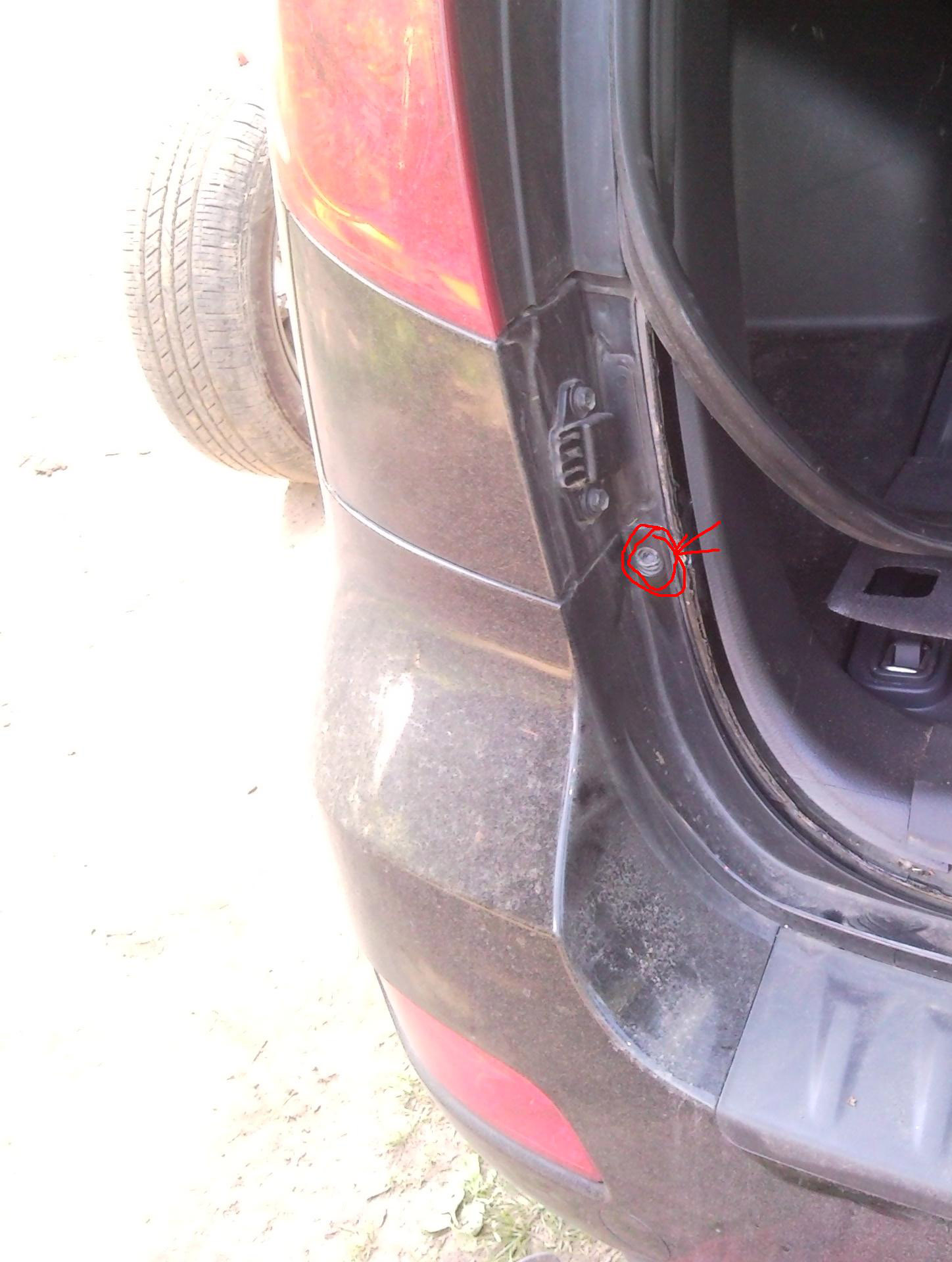

4. Откройте багажник и открутите винт крепления верхушки бампера.

Винт крепления верхушки заднего бампера на автомобиле Hyundai Sanata Fe CM 2006-2012

Примечание:

Отсоедините уплотнитель двери багажника.

Отсоединить уплотнитель багажника на автомобиле Hyundai Santa Fe CM 2006-2012

Уплотнитель двери багажника.

5. Аккуратно отогните бампер и извлеките два фиксатора.

Открутить фиксаторы под задним бампером на автомобиле Hyundai Santa Fe CM 2006-2016

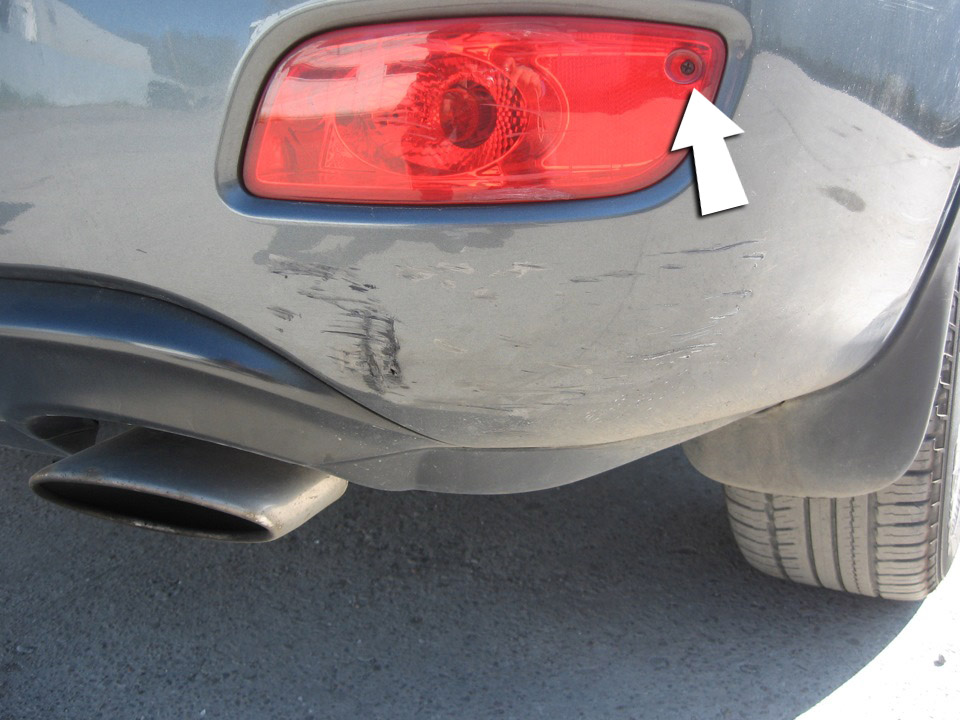

6. Открутите крепление задней противотуманки Санта Фе.

Открутить крепление противотуманного фонаря на автомобиле Hyundai Danta Fe CM 2006-2012

7. Поверните патрон с лампой против часовой стрелки и извлеките патрон из фонаря.

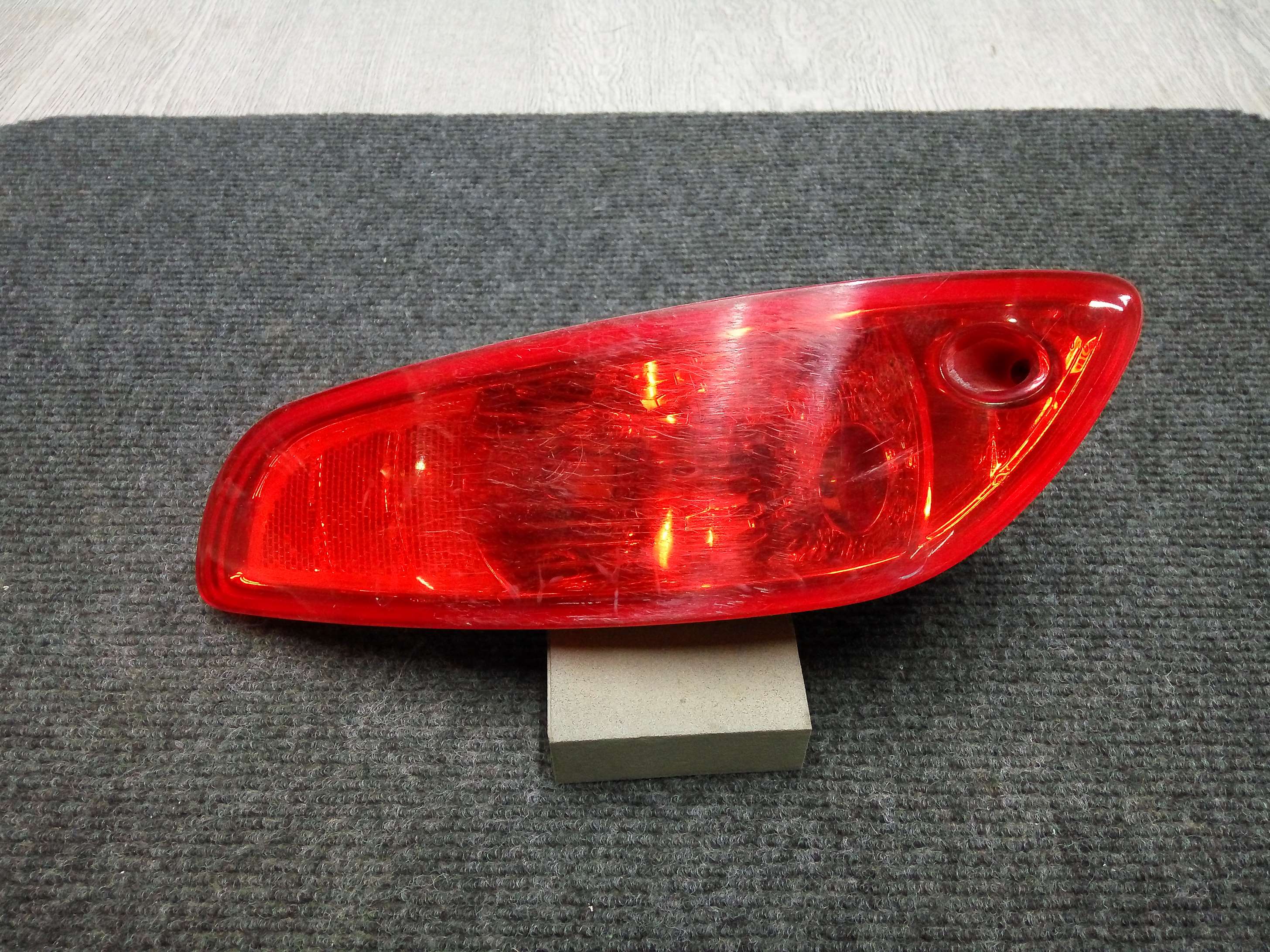

Снять задний противотуманный фонарь на автомобиле Hyundai Santa Fe CM 2006-2012

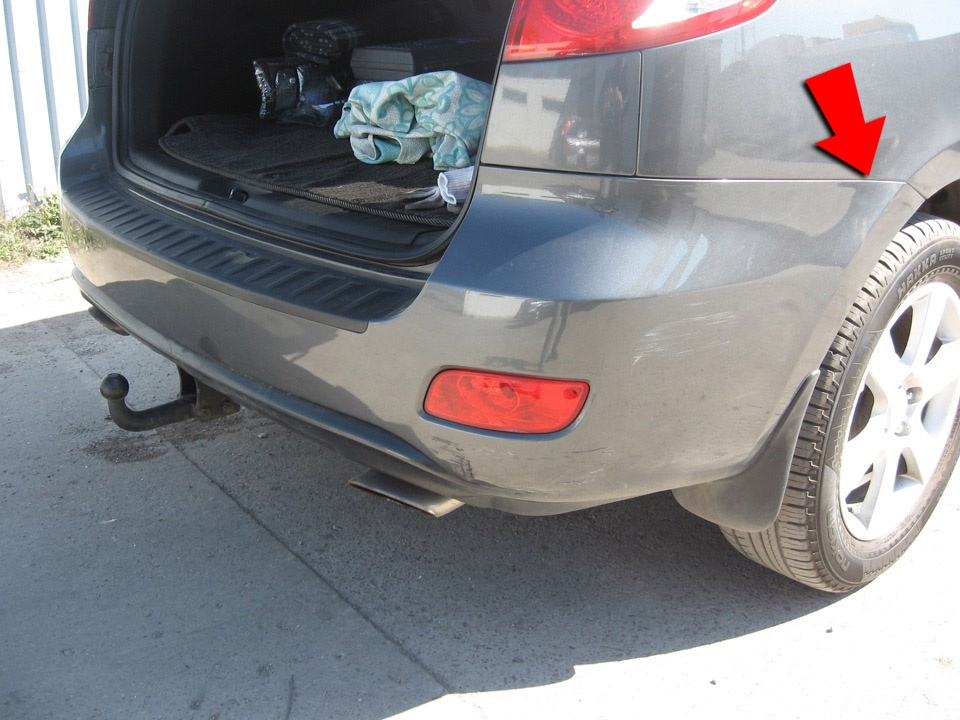

8. Отогните бампер по углам, чтобы он вышел из защелок.

Отщелкнуть боковые фиксаторы заднего бампера на автомобиле Hyundai santa Fe CM 2006-2012

Примечание:

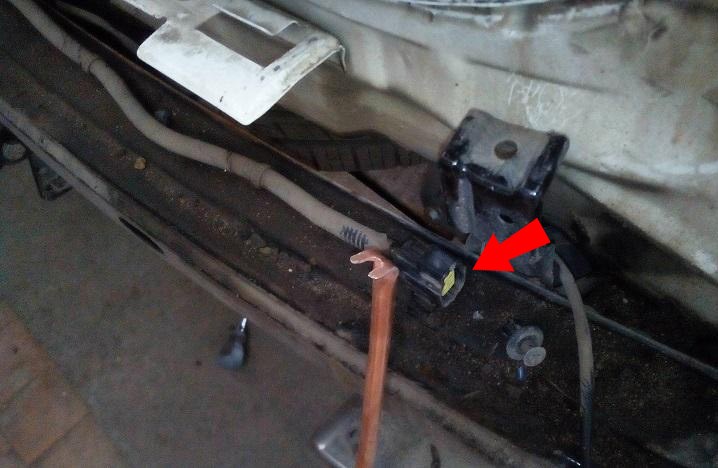

Под бампером отожмите фиксатор и снимите колодки проводов противотуманных фонарей (левый и правый).

Колодка задних противотуманных фонарей на автомобиле Hyundai Santa Fe CM 2006-2012

Колодка противотуманных фонарей (показано на снятом бампере).

9. Станьте сзади бампера и потяните его на себя, чтобы окончательно снять его с защелок.

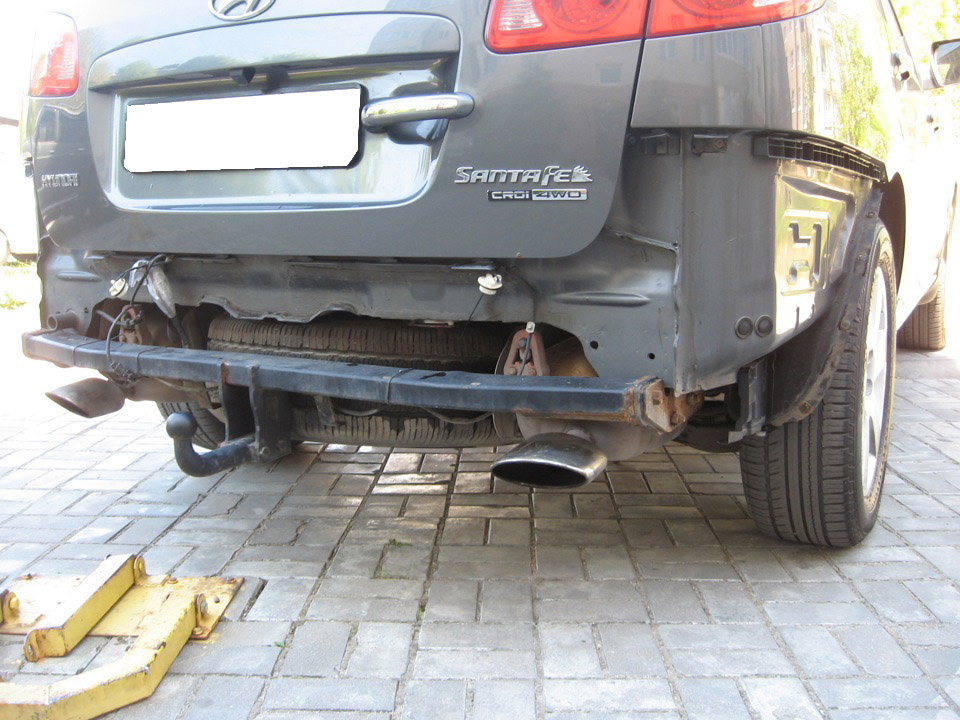

Снятый бампер на автомобиле Hyundai Santa Fe CM 2006-2012

Боковина заднего бампера на автомобиле Hyundai santa Fe CM 2006-2012

Снять задний бампер на автомобиле Hyundai Santa Fe CM 2006-2012

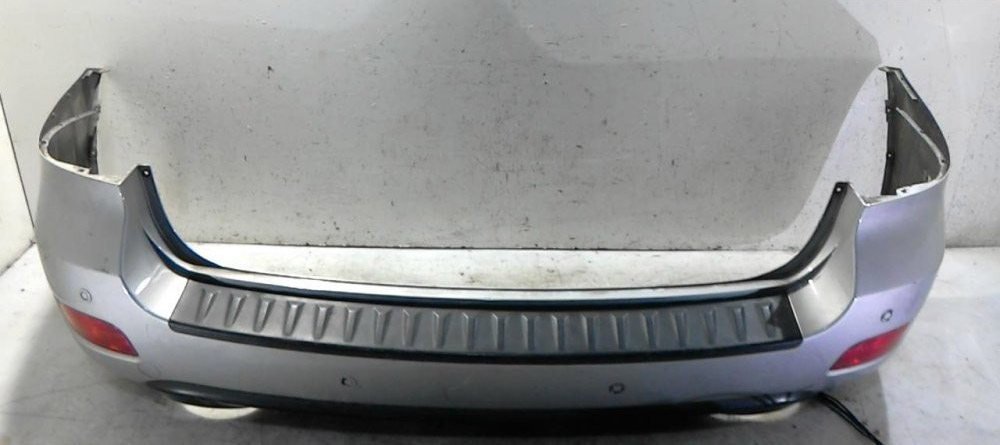

Бампер задний Хендай Санта Фе.

10. Установите все снятые детали в порядке, обратном снятию.
