Снятие и установка, замена деталей наружного зеркала Audi A4 B6

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя
  • Ключ с наконечником Torx (звездочка) T8
  • Шестигранный ключ 3 мм

Детали и расходники:

  • Зеркало в сборе (VAG 8E1858531AC01C, VAG 8E1858532AC01C)
  • Стекло зеркала (VAG 8E0 857 535 C, VAG 8E0 857 536 C)
  • Корпус зеркала (VAG 8E0 857 507 BGRU, VAG 8E0 857 508 BGRU)

Примечание:

В каталожных номерах стекол зеркал последняя буква означает тип стекла. Возможные варианты:

  • C - плоское;
  • D - сферическое;
  • E - асферическое;
  • F - плоское с автоматическим затемнением, для машин до 05/2002;
  • H - асферическое с автоматическим затемнением, для машин до 05/2002;
  • G - сферическое электрохромное, для машин до 05/2002;
  • J - плоское с автоматическим затемнением, для машин после 06/2002;
  • K - сферическое электрохромное, для машин после 06/2002;
  • L -асферическое с автоматическим затемнением, для машин после 06/2002.

Замена зеркала

1. Для снятия зеркала отсоедините отрицательный кабель (-) аккумуляторной батареи.

2. Откройте дверь и выньте треугольную накладку из трёх держателей зажимов. При этом накладку сначала отсоедините внизу.

3. Выверните винт (7) и снимите зеркало с блоком регулировки (2) с двери (5).

Схема деталей зеркала Audi A4 II (B6)

4. Рассоедините разъём (6). (3) – нижняя крышка.

5. Установка выполняется в последовательности, обратной снятию. При этом следите за правильным положением уплотнения (8) у основания зеркала (9). Затяните винт (7) моментом 12 Нм.

6. Подтяните уплотнение у рамы окна над треугольной накладкой.

7. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Замена стекла зеркала

1. Для снятия стекла зеркала отсоедините отрицательный кабель (-) аккумуляторной батареи.

2. Обклейте корпус зеркала лентой вверху и внизу, чтобы защитить его от повреждения.

3. Осторожно подденьте пластмассовым клином стекло зеркала сначала внизу, а затем вверху.

4. Выньте стекло из корпуса и рассоедините разъём обогрева зеркала.

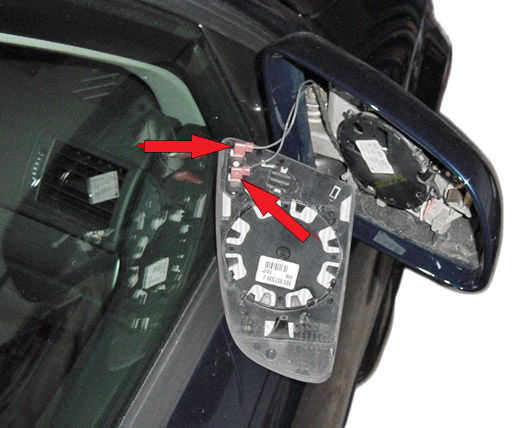

Провода обогрева бокового зеркала заднего вида Audi A4 II (B6)

5. Установите стекло зеркала (4) на опорной пластине (2) и состыкуйте разъём обогрева зеркала.

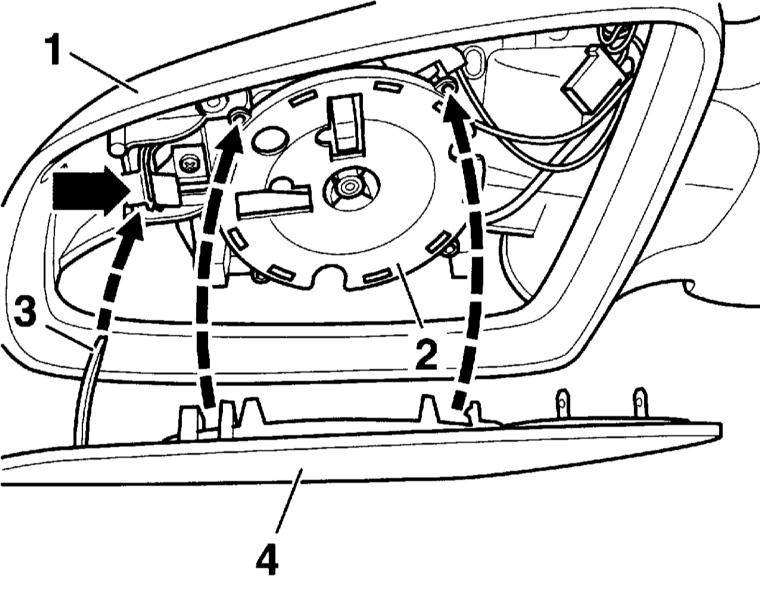

Замена стекла зеркала Audi A4 II (B6)

6. Вставьте стекло в направляющие цапфы и сместите палец (3) в фрикционную пружину (стрелка).

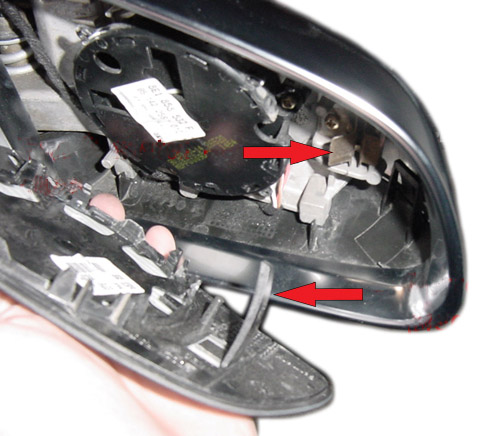

Защелки-ручаги механизма бокового зеркала Audi A4 II (B6)

7. Зафиксируйте стекло, при этом давите только в центр стекла. (1) – корпус зеркала.

8. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Замена корпуса зеркала

1. Снимите стекло зеркала.

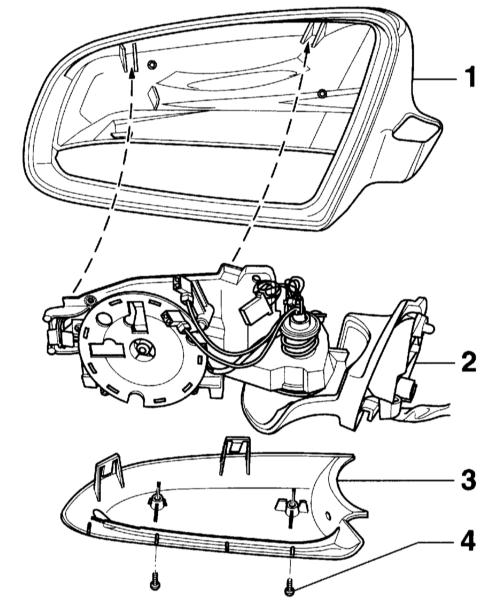

Замена корпуса зеркала Audi A4 II (B6)

2. Выверните винты (4), отсоедините нижнюю крышку (3) из держателей и снимите вниз.

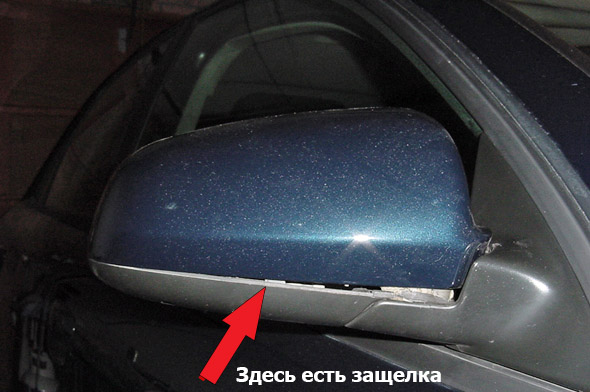

Защелка нижней крышки корпуса бокового зеркала Audi A4 II (B6)

3. Отсоедините корпус наружного зеркала (1) из держателей (стрелки) и снимите наверх.

4. Установите корпус наружного зеркала сверху на блок регулировки (2).

5. Зафиксируйте корпус вверху и внизу на блоке регулировки (2). При этом держатели блока регулировки должны войти в стопорные крюки корпуса.

6. Вставьте снизу крышку (3), зафиксируйте и закрепите.

7. Установите на место стекло зеркала.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
