Снятие и установка замка капота Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Динамометрический ключ

Детали и расходники:

  • Замок капота
  • Маркер

Замок капота, имеющий тяжёлый ход, не смазывается, а заменяется.

Снятие

1. Откройте капот и установите его вертикально.

2. Пометьте положение фиксатора замка с помощью фломастера.

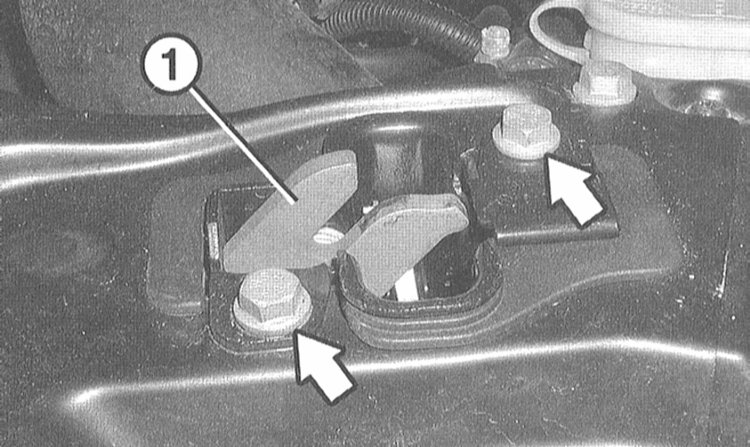

Фиксатор замка капота Mercedes-Benz W203

1 - фиксатор замка.

3. Выверните болты крепления (стрелки на иллюстрации) и снимите фиксатор с капота.

4. Пометьте положение замка капота с помощью фломастера.

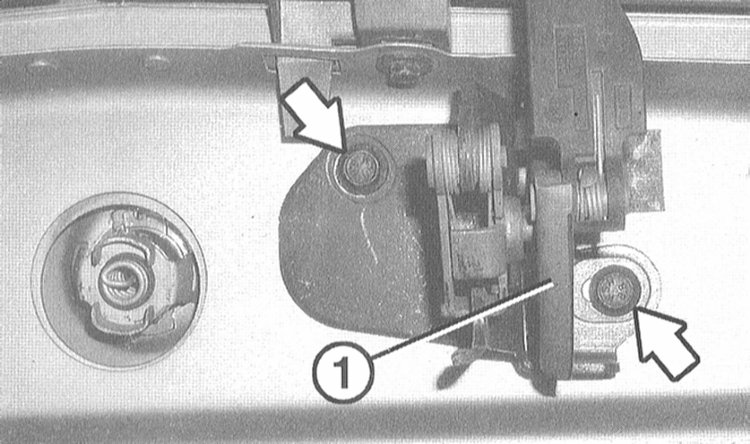

Отметка положения замка капота Mercedes-Benz W203

1 - замок капота.

5. Выверните болты крепления (стрелки на иллюстрации) и выньте замок из передней панели у радиатора.

6. Отсоедините трос привода капота от замка и выньте замок.

7. Пометьте положение стопорного крюка на капоте с помощью фломастера.

Отметка положения стопорного крюка на капоте Mercedes-Benz W203

1 - стопорный крюк.

8. Выверните болты крепления (стрелки на иллюстрации) и снимите стопорный крюк с капота.

Установка

1. Закрепите стопорный крюк на капоте в соответствии с меткой моментом 8Нм.

2. Установите замок капота в переднюю панель у радиатора, соедините трос привода с замком и закрепите трос на передней панели.

3. Закрепите замок в соответствии с меткой на передней панели у радиатора моментом 8Нм.

4. Закрепите фиксатор в соответствии с меткой на капоте моментом 8Нм.

5. Закройте капот проверьте работу замка, а также стопорного крюка. При необходимости ослабьте болты крепления и сместите замок капота.
