Замена тормозных колодок стояночного тормоза Mercedes-Benz W203

Инструменты:

• Домкрат
• Опорные стойки
• Щипцы
• Отвертка плоская большая;
• Инструмент MERCEDES-BENZ 040
• Динамометрический ключ

Детали и расходники:

• Краска
• Стяжные пружины колодок
• Высокотемпературная паста
• Подшипниковая смазка
• Болты крепления колёс
• Тормозная жидкость

Стояночный тормоз встроен в тормозной барабан

1. Полностью отпустите стояночный тормоз и ослабьте приводной трос.

2. Пометьте краской положение задних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите заднюю часть автомобиля, поставьте её на подставки и снимите задние колёса.

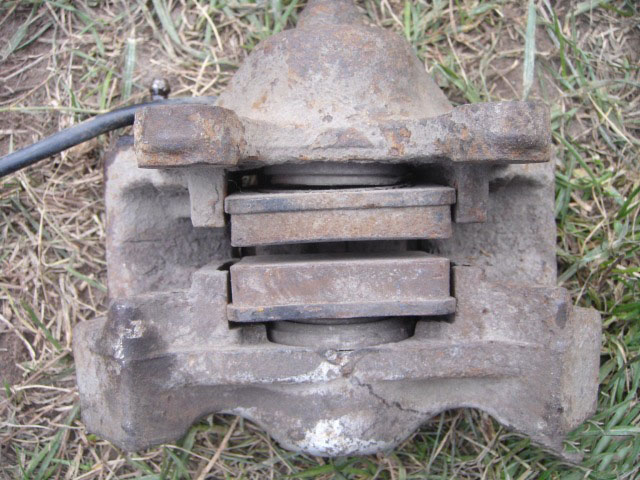

3. Снимите суппорт заднего тормоза.

4. Снимите тормозной диск, обратитесь к соответствующему разделу.

Примечания:

Перед снятием отдельных деталей барабанного тормоза запомните их расположение. В качестве образца используйте тормоз на другой стороне.

5. Отсоедините возвратную пружину от тормозной колодки с помощью специальных щипцов или отвёртки.

1 - возвратная пружина;

2 - щипцы;

3 - тормозные колодки.

6. Поверните фланец приводного вала так, чтобы резьбовое отверстие находилось над нажимной пружиной.

1 - приводной вал;

2 - нажимная пружина;

3 - инструмент MERCEDES-BENZ 040 или отвертка.

7. Немного сожмите пружину с помощью инструмента MERCEDES-BENZ 040 или отвёртки, чтобы повернуть её на 90° и снимите.

Примечания:

Указанный инструмент можно изготовить самостоятельно. Для этого на одном конце прутка соответствующего диаметра приварите ручку, а на другом конце пропилите паз глубиной примерно 4 мм и шириной примерно 2.5 мм.

8. Аналогичным образом снимите нажимную пружину на второй тормозной колодке.

9. Отведите друг от друга обе тормозные колодки и снимите их через фланец приводного вала. Обратите внимание на положение регулировочного механизма, что необходимо для последующей правильной установки.

1 -  тормозные колодки.

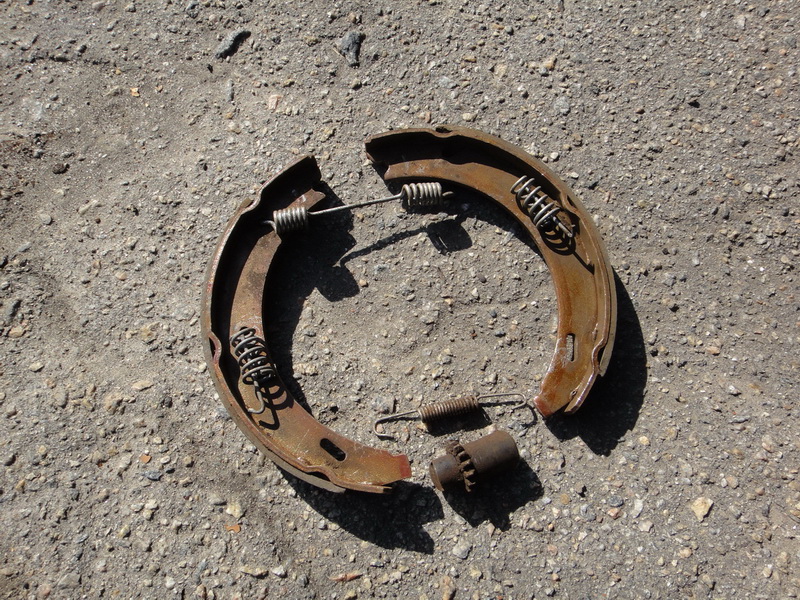

10. Отсоедините стяжную пружину от тормозных колодок и выньте регулировочный механизм.

1-3 - детали регулировочного механизма;

4 - стяжная пружина;

5 - палец;

6 - разжимной замок.

11. Выдавите палец на разжимном замке и снимите замок с тормозного троса.

Установка

1. Если накладки бывших в работе тормозных колодок сгорели, необходимо также заменить стяжные пружины колодок.

2. Смажьте тонким слоем все опорные и скользящие поверхности на распорном замке. В качестве смазки используйте высокотемпературную пасту (например, LIQUI MOLY LM-36, MOLYKOTE-PASTE-U или G-RAPID).

3. Разберите механизм регулировки. Смажьте высокотемпературной смазкой резьбу нажимного элемента, а также цилиндрическую часть регулировочной шестерни.

4. Вверните нажимной элемент в регулировочную шестерню и вставьте в нажимную втулку. При этом нажимной элемент вверните полностью.

5. Закрепите трос привода стояночного тормоза с пальцем на распорном замке. После этого нажмите распорный замок в направлении тормозного щита. При установке следите за тем, чтобы подвижный элемент распорного замка показывал вверх.

6. Вставьте регулировочный механизм между обеими тормозными колодками так, чтобы нажимной элемент показывал в направлении движения.

7. Соедините первую стяжную пружину с тормозной колодкой. Проверьте правильность соединения.

8. Растяните тормозные колодки, вставьте их через фланец приводного вала и соедините с распорным замком.

9. Вставьте нажимную пружину с помощью инструмента 040 MERCEDES-BENZ или отвёртки через резьбовое отверстие в тормозную колодку, немного сожмите её, поверните на 90° и соедините с запорным кольцом. Проверьте правильность соединения пружины. Крючок нажимной пружины должен быть зафиксирован с внутренней стороны тормозного щита.

1 - нажимная пружина;

2 - отвертка.

10. Соедините нажимную пружину со второй тормозной колодкой.

11. В зависимости от исполнения вторая стяжная пружина имеет на своих концах различные по величине крючки. Соедините вторую стяжную пружину с распорным замком небольшим крючком за верхнюю тормозную колодку. Большой крючок (стрелка на иллюстрации) отвёрткой соедините с нижней тормозной колодкой.

12. Установите задний тормозной диск, обратитесь к соответствующему разделу.

13. Установите задний суппорт.

14. Установите на место задние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

15. Отрегулируйте стояночный тормоз.

Примечания:

Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом, тормозные колодки прилегают к диску и занимают своё рабочее положение.

16. Проверьте уровень тормозной жидкости в резервуаре, при необходимости долейте жидкость до отметки MAX.

Проведите контроль надёжности:

• закреплены ли тормозные шланги;
• закреплён ли тормозной шланг в держателе;
• затянуты ли штуцеры для удаления воздуха;
• залито ли достаточное количество тормозной жидкости;
• на работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
