Снятие и установка жиклёра стеклоомывателя ветрового стекла Mercedes-Benz W203

Инструменты:

• Отвертка плоская средняя

Снятие

1. Откройте капот.

2. Снимите коробку фильтра воздуха салона.

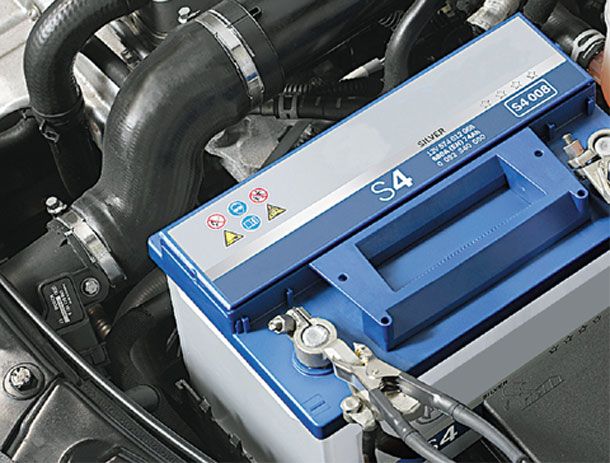

3. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании.

Примечание:

Перед отсоединением кабеля выясните защитный код радиоприёмника.

3. Снимите решётку лобового спойлера с капота.

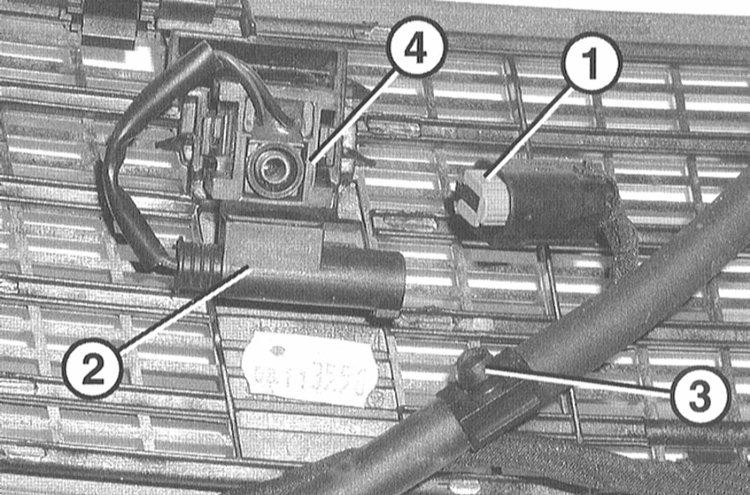

4. Рассоедините разъём у обогревателя жиклёра.

1 - разъём;

2 - обогреватель жиклёра;

3 - присоединительный элемент;

4 - водяной шланг.

5. Выньте присоединительный элемент водяного шланга из жиклёра.

6. Отсоедините и выньте жиклёр с помощью отвёртки из держателя.

Установка

1. Вставьте жиклёр в решётку спойлера и зафиксируйте.

2. Наденьте присоединительный элемент на жиклёр.

3. Состыкуйте разъём обогрева жиклёра.

4. Установите решётку спойлера.

5. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

6. Закройте капот.

7. Проверьте работоспособность жиклёра и отрегулируйте его, обратитесь к соответствующему разделу.

Регулировка

Обратитесь к сопроводительной иллюстрации.

Проверьте работоспособности жиклёра.

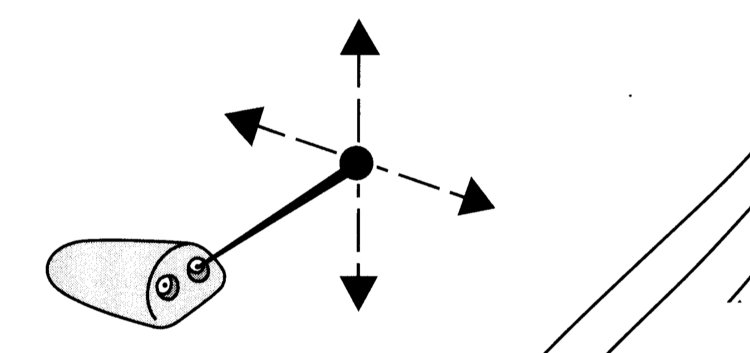

Регулировка жиклёра.
