Снятие и замена ламп блок-фары в автомобиле Ford Focus 2

Примечание:

Замену ламп можно производить только на снятых блок-фарах.

Снятие блок-фары Ford Focus 2

Для снятия блок-фары открываем капот.

Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.

Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре.

Отводим блок-фару от кузова для удобства отсоединения колодки проводов.

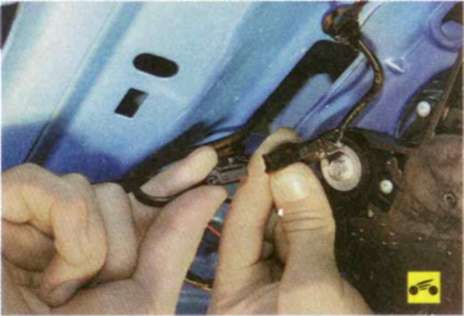

Нажимаем на фиксатор колодки проводов.

Отсоединяем колодку проводов от разъема жгута блок фары.

Замена ламп передней фары Форд Фокус 2

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.

Вынимаем патрон вместе с лампой.

Поворачиваем лампу по часовой стрелке и извлекаем из патрона.

В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

Для замены лампы ближнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов и снимаем колодку.

Вынимаем лампу ближнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.

Для замены лампы дальнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов.

Снимаем колодку и отводим ее в сторону.

Вынимаем лампу дальнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.

Для замены лампы габаритного света снимаем защитную крышку.

Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.

Извлекаем патрон из гнезда корпуса блок-фары.

Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.
Лампа габаритного света имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.
