Снятие испарителя кондиционера Lada Largus

Инструменты:

• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Динамометрический ключ

Детали и расходники:

• Масло компрессорное

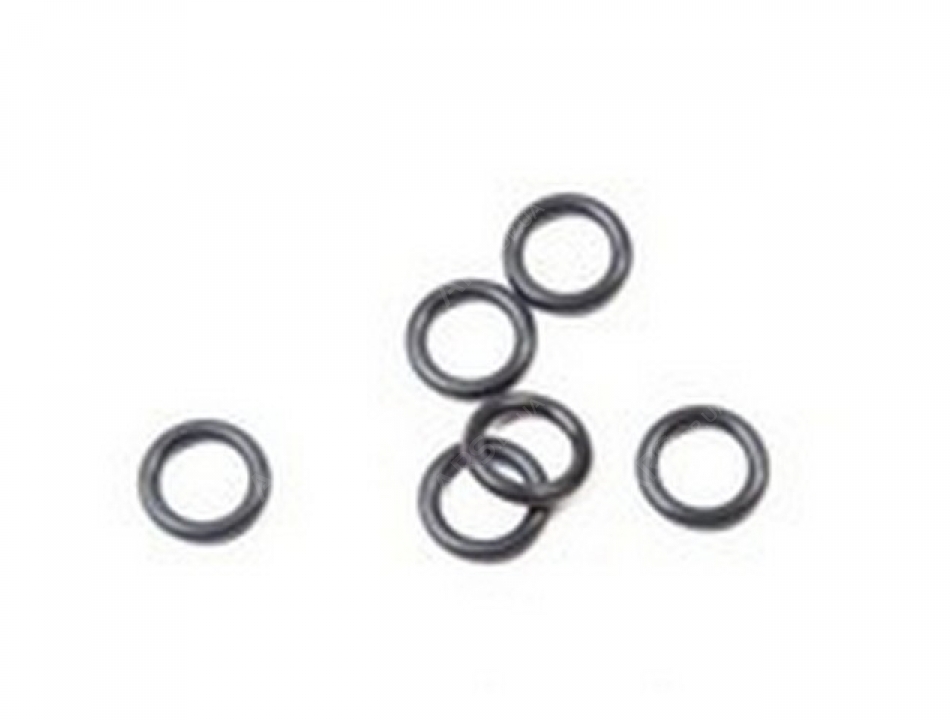

• Уплотнительные кольца

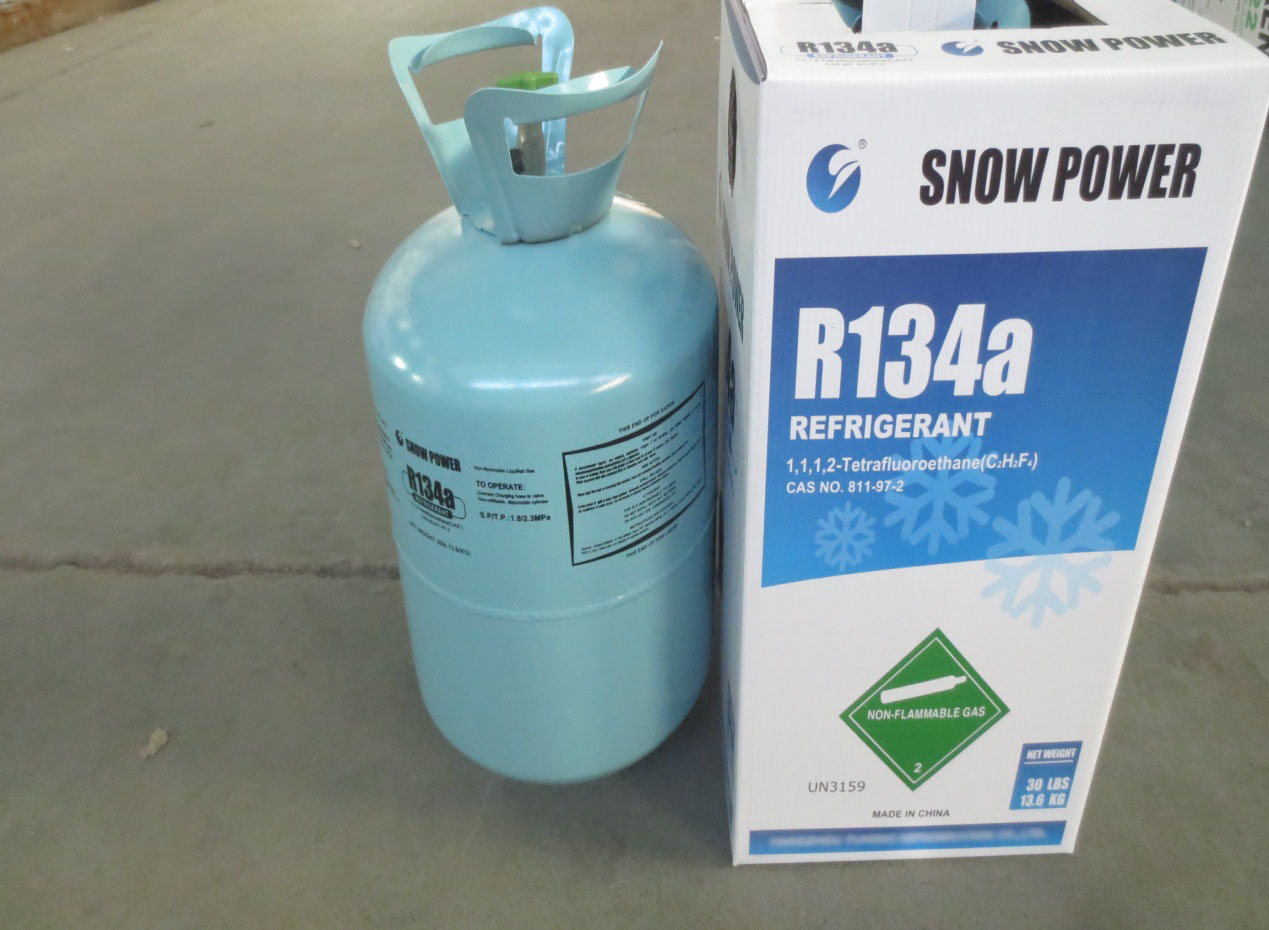

• Хладагент R134a

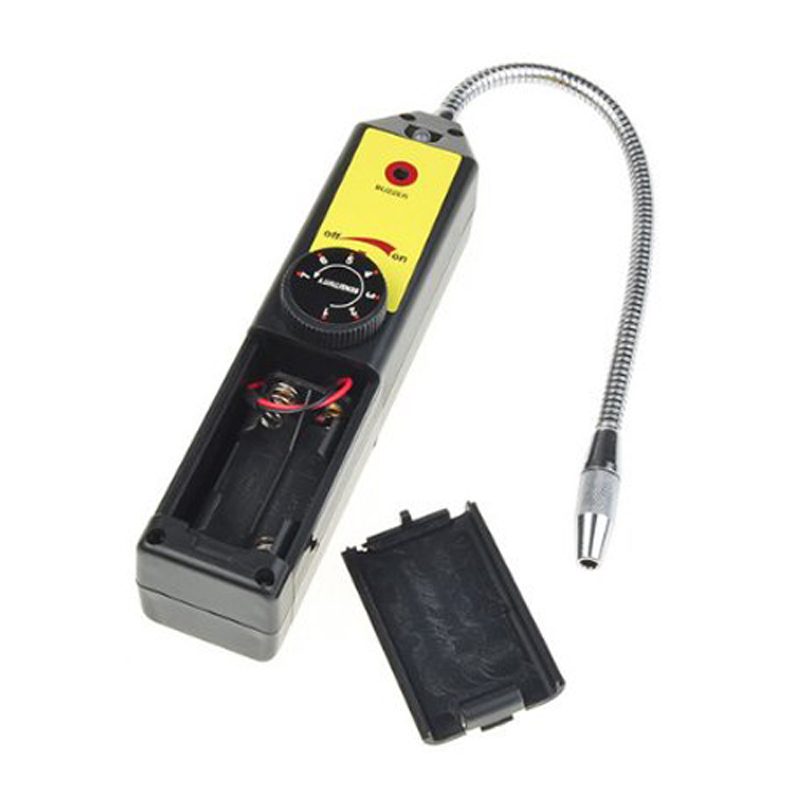

• Детектор-течеискатель

Снятие

1. Отсоединяем массу аккумулятора, затормаживаем автомобиль и устанавливаем на подъёмник.

2. Выгрузить хладагент из системы кондиционирования автомобиля.

3. Отвернуть болты 3 крепления и отсоединить трубопровод 1, соединяющий компрессор с испарителем (короткая часть) и трубопровод 2 соединяющий конденсатор с испарителем, от блока испарителя (ключ гаечный на 13). Установить в отверстия блока испарителя и на трубопроводы технологические заглушки.

Примечание:

Не допускать повреждения трубопроводов системы кондиционирования воздуха.

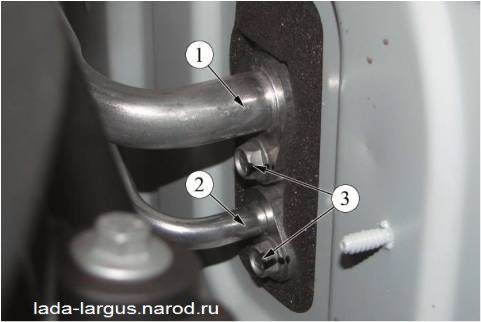

Отсоединение трубопроводов испарителя

1 - трубопровод, соединяющий компрессор с испарителем (короткая часть);

2 - трубопровод, соединяющий конденсатор с испарителем;

3 - болты крепления трубопроводов.

4. Снять панель приборов и блок отопителя

5. Разобрать блок отопителя и извлечь блок испарителя из корпуса отопителя.

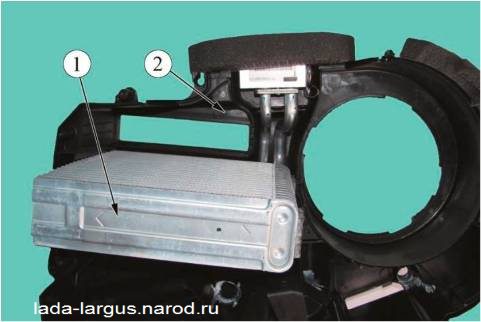

Снятие испарителя

1 - блок испарителя;

2 - корпус блока отопителя.

6. Проверить элементы блока испарителя на наличие механических повреждений трубок, пластин и резьбовых соединений. Заменить поврежденные детали или блок испарителя (осмотр визуальный).

Установка

1. Установку блока испарителя проводить в последовательности, обратной снятию.

При этом:

- перед установкой долить в испаритель компрессорное масло;

- перед установкой блока испарителя уплотнительные кольца заменить на новые. На уплотнительные кольца нанести масло компрессорное;

- момент затяжки болтов трубопроводов - 8 Н.м (0,8 кгс.м) (головка сменная 13, вороток и удлинитель, ключ моментный).

2. Выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом (хладагент R134a, норма загрузки - 475 ± 35 г).

3. Проверить систему кондиционирования на отсутствие утечек хладагента (детектор-течеискатель).

4. Проверить работу системы кондиционирования.
