Снятие комбинации приборов Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля).
Снимаем облицовку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).

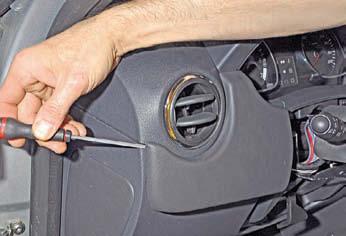

Поддеваем отверткой правую декоративную накладку панели приборов.

Снимаем ее, преодолевая сопротивление фиксаторов.

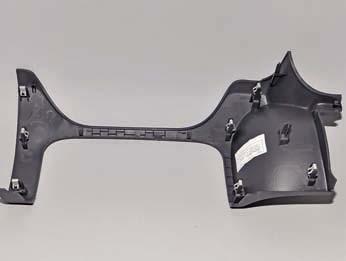

Расположение фиксаторов на правой декоративной накладке панели приборов.

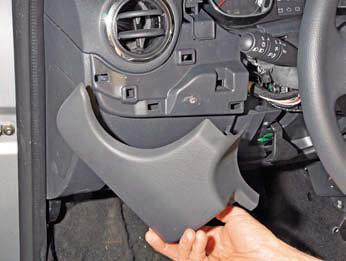

Отверткой поддеваем левую декоративную накладку панели приборов.

Снимаем ее, преодолевая сопротивление фиксаторов.

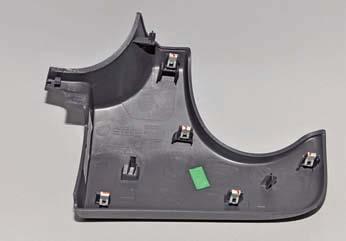

Расположение фиксаторов на левой декоративной накладке панели приборов.

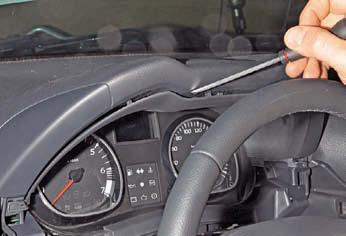

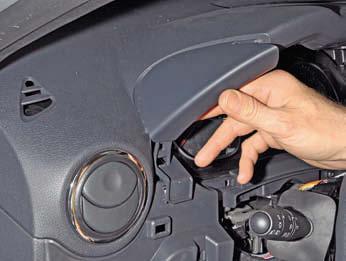

Отжав отверткой нижнюю накладку козырька, выводим из зацепления с козырьком три фиксатора и направляющий штифт.

Снимаем накладку, выводя два направляющих штифта накладки из отверстий левой и правой декоративных накладок.

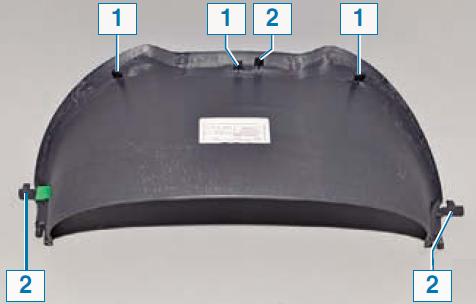

Расположение фиксаторов 1 и направляющих штифтов 2 на нижней накладке козырька.

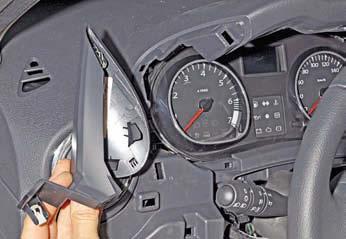

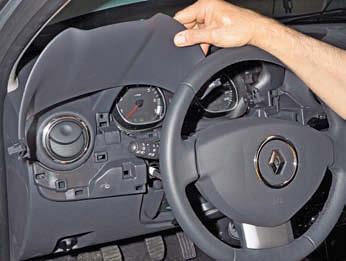

Потянув рукой левую декоративную накладку козырька.

Снимаем ее, преодолевая сопротивление фиксаторов.

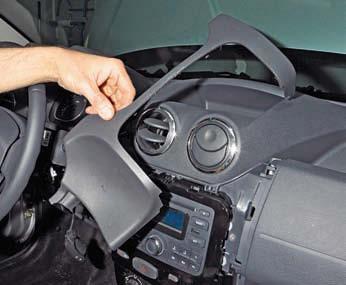

Аналогично снимаем правую декоративную накладку козырька панели приборов.

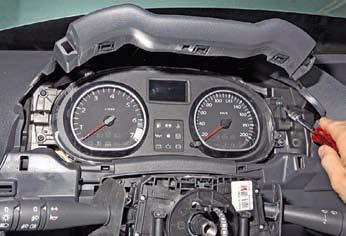

Ключом Torx Т-20 отворачиваем четыре самореза крепления комбинации приборов.

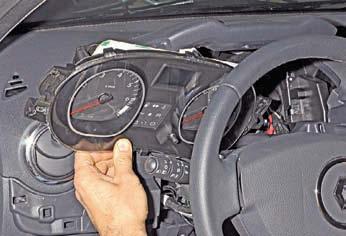

Выводим комбинацию из панели приборов.

Снятие комбинации приборов Рено Дастер

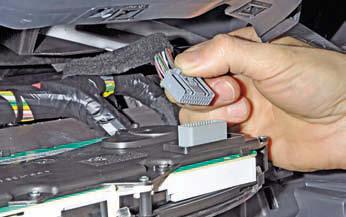

Нажав на фиксатор колодки проводов, отсоединяем колодку черного цвета от комбинации приборов.

Аналогично отсоединяем от комбинации приборов колодку проводов серого цвета.

Снимаем комбинацию приборов.
Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат.
При выходе из строя сигнализатора, стрелочного прибора или дисплея, следует заменить комбинацию приборов новой.
Устанавливаем комбинацию приборов в обратной последовательности.
