Снятие обивки задней двери Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская малая
  • Отвертка крестовая средняя

Детали и расходники:

  • Крепежные пистоны

Примечания:

Работу проводите при замене стеклоподъемника, стекла, замка двери и ручек. Работы снятия задних дверей аналогичны.

1. Рукой отверните кнопку блокировки замка двери.

Снятие кнопки блокировки замка задней двери Лада Гранта (ВАЗ 2190)

2. Отверткой отожмите розетку ручки стеклоподъемника, выдвиньте фиксатор и снимите его. После его удаления снимите ручку.

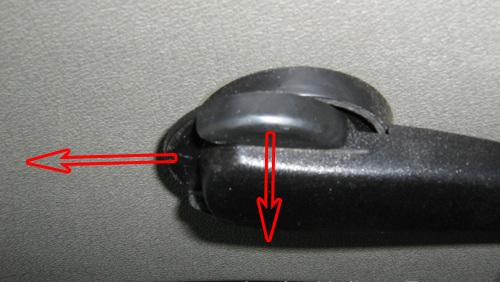

Выдвигание фиксатора ручки стеклоподъемника задней двери Лада Гранта (ВАЗ 2190)

Снятие фиксатора и ручки стеклоподъемника задней двери Лада Гранта (ВАЗ 2190)

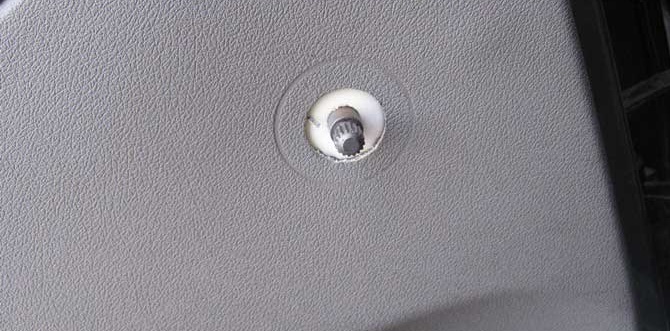

Вал управления стеклоподъемником задней двери Лада Гранта (ВАЗ 2190)

3. Тонкой отверткой подденьте наружную накладку ручки двери и снимите ее.

Места установки отвертки для снятия накладки ручки задней двери Лада Гранта (ВАЗ 2190)

4. Крестовой отверткой отверните два винта крепления ручки и снимите ее.

Откручивание винтов крепления ручки задних дверей Лада Гранта (ВАЗ 2190)

5. Вставив отвертку между обивкой и внутренней панелью двери, отожмите нижний передний угол обивки от двери, преодолевая сопротивление пистонов. Продолжайте отжимать обивку от двери, двигаясь от угла в обе стороны, преодолевая сопротивление десяти пистонов.

Снятие обивки задней двери Лада Гранта (ВАЗ 2190)

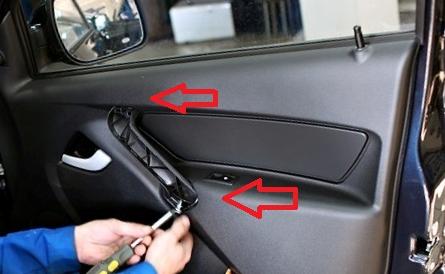

Направление отжимания обивки задней двери Лада Гранта (ВАЗ 2190)

6. Выведите тягу блокировки замка из отверстия обивки и снимите последнюю с двери.

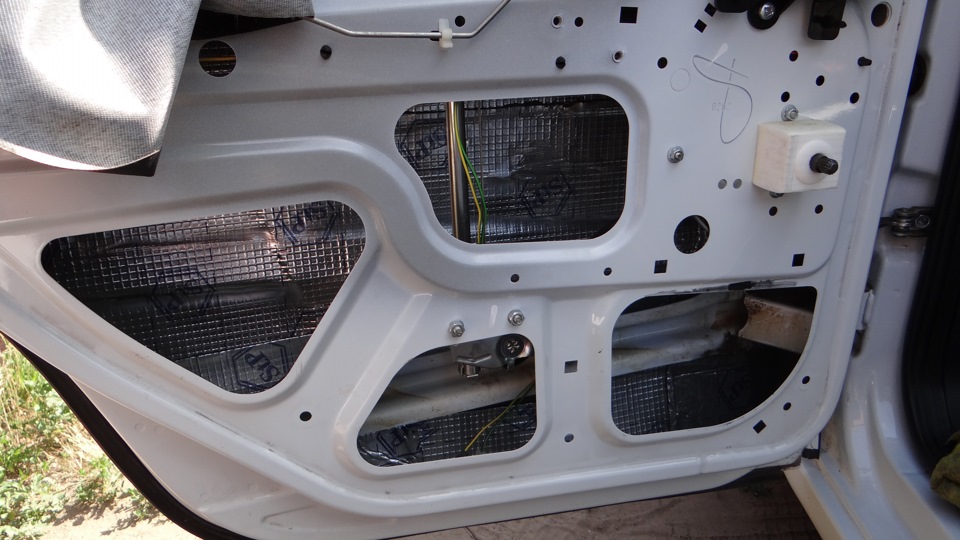

Задние двери со снятой обивкой в Лада Гранта (ВАЗ 2190)

Примечание:

При снятии обивки могли поломатся пистоны. Поэтому, проверьте все пистоны на наличие повреждений и замените в случае необходимости. Ниже показано расположение посадочных мест пистонов.

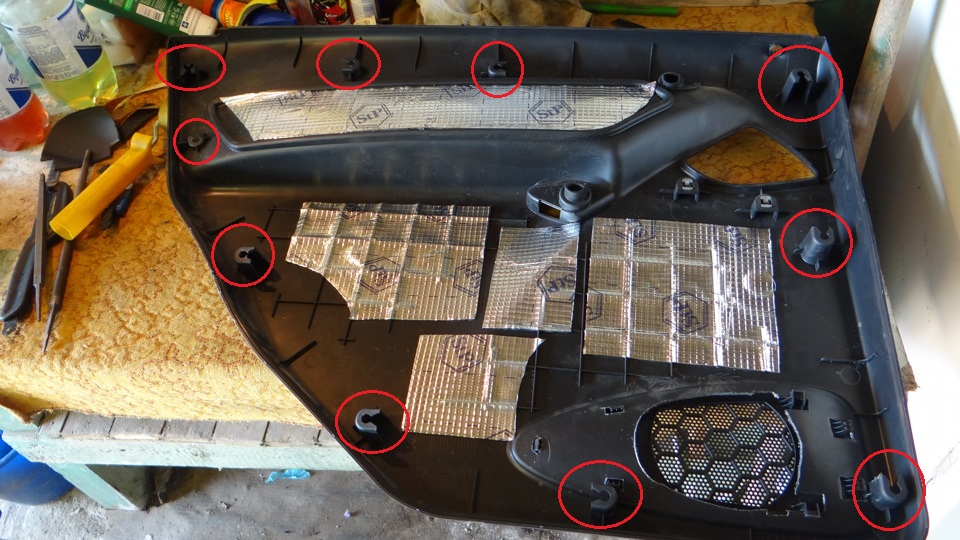

Расположение элементов крепления обивки задней двери Лада Гранта (ВАЗ 2190)

7. Установите обивку задней двери в обратной последовательности.

В статье не хватает:

  • Фото деталей и расходников

Источник: carpedia.club
