Снятие панелей салона Mitsubishi Outlander I 2003 - 2008

Инструменты:

• Отвертка крестовая средняя
• Отвертка плоская малая

Примечания:

Снятие кожуха рулевой колонки

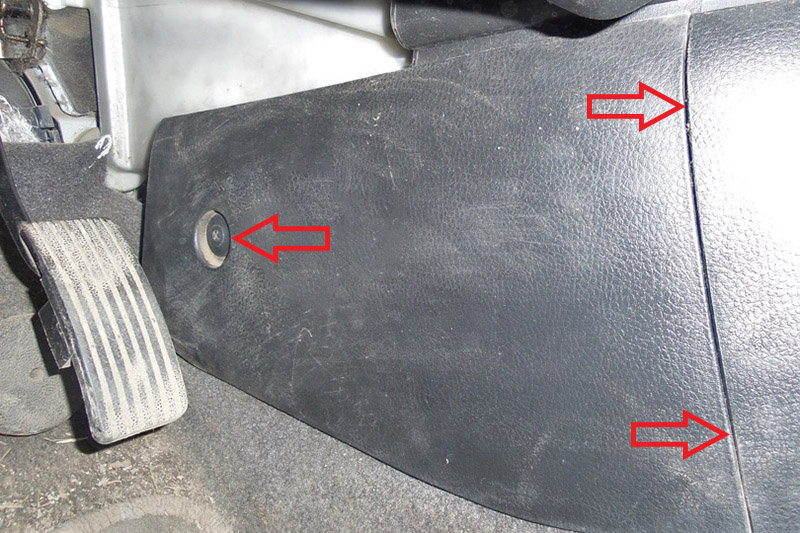

1. В зависимости от исполнения, нижняя часть кожуха рулевой колонки закреплена тремя или четырьмя саморезами снизу. Некторые из саморезов не видны на изображении, но их расположение отмечено стрелками. Второй способ креплений схожий с приведенным изображением.

Вариант с креплением тремя саморезами нижнего кожуха рулевой колонки

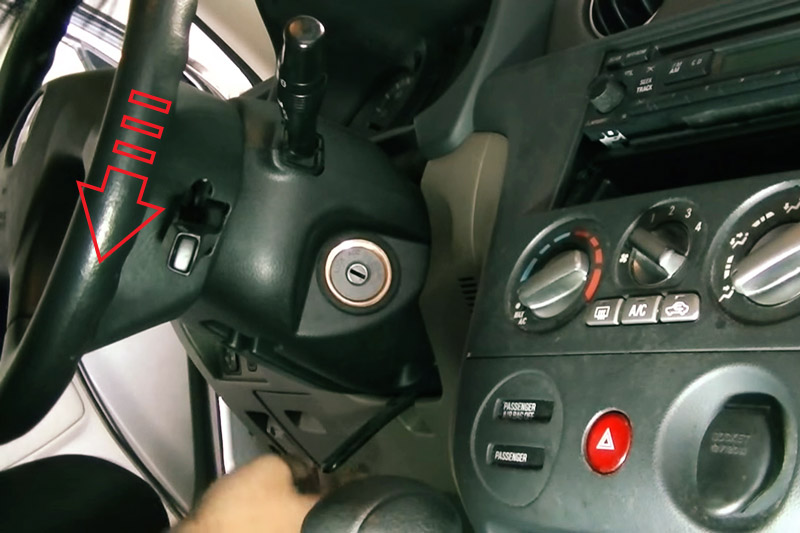

2. Освободите регулятор наклона рулевой колонки и опустите руль Мицубиси Аутлендер немного вниз, чтобы дать больше свободы для снятия верхней половины кожуха руля.

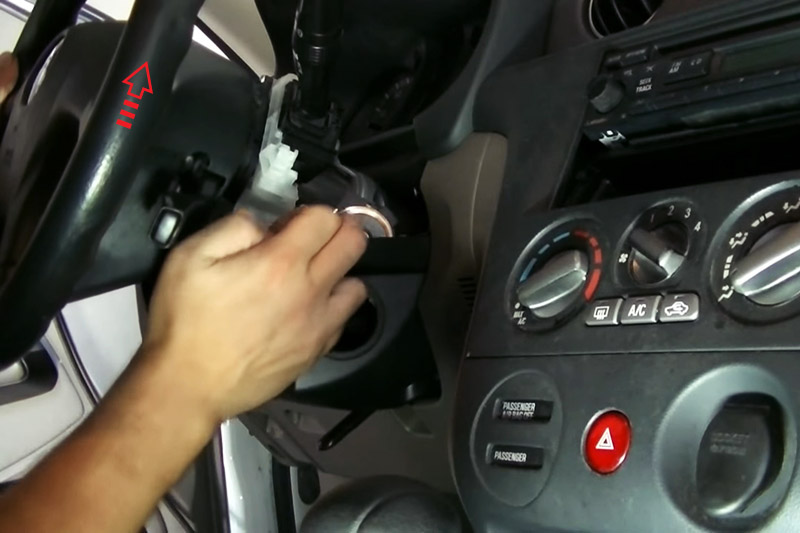

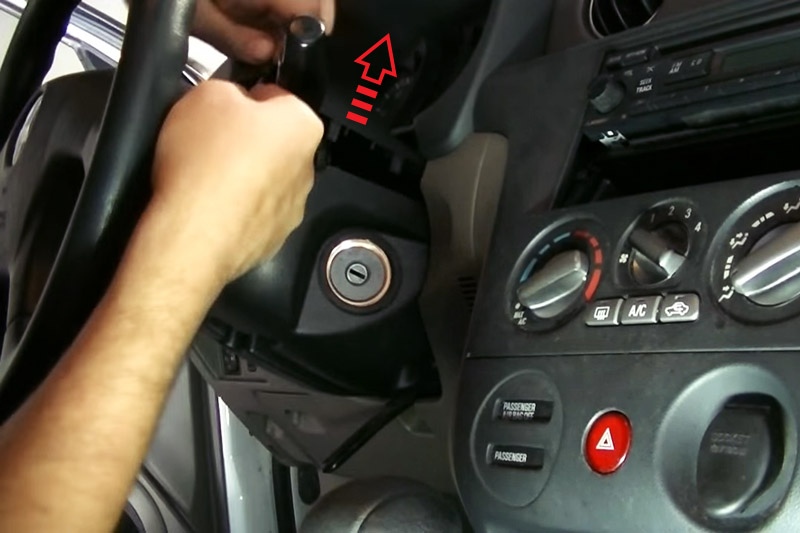

3. С помощью маленькой плоской отвертки аккуратно подденьте в районе отверстия для подрулевого переключателя и разведите две половины кожуха рулевой колонки. Снимите верхнюю половину кожуха.

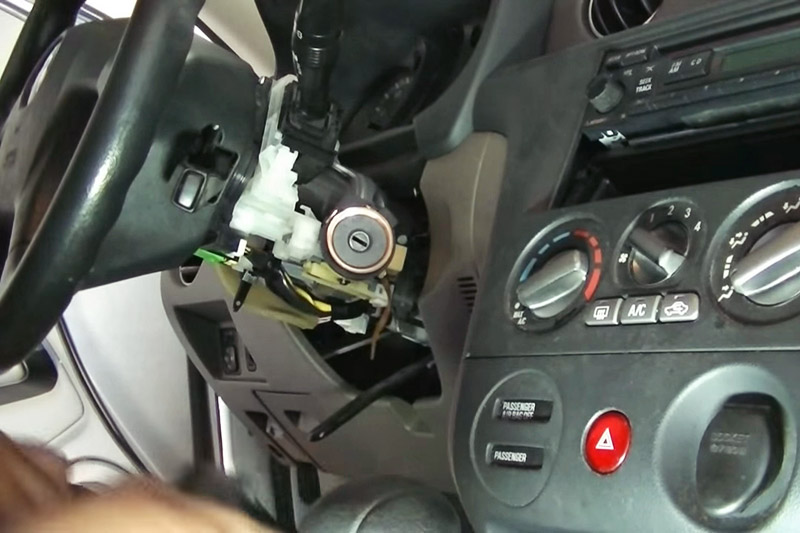

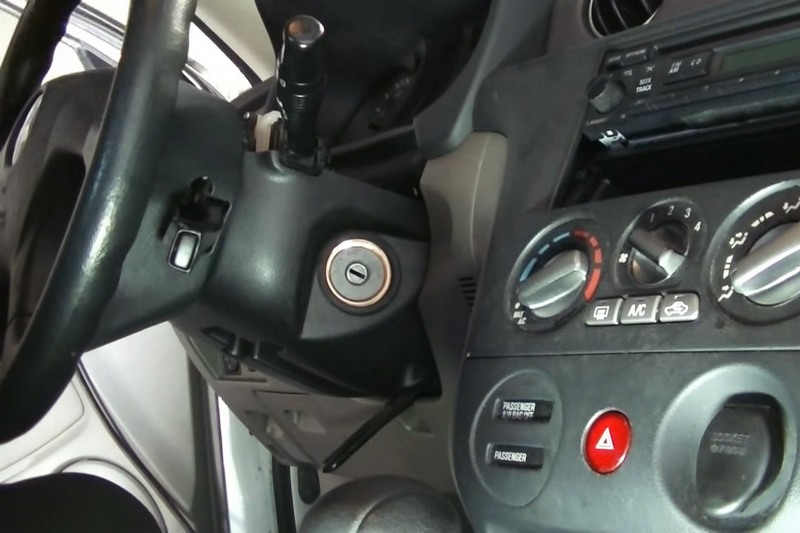

4. Подымите рулевую колонку вверх и снимите нижнюю половину кожуха.

5. Установите все детали в обратном порядке.

Снятие панели центральной напольной консоли (тоннеля) салона

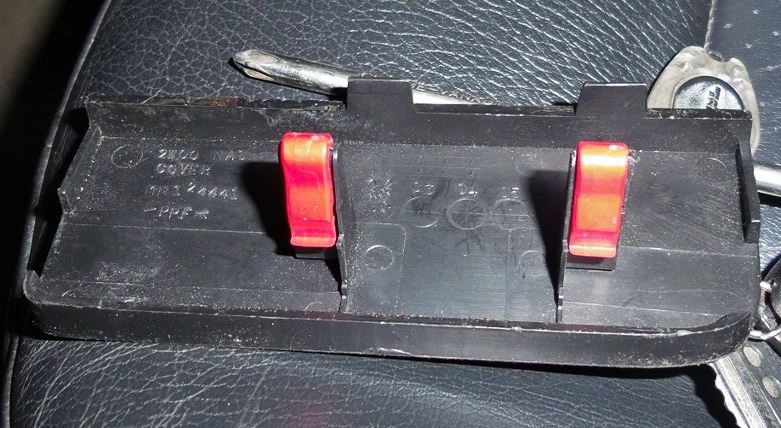

1. Поднимите ручник Мицубиси Аутлендер и подденьте плоской отверткой и снимите маленькую планку под рычагом ручного тормоза (планку удерживают две клипсы).

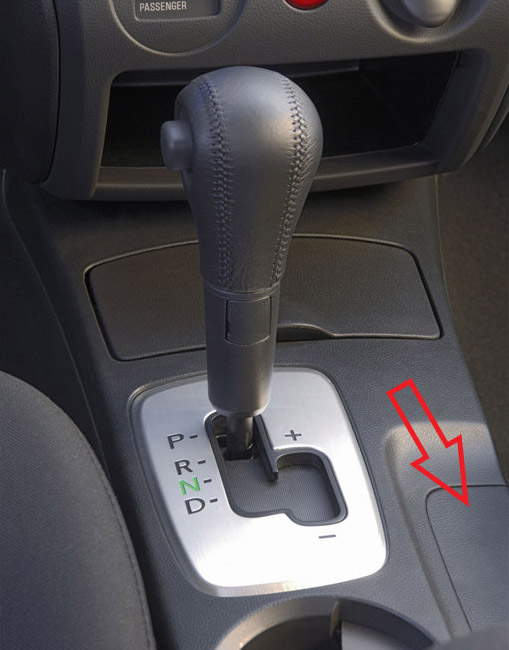

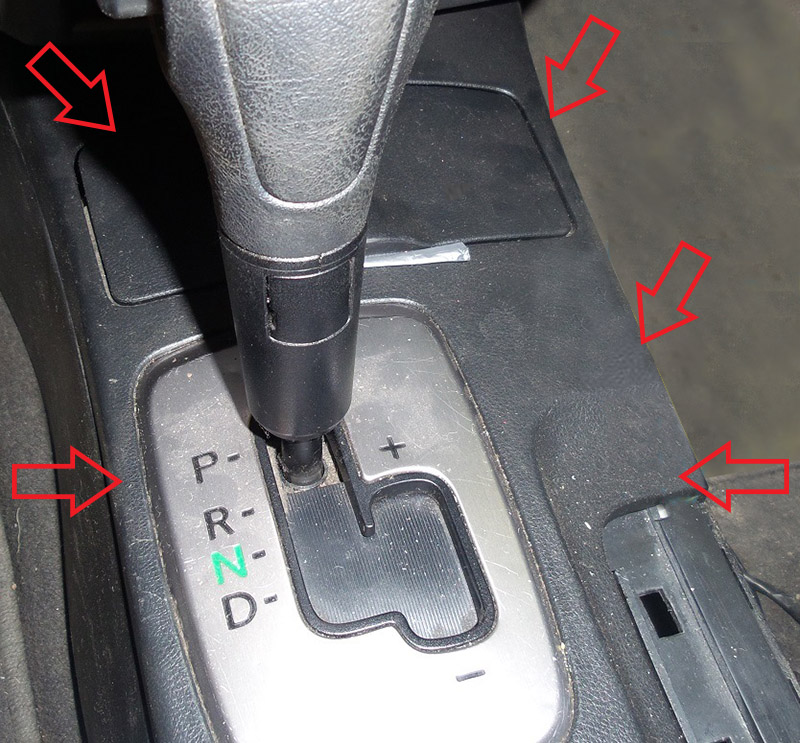

2. Откройте крышку пепельницы, подденьте верхнюю декоративную панель под ручником отверткой, подымите ее в других местах (удерживается семью клипсами). На снимке указаны примерные расположения клипс, кроме двух задних, которые находся в задней короткой части панели.

3. Снимите верхнюю центральную панель Мицубиси Аутлендер вытянув ее вместе с пепельницей и кнопками (зависит от оснащения).

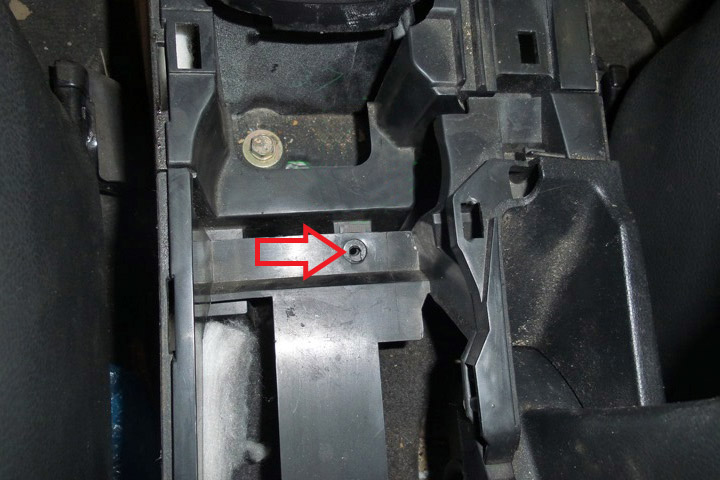

4. Выкрутите саморез на стыке внутренних передней и задней центральных пластиковых панелей (примерно между сиденьями).

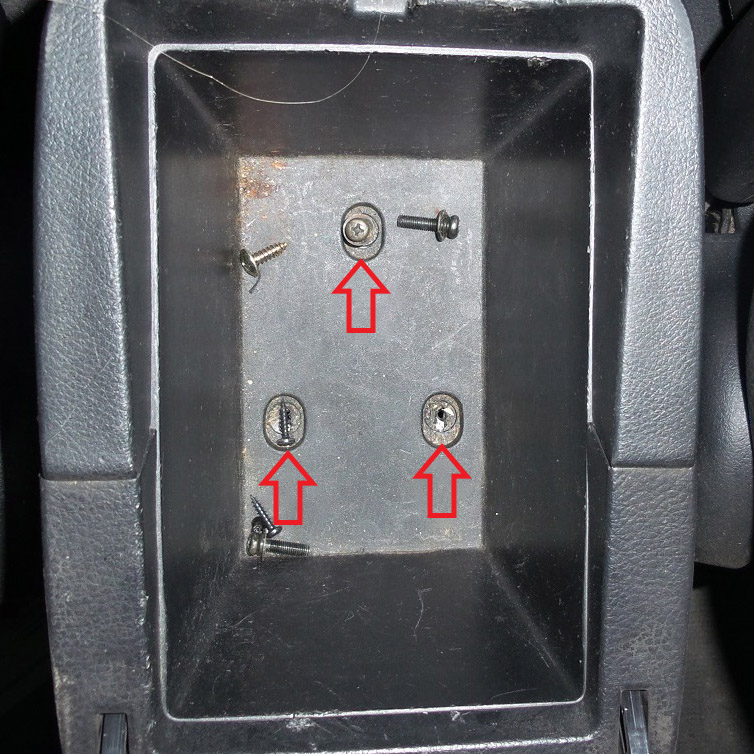

5. Откройте нишу подлокотника и выкрутите три самореза.

6. Отщелкните клипсы в месте стыка пластика и снимите заднюю часть тоннеля.

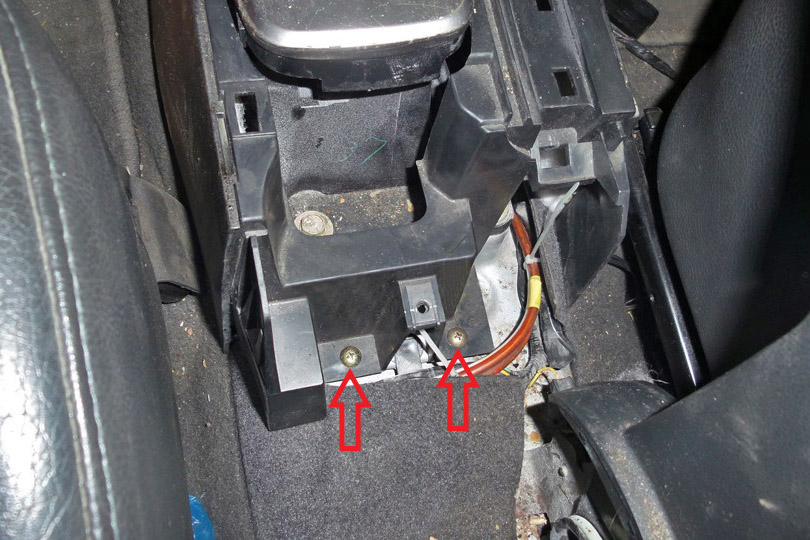

7. Отвинчиваем пару саморезов, которые стали доступны после снятия задней части тоннеля.

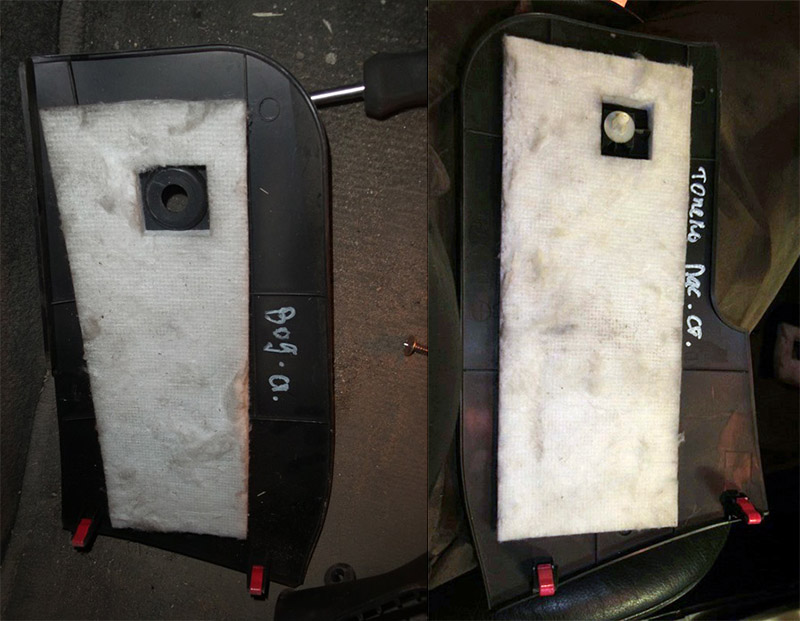

8. Снимите две боковых панели в районе ног. На левой - пластиковый внешний пистон под отвертку и две клипсы. На правой - три клипсы (в некоторых исполнениях - могут быть четыре).

Левая и правая боковые панели

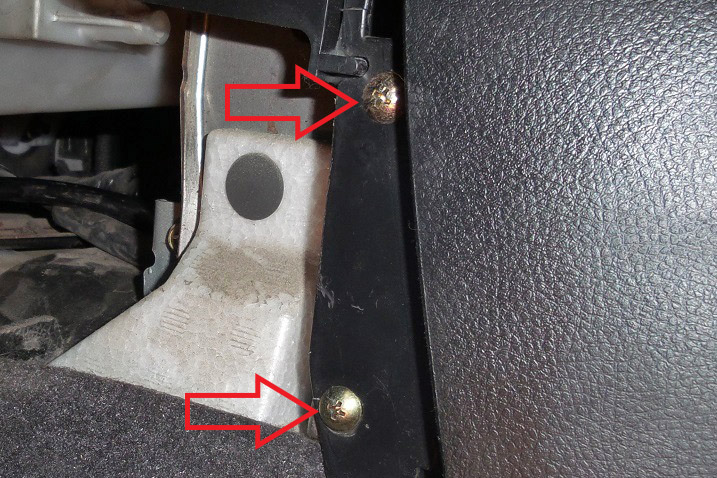

9. Под снятыми боковыми панелями освобится доступ к двум парам саморезов (расположены в районе задних двух клипс боковый панелей). Открутите их.

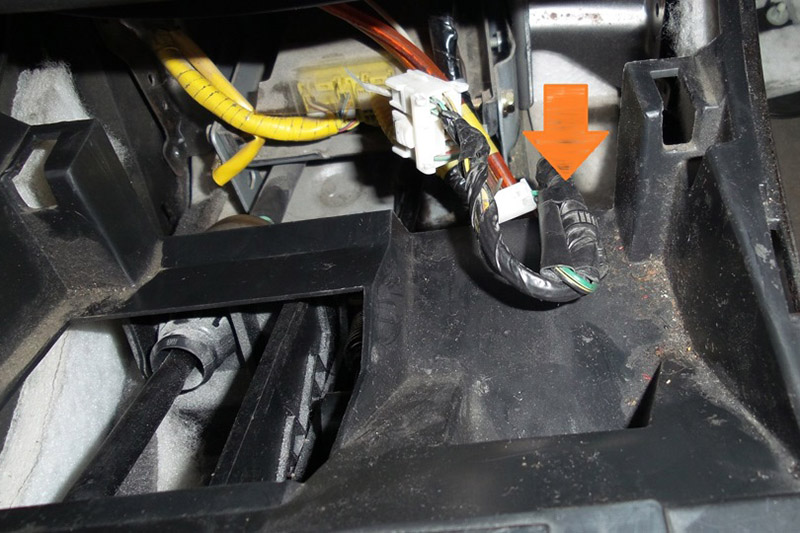

10. Освободите жгут проводов от удерживающей петли.

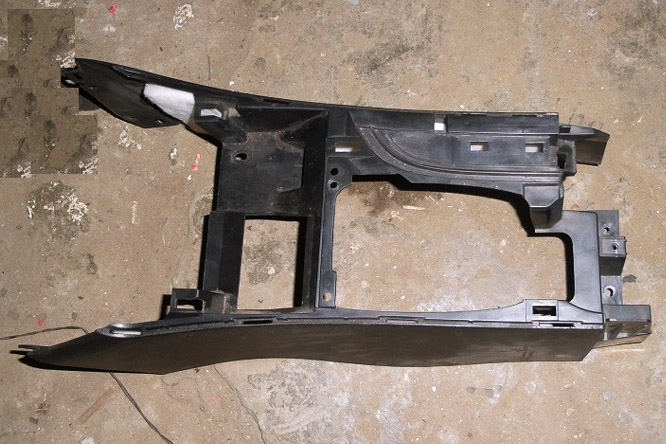

11. Снимите центральну консоль центрального тоннеля.
