Замена прокладки крышки ГБЦ и прокладок свечных колодцев Mitsubishi Outlander I 2003 - 2008

Инструменты:

• Отвертка крестовая средняя
• Отвертка плоская большая
• Гаечный ключ торцевой Т-образный 10 мм
• Гаечный ключ рожковый 12 мм
• Гаечный ключ рожковый 13 мм
• Свечной ключ

Детали и расходники:

• Прокладки свечных колодцев, двигатели 4G63 (MD186785)
• Прокладки свечных колодцев, двигатели 4G64/4G69 (MD198128, MD162076)
• Прокладка крышки головки блока цилиндров, двигатели 4G63/4G64 (1035A914, MD310913)
• Прокладка крышки головки блока цилиндров, двигатели 4G69 (MN137117)
• Свечи (при необходимости замены)
• Карбклинер или схожее чистящее средство
• Ветошь

Примечание:

В данной статье описан ход действий, если у Вас установлен двигатель Мицубиси 4G64, но операции для двух других видов двигателей будут схожими и немного отличаться только в нюансах расположения креплений некоторых деталей.

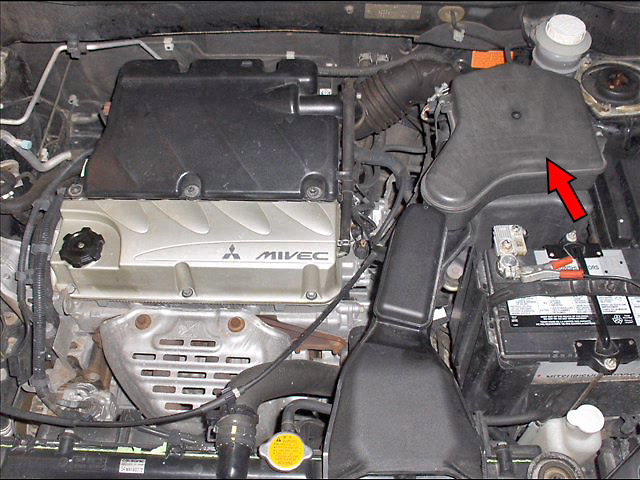

1. Отключите клемму "минус" от аккумуляторной батареи.

2. Открутите два болта крепления троса дроссельной заслонки (у двигателя серии 4G69 этого делать не нужно).

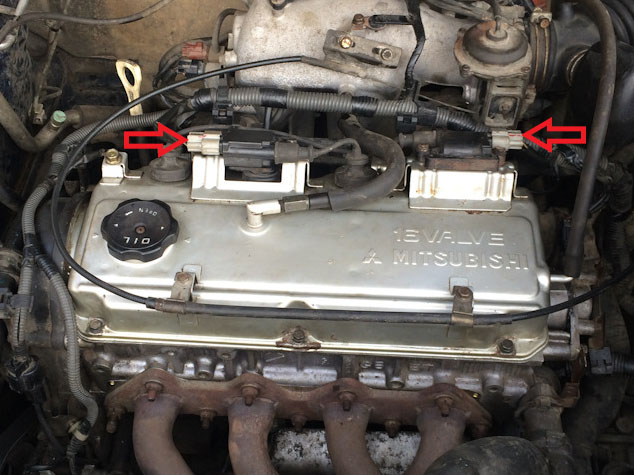

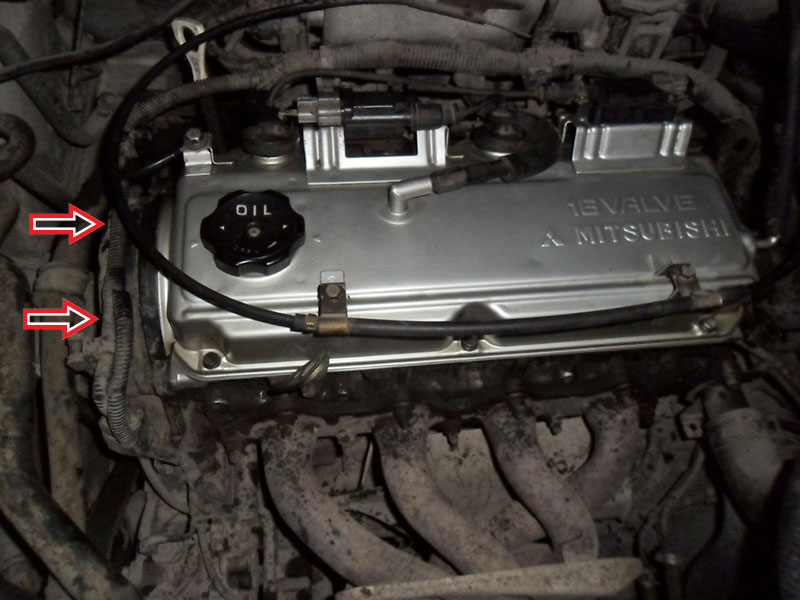

3. Немного ослабьте два верхних болта крепления крышки ГРМ и отодвиньте ее. На снимке они не видны, но их примерное расположение указано стрелками.

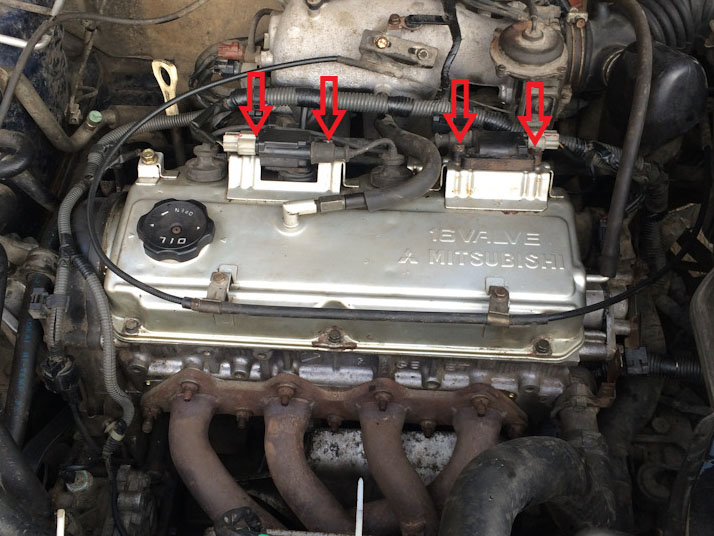

4. Открутите 4 болта крепления катушек зажигания.

5. Отсоедините разъёмы катушек.

Предупреждение:

Даже обесточив сеть автомобиля отключением клеммы "минус", желательно работать с катушками в резиновых перчатках и быть с ними аккуратны, их легко повредить.

6. Попарно, не отсоединяя друг от друга, вытащите катушки из свечных колодцев.

7. Выкрутите свечи из колодцев. Если свечи залиты моторным маслом из-за потерявших свои свойства прокладок колодцев, то свечи необходимо заменить.

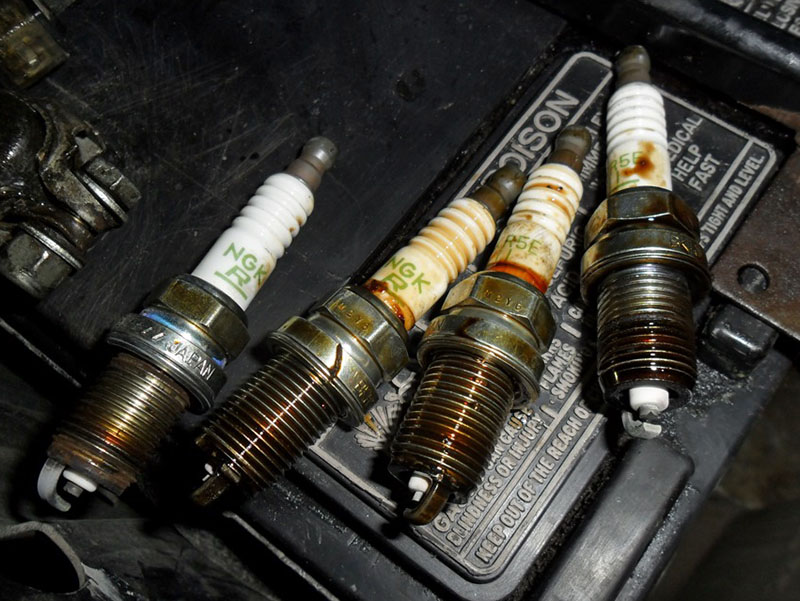

Извлеченные в масле свечи Мицубиси Аутлендер

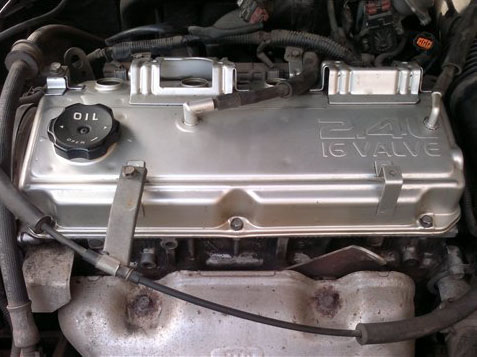

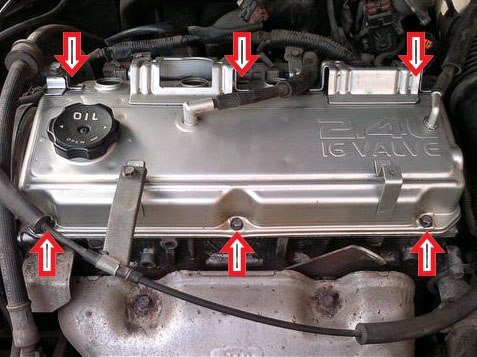

8. Открутите 6 болтов крепящих крышку ГБЦ и снимите ее. На снимке не все болты видны, но их примерное расположение указано стрелками.

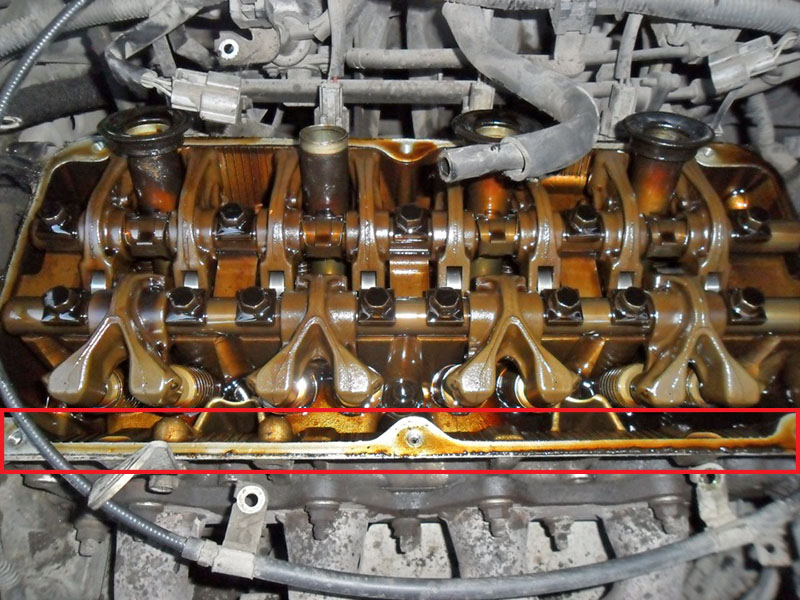

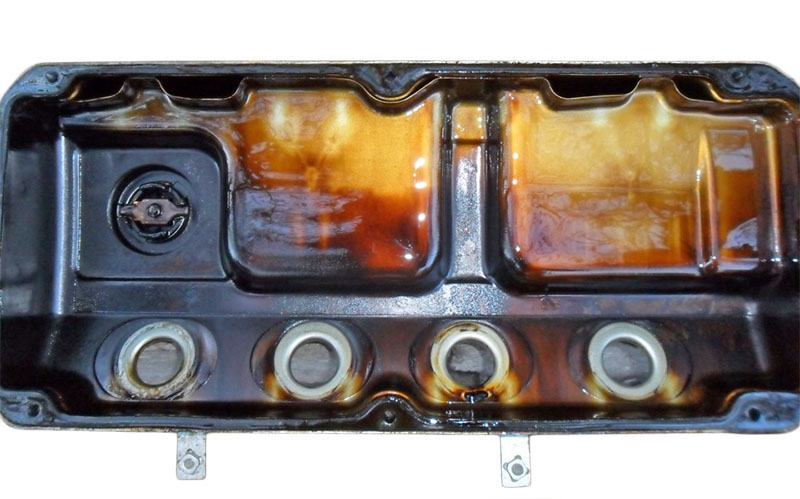

9. Очистите крышку от месла, удалите остатки старой прокладки. Удалите старые прокладки свечнх колодцев. Вымойте все поверхности на блоке и крышке карбклинером, протрите и тщательно просушите.

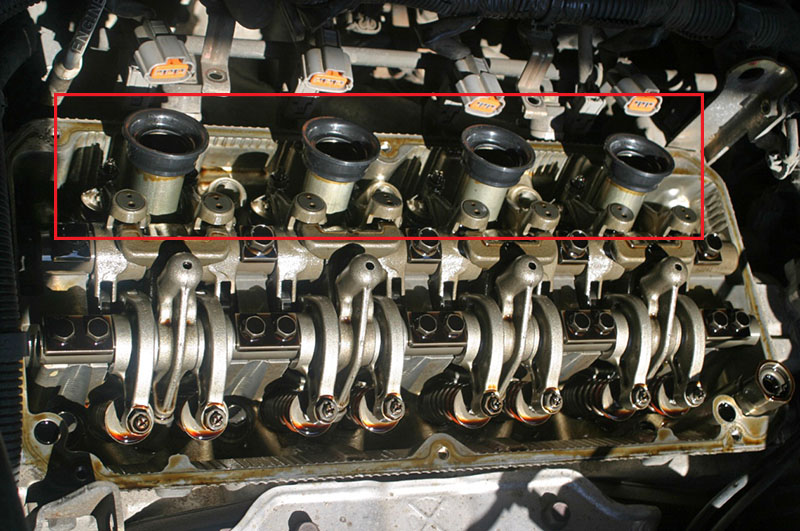

10. Установите новые прокладки свечных колодцев.

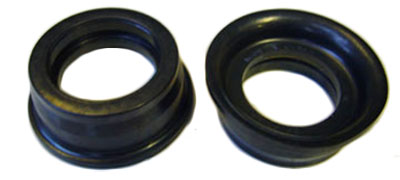

Прокладки свечных колодцев для двигателя 4G63

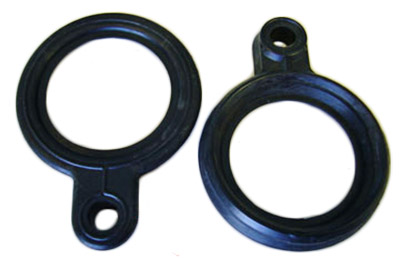

Прокладки свечных колодцев для двигателей 4G64/4G69

Установленные новые прокладки свечных колодцев (двигатель 4G69)

11. Проложите точно по профилю новую прокладку крышки ГБЦ.

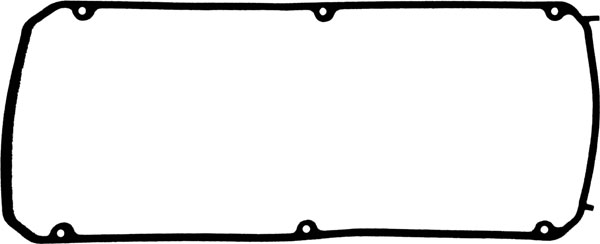

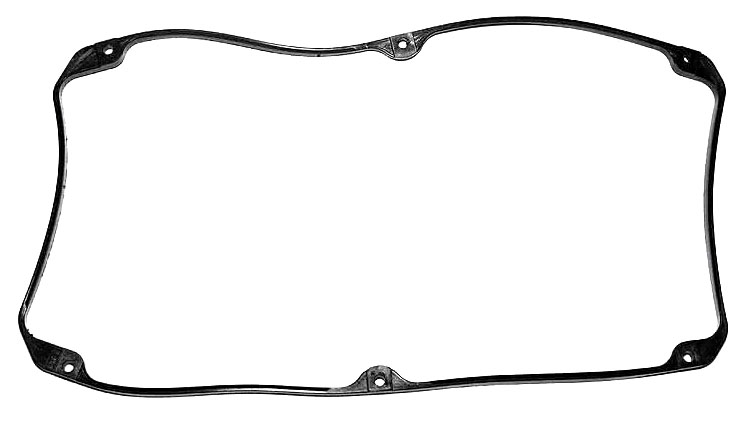

Прокладка крышки головки блока цилиндров, двигатели Мицубиси 4G63/4G64

Прокладка крышки головки блока цилиндров, двигатель Мицубиси 4G69

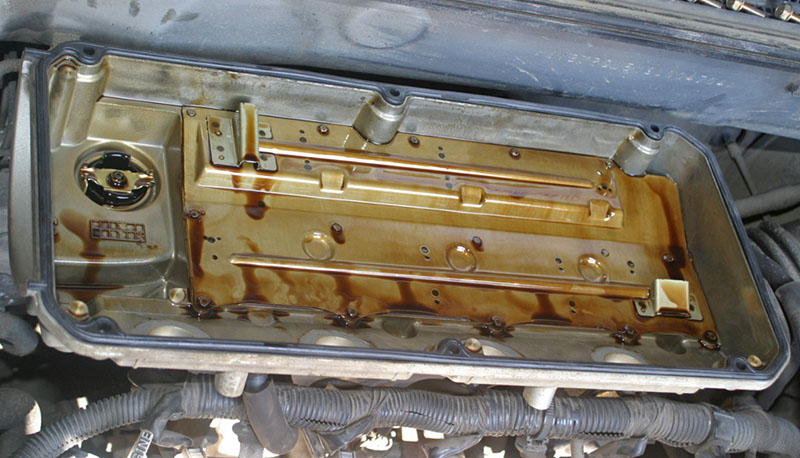

Новая прокладка на крышке ГБЦ (двигатель Мицубиси 4G69)

12. Установите аккуратно и закрепите болты крышки ГБЦ с моментом 3,5 Н•м. Затягивайте болты постепенно поочередно.

13. Установите, при необходимости, новые свечи и соберите все остальные детали в обратной последовательности.
