Замена главного тормозного цилиндра и вакуумного усилителя тормозов Mitsubishi Outlander I 2003 - 2008

Инструменты:

• Гаечный ключ рожковый 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Насадка на вороток 10 мм
• Вороток под торцевую насадку 3/4"
• Плоскогубцы

Детали и расходники:

• Главный тормозной цилиндр (MR289188, MN113522)
• Вакуумный усилитель тормозов (MR977202, 4630A034)
• Тормозная жидкость
• Хомуты для замены
• Винты подходящего диаметра для перекрытия тормозных шлангов
• Ветошь
• Резиновые перчатки

Примечание:

Причиной замены главного тормозного цилиндра (ГТЦ) может быть неудовлетворительная работа тормозов, выраженная в провалах педали тормоза после длительного медленного притормаживания. Педаль тормоза проваливается и резко затормозить не получается. В статье описана так же замена вакуумного усилителя тормозов.

В номерах сменных деталей первый код подходит для автомобилей с датой выпуска до 05.2004г. (включительно), второй код - с 06.2004г.

1. Перед проведением работ рекомендуется отключить клемму "минус" от аккумуляторной батареи.

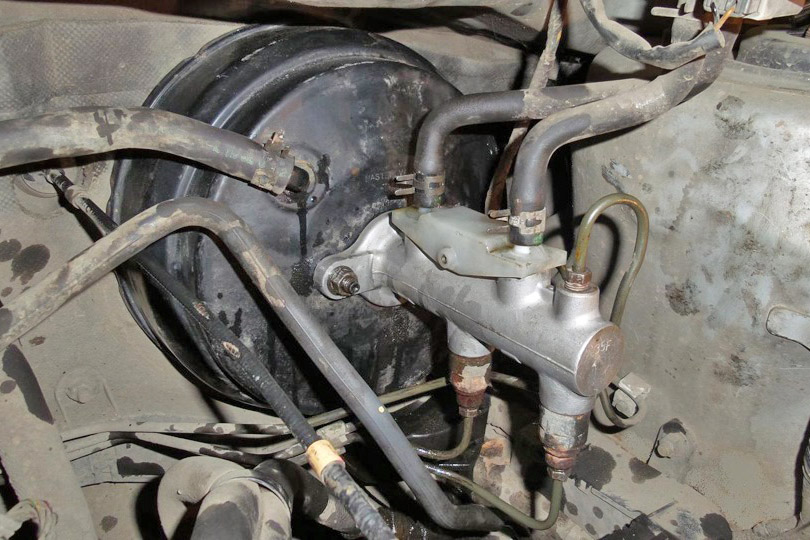

2. Для снятия ГТЦ и вакуумного усилителя необходимо снять воздухозаборник и корпус воздушного фильтра. На фотографии квадратом обозначены вакуумный усилитель Митсубиси Аутлендер и ГТЦ на нем.

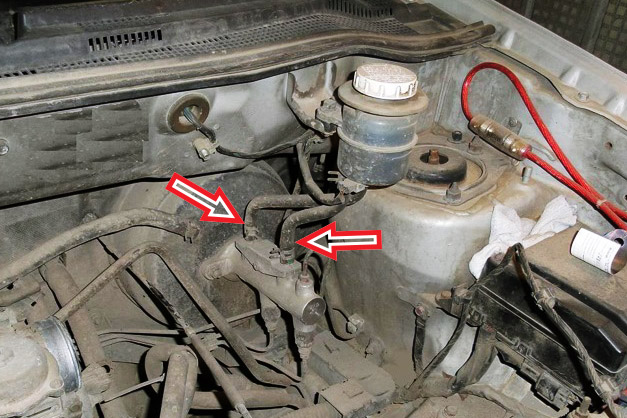

3. Раскрепите два хомута и стяните шланги с ГТЦ, которые соединяют его с бачком тормозной жидкости. Если тормозная жидкость из системы предварительно не сливалась, то заткните концы шлангов винтами подходящего диаметра.

Примечание:

Перед отсоединением шлангов, если тормозная жидкость не сливалась, простелите ветошь под ГТЦ, чтобы собрать часть вылившейся тормозной жидкости и оденьте резиновые перчатки. Помните, тормозная жидкость очень токсична.

4. Сорвите крепежные гайки на тормозных трубках, которые подходят к ГТЦ (аккуратно, не повредите грани). Далее, их можно открутить обычным рожковым ключом. Одна из трубок на изображении не видна, но примерное место ее расположения помечена стрелкой.

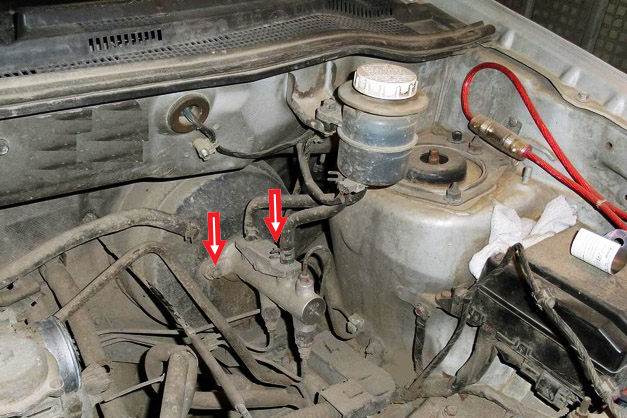

5. Открутите две гайки крепления ГТЦ к вакуумному усилителю и снимите главный тормозной цилиндр. Одна из гаек на изображении не видна, но примерное места ее расположения помечено стрелкой.

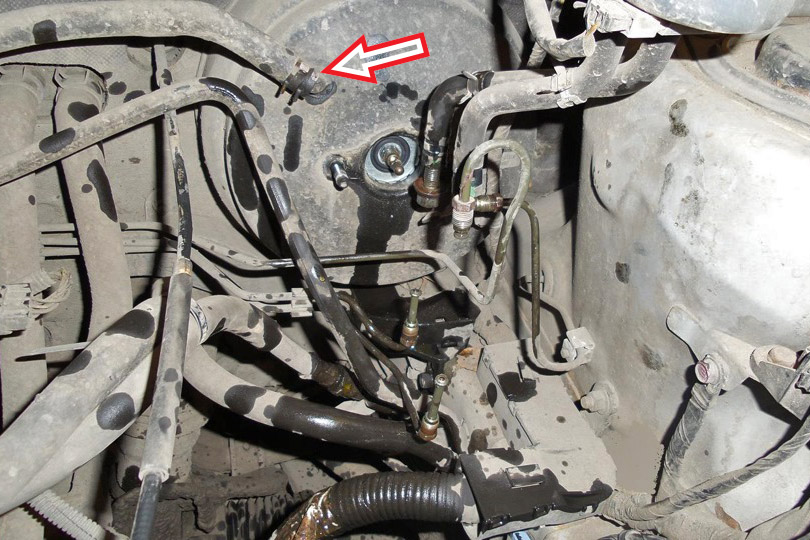

6. Разожмите хомут и снимите тормозной шланг с вакуумного усилителя.

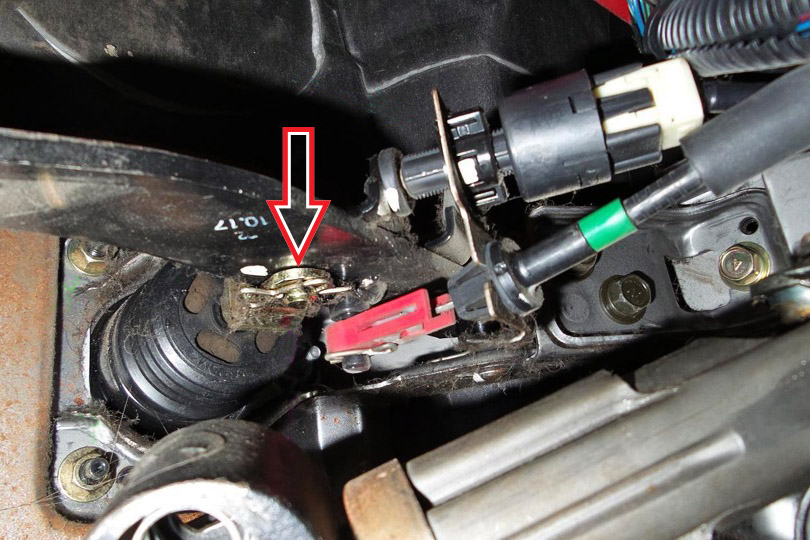

7. В салоне автомобиля, в зоне педального узла, снимите стопорную скобу и выймите основной крепеж педали тормоза к штоку вакуумного усилителя.

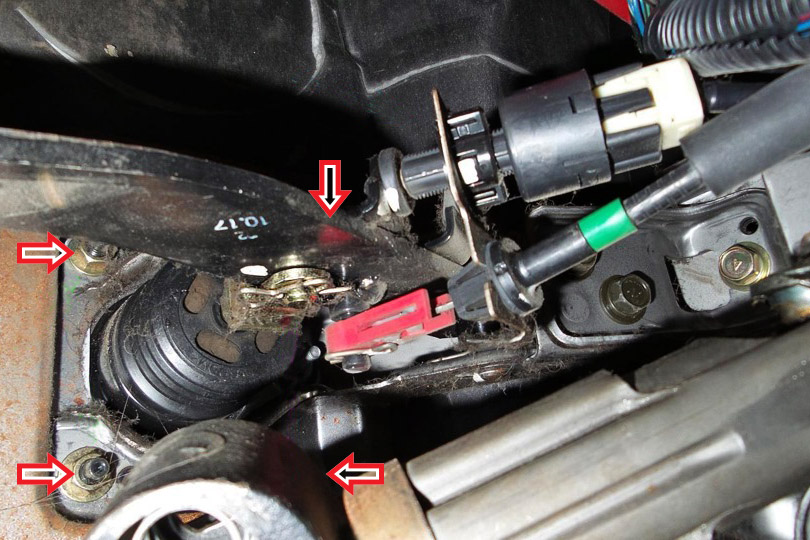

8. Открутите четыре гайки крепежа вакуумного усилителя. Две гайки на изображении не видны, но примерные места их расположения помечены стрелками. Снимите вакуумный усилитель.

9. Замените старые детали новыми.

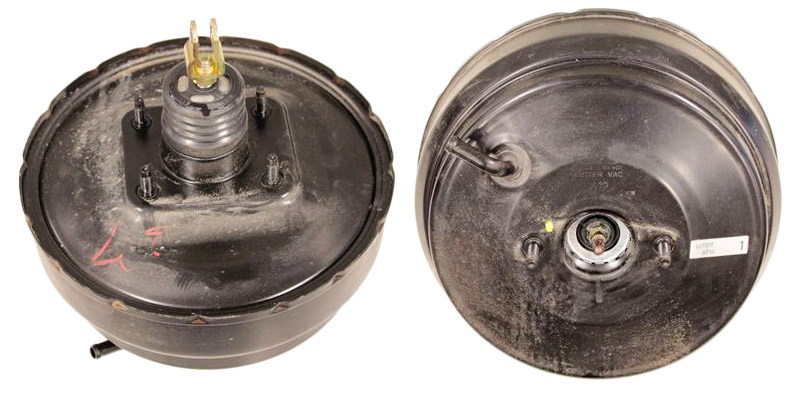

Вакуумный усилитель тормозов Митсубиси Аутлендер (MR977202, 4630A034)

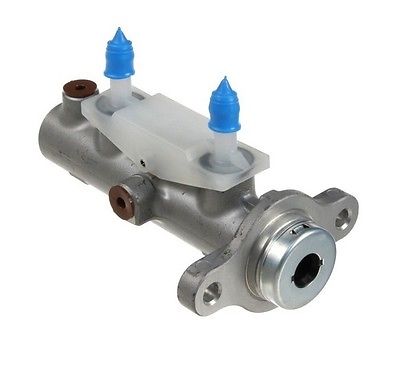

Главный тормозной цилиндр Митсубиси Аутлендер (MR289188, MN113522)

10. Сборка деталей производится в обратной последовательности.

11. Залейте новую тормозную жидкость (если сливалась) и прокачайте тормозную систему.

12. Проверьте как загораются лампы стоп-сигналов. При необходимости, отрегулируйте положение датчика включения тормозов, изменяя длину выступающего штока.
