Замена рабочей жидкости и прокачка системы гидроусилителя руля Mitsubishi Outlander 2003 - 2008

Инструменты:

• Домкрат подкатной
• Опоры под автомобиль (2 шт.)
• Плоскогубцы

Детали и расходники:

• Рабочая жидкость ГУР
• Емкость для слива отработанной жидкости

Примечания:

Рекомендуемая рабочая жидкость: ATF DEXRON III или DEXRON II.

1. Поднимите автомобиль и установите его переднюю часть на две опоры так, чтобы передние колеса можно было свободно поворачивать.

2. Отсоедините возвратный шланг и наденьте на него виниловый шланг и слейте рабочую жидкость в емкость.

Надевать (удлинять для слива) виниловый шланг не обязательно, но необходимо следить за тем, чтобы жидкость не вылилась в подкапотное пространство.

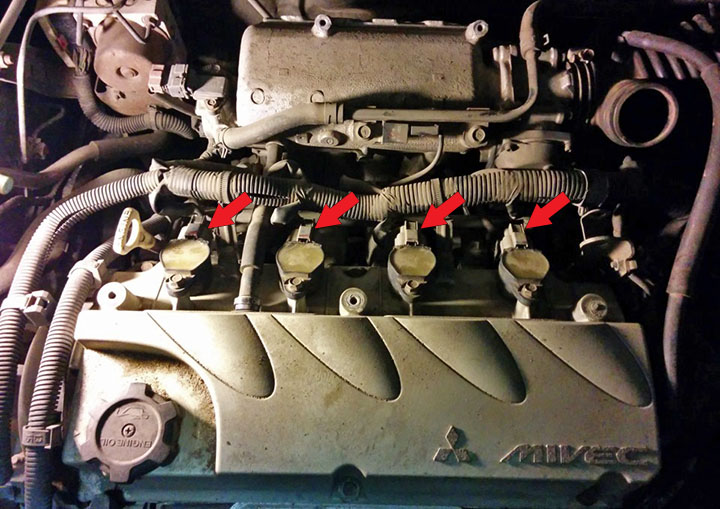

3. Отсоедините разъемы катушки зажигания.

Примечание:

Этот этап делается для того, чтобы двигатель не смог завестить и выйти на обычный рабочий режим во избежание завоздушивания системы ГУР. На практике, иногда, не отключают катушки, а просто с помощником пускают двигатель кратковременно на 1-2 секунды, несколько раз.

4. При прокручивании двигателя стартером, поверните несколько раз на полный ход рулевое колесо влево и вправо чтобы слить остатки рабочей жидкости из системы.

5. Подсоедините на место возвратный шланг и закрепите фиксатор.

6. Заполните бачок рекомендуемой рабочей жидкостью между метками «МАХ» и «MIN», затем удалите воздух из системы.

Удаление воздуха из системы (прокачка)

7. Для удаления воздуха из гидросистемы усилителя рулевого управления, сделайте вручную несколько оборотов шкива насоса гидроусилителя.

8. Сделайте 5-6 полных поворотов рулевого колеса влево и вправо.

9. Отсоедините свечные провода высокого напряжения или провода от катушек зажигания (если ранее этого не сделали).

10. Сделайте несколько кратковременных включений стартера при постоянных поворотах рулевого колеса влево и вправо (пять или шесть раз в течении 15-20 секунд).

Примечание:
Во время удаления воздуха нужно постоянно доливать рабочую жидкость в бачок и следить, чтобы ее уровень не опускался ниже нижнего положения фильтра. Если удаление воздуха производить при работающем двигателе, то произойдет подсос воздуха и его попадание в рабочую жидкость. Поэтому удаление воздуха из гидросистемы необходимо производить только при проворачивании коленчатого вала двигателя стартером.

11. Подсоедините свечные провода высокого напряжения или провода к катушке зажигания. Запустите двигатель и оставьте его работать на холостом ходу.

12. Проверните рулевое колесо вправо и влево до исчезновения пузырьков воздуха в бачке гидросистемы усилителя.

13. Убедитесь в том, что рабочая жидкость прозрачна, без помутнения, и ее уровень в бачке соответствует нормальному положению на измерительном щупе. Убедитесь, что разница уровней жидкости при левых и правых поворотах рулевого колеса незначительна.

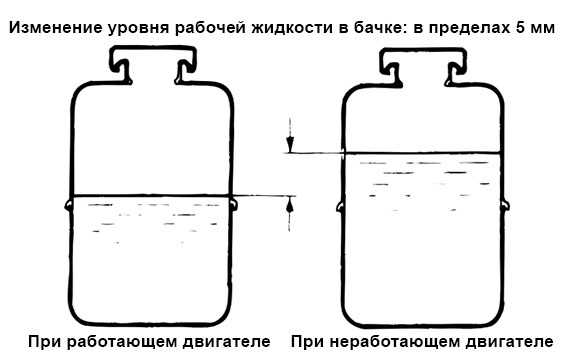

14. Убедитесь, что разница между уровнем рабочей жидкости в бачке при работающем двигателе и уровнем после остановки двигателя находится в пределах 5мм.

15. Если разница достигла 5мм или более, значит воздух удален из гидросистемы не полностью, поэтому следует повторить операцию удаления воздуха начиная с пункта 2.

Примечание:

Если уровень жидкости резко поднимается после остановки двигателя, значит воздух из гидросистемы удален не полностью. При неполном удалении воздуха из гидросистемы усилителя рулевого управления будут возникать посторонние шумы от насоса и регулирующего клапана, что приведет к сокращению срока службы насоса и других элементов гидросистемы.

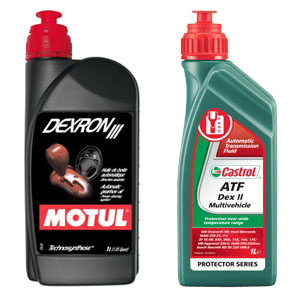

Рекомендуемые рабочие жидкости для заполнения системы ГУР: ATF DEXRON III или DEXRON II. Приблизительный объем - 1л.

В статье не хватает:

• Фото инструментов
• Качественных фото ремонта
