Схемы фар головного света Mitsubishi Outlander 2003 - 2008

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Схема 1 фар головного света Mitsubishi Outlander 2003 - 2008

Схема фар головного света №1

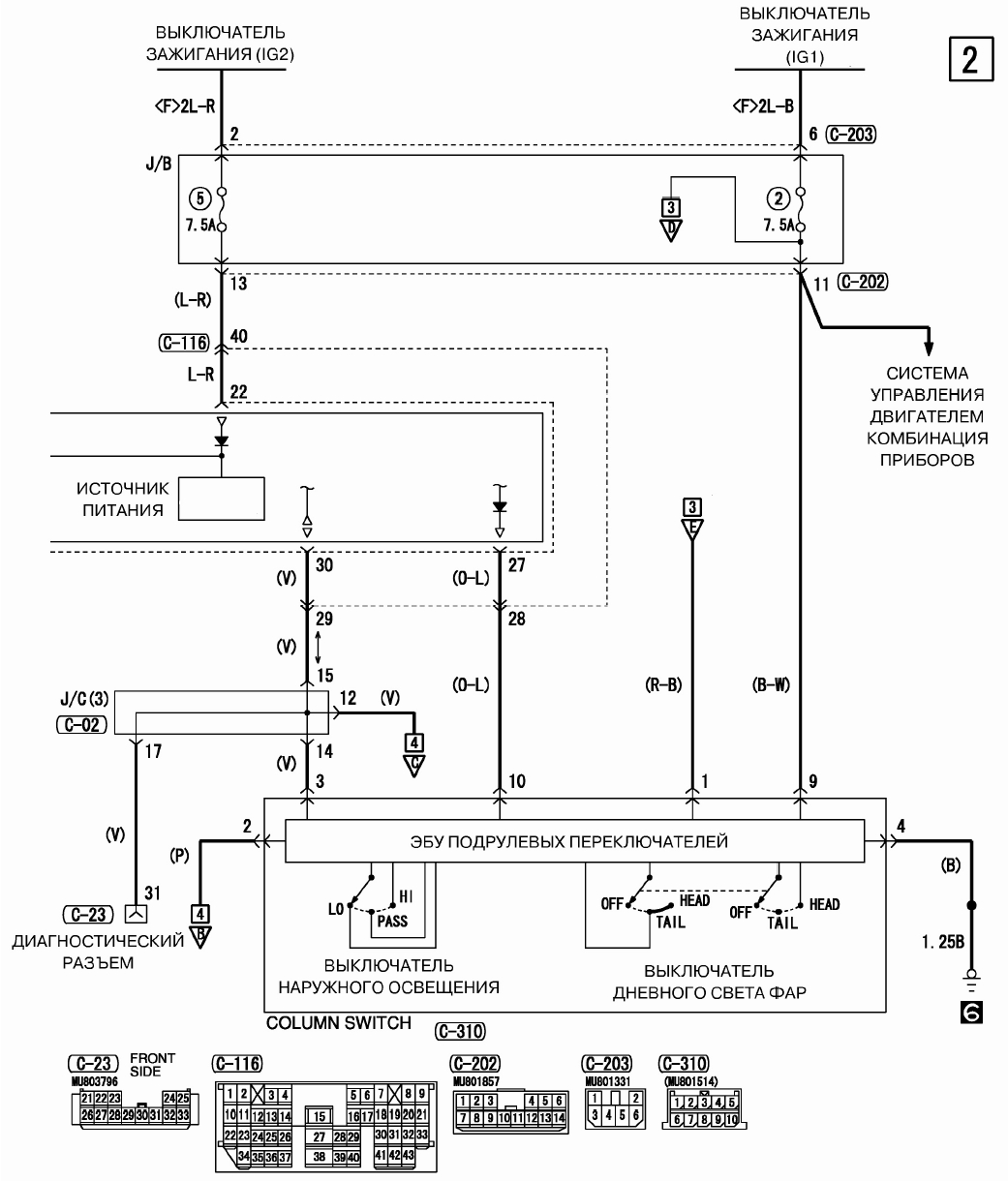

Схема №2 фар головного света Mitsubishi Outlander 2003 - 2008

Схема фар головного света №2

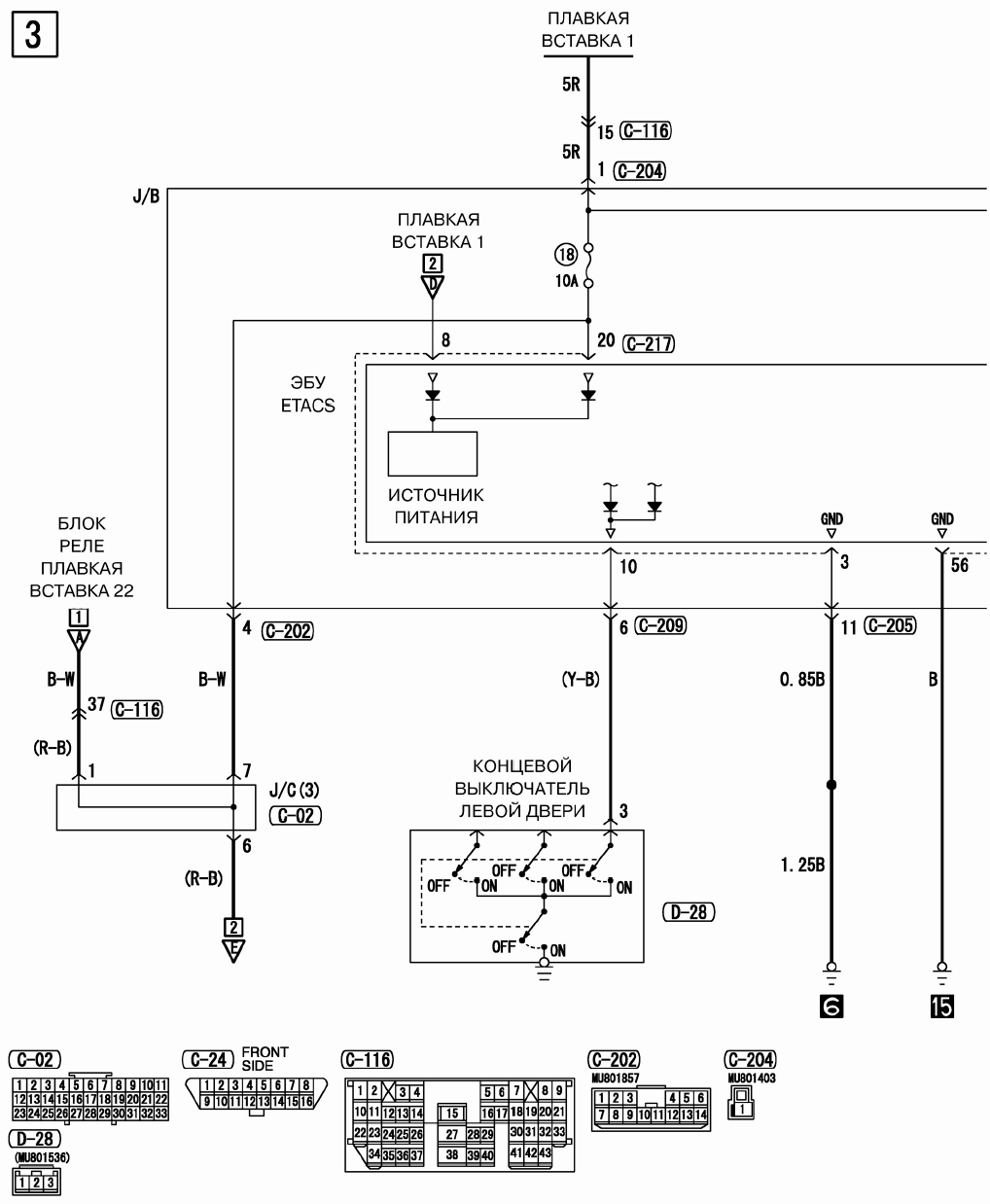

Схема №3 фар головного света Mitsubishi Outlander 2003 - 2008

Схема фар головного света №3

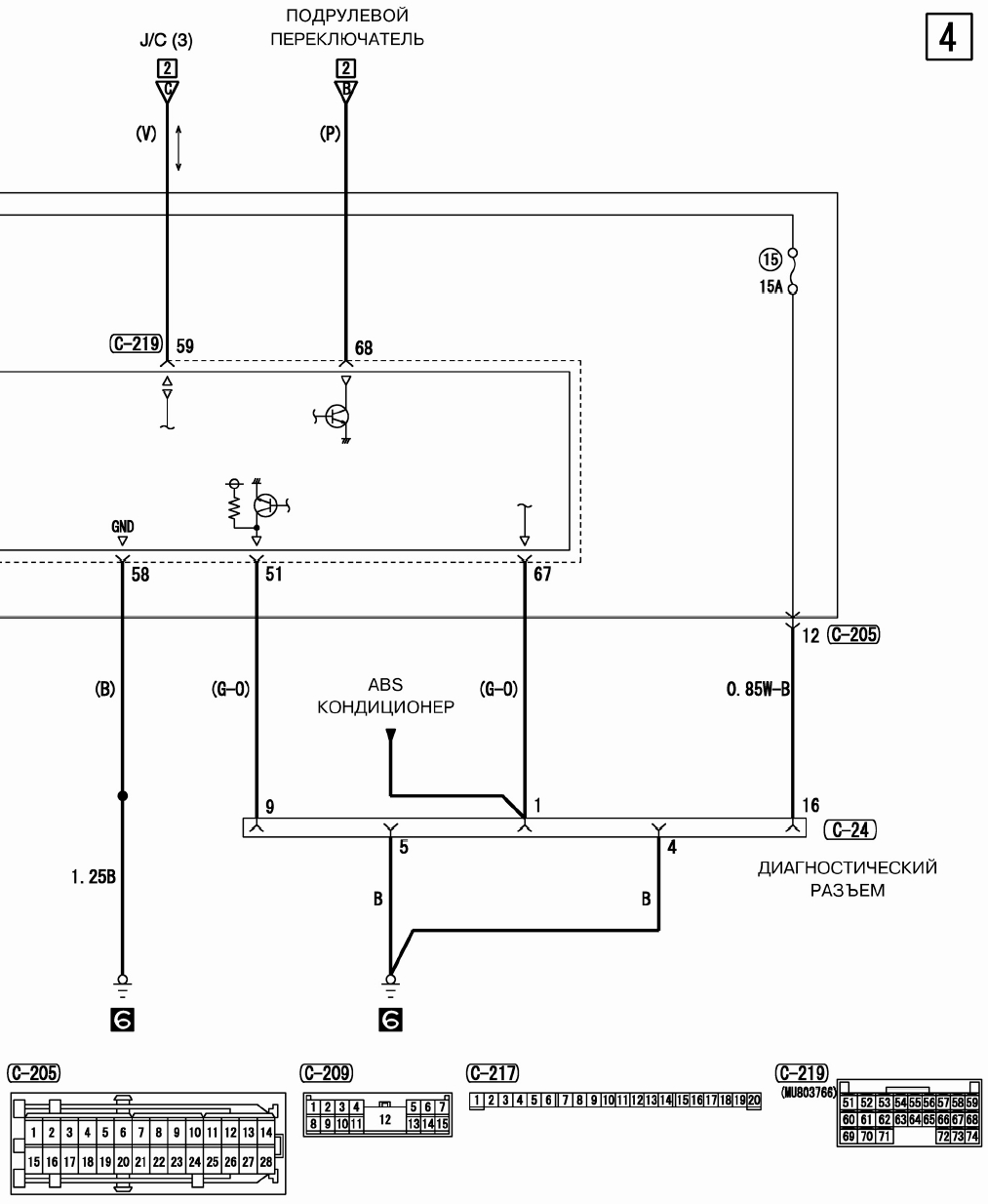

Схема №4 фар головного света Mitsubishi Outlander 2003 - 2008

Схема фар головного света №4

Источник: http://www.auto-knigi.com/model/mitsubishi_outlander/351/
