Снятие обшивок дверей Mitsubishi Outlander 2003 - 2008

Инструменты:

• Гаечный ключ накидной прямой 12 мм
• Гаечный ключ накидной прямой 15 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя

Примечания:

Перед выполнением операций, отключите провод от клеммы "минус" на аккумуляторной батарее.

Точки крепления обшивки задней двери

1 - винт под пластиковой шляпкой;

2 - саморез ручки/крючка открывания двери;

3 - саморез в ручке закрывания двери.

Снятие обшивки задней двери

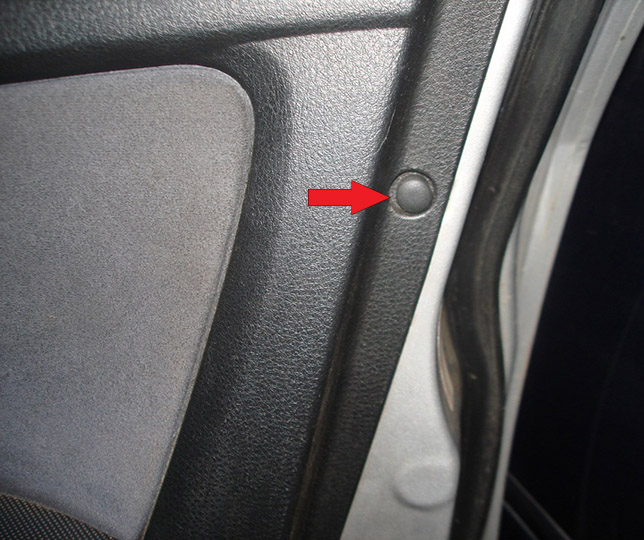

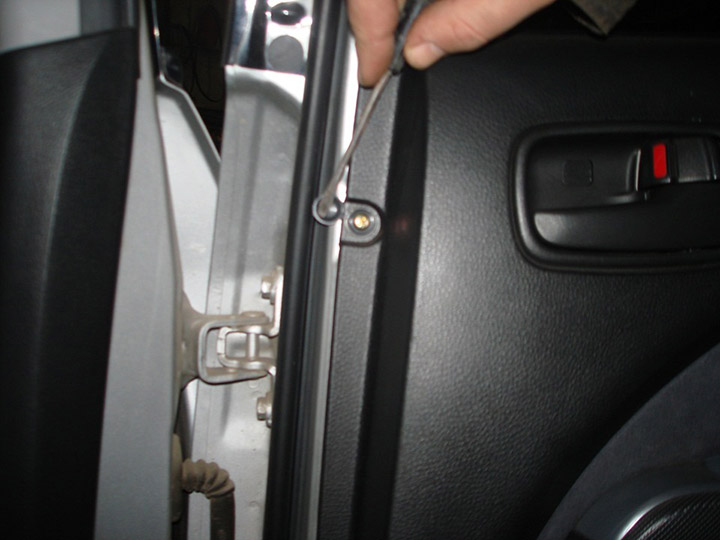

1. Снимите первую точку крепления. Аккуратно подденьте шляпку и выкрутите винт.

2. Во второй точке крепления, аккуратно подденьте квадрат-заглушку.

Выкрутите саморез под заглушкой. Рамку крючка/ручки можно не демонтировать, так она не должна мешать демонтажу обшивки.

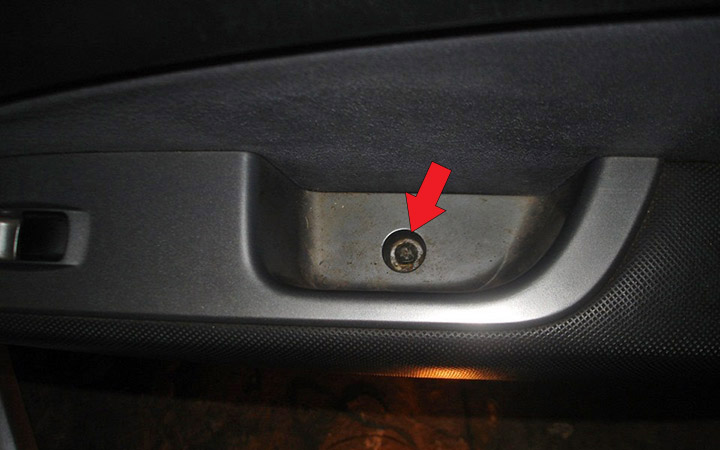

3. В третьей точке крепления, необходимо выкрутить саморез в ручке двери. Его нужно выкрутить и обязательно вынуть. Иначе, он может провалиться в свое отверстие и мешать снять обшивку.

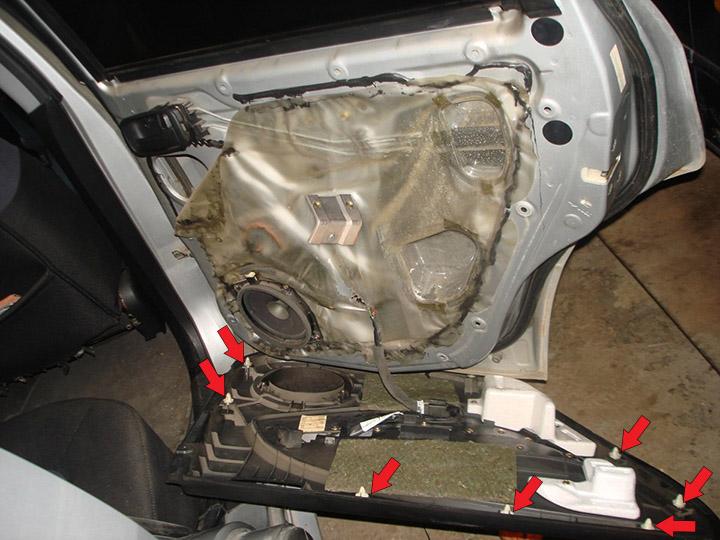

4. Аккуратно подденьте обшивку и потяните ее себя, снимите обшивку с пистонов.

5. Отсоедините разъем кнопки стеклоподъемника и снимите обшивку полностью.

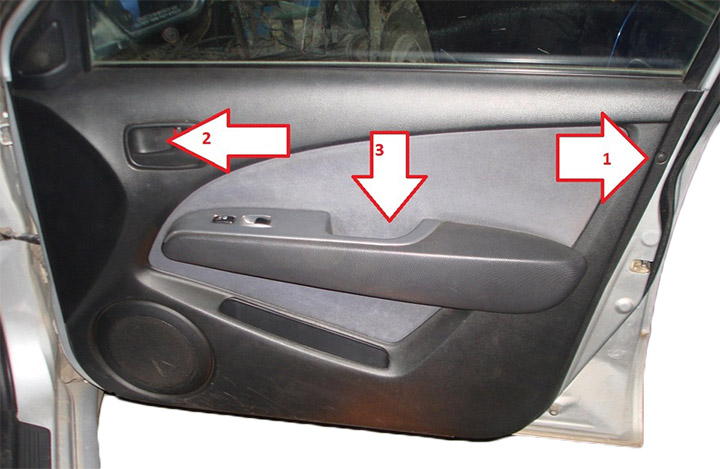

Точки крепления обшивки передней двери

1 - винт под пластиковой шляпкой;

2 - саморез ручки/крючка открывания двери;

3 - саморез в ручке закрывания двери.

Снятие обшивки передней двери

1. Снимите первую точку крепления. Аккуратно подденьте шляпку и выкрутите винт.

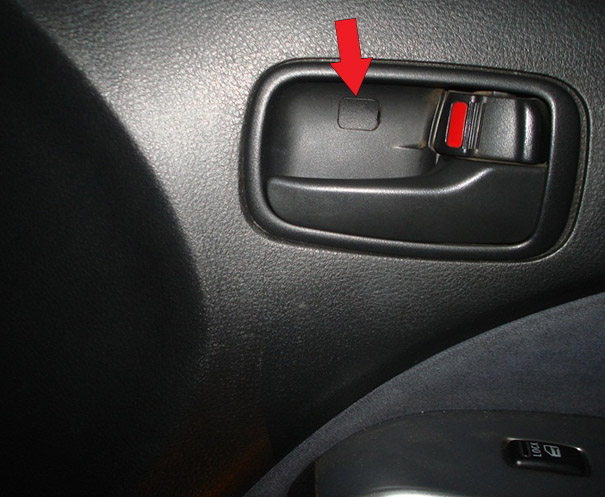

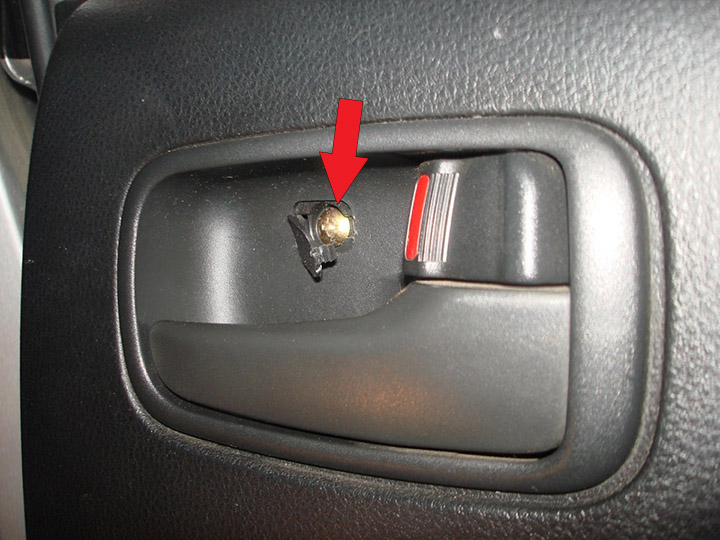

2. Во второй точке крепления, аккуратно подденьте квадрат-заглушку и под ним выкрутите саморез.

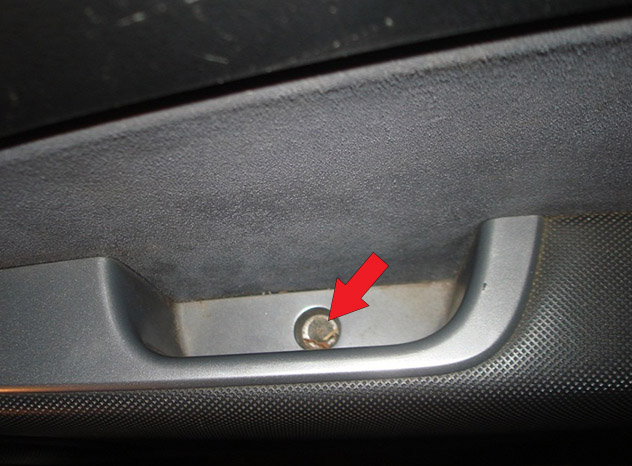

3. В третьей точке крепления, необходимо выкрутить саморез в ручке двери. Его нужно выкрутить и обязательно вынуть. Иначе, он может провалиться в свое отверстие и мешать снять обшивку.

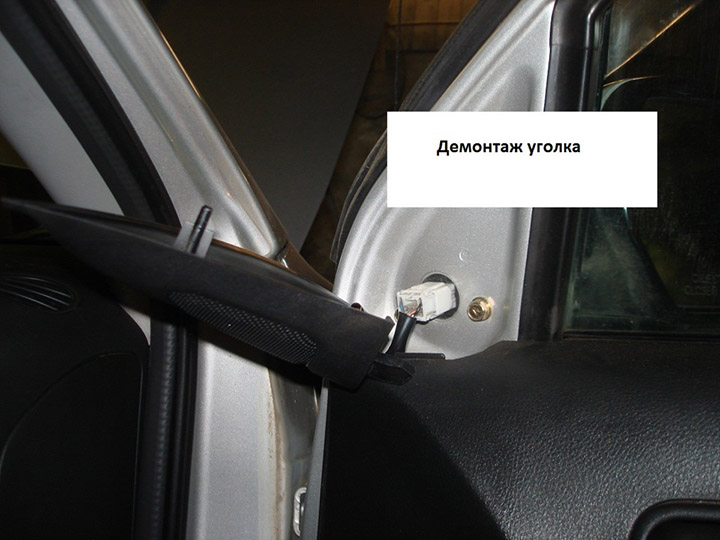

4. Подденьте отверткой и снимите пластиковый уголок двери.

5. Аккуратно подденьте обшивку и потяните ее себя, снимите обшивку с пистонов.Отсоедините разъем кнопки стеклоподъемника и снимите обшивку полностью.

Снятие обшивки двери багажного отсека

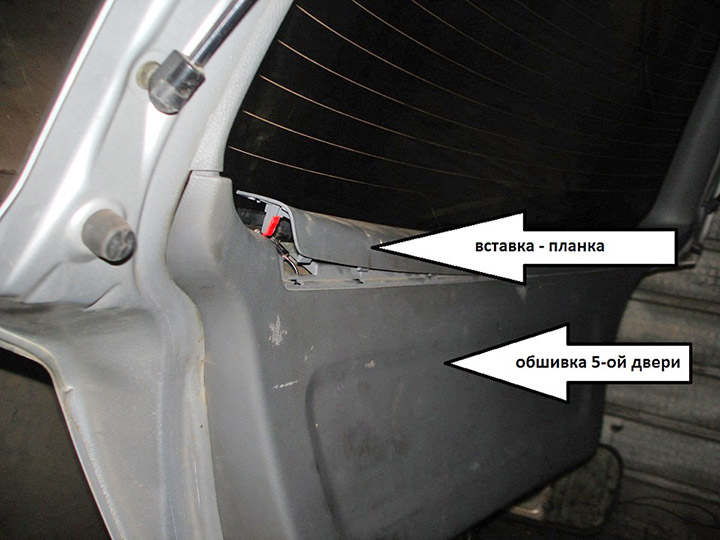

1. Обшивка двери багажного отсека состоит из двух элементов.

Примечание:

Планка нужна лишь для доступа к обогреву заднего стекла. Если нужно снять всю обшивку, её можно и не вынимать, но нужно быть аккуратными: при снятии обшивки она может выскочить сама, упасть и поцарапаться.

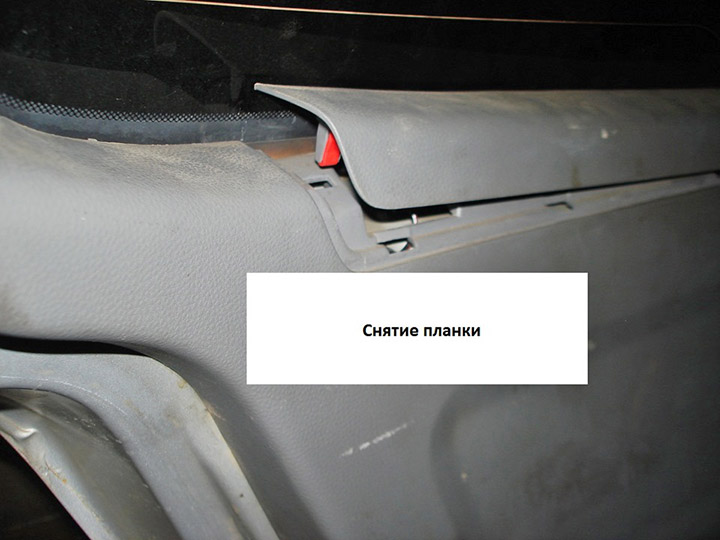

2.  Для снятия планки, ее нужно поддеть отверткой (держится она на 5 легкосъемных пистонах).

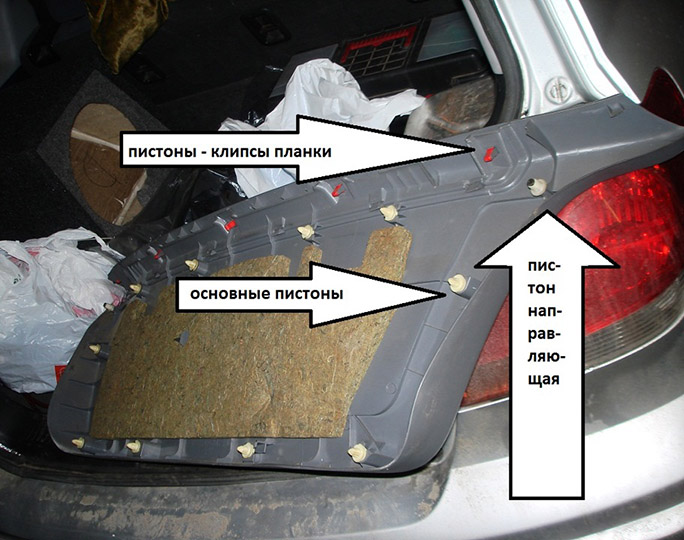

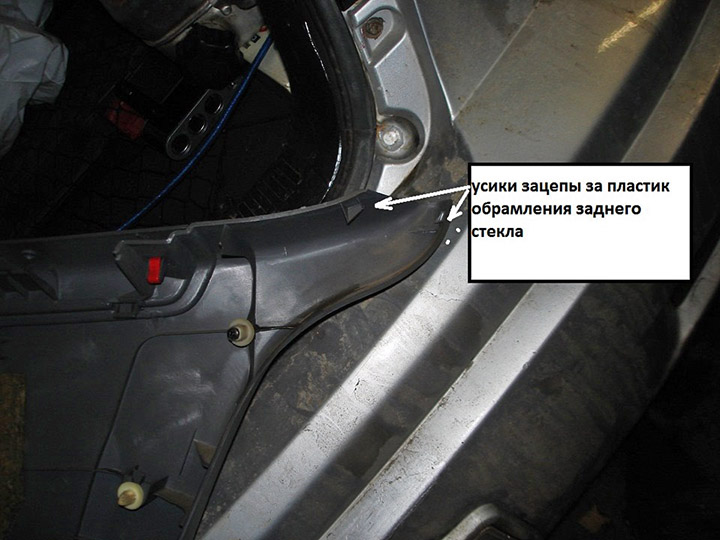

3. Обшивка держится на 10 пистонах и двух пистонах – направляющих. Обшивка имеет 4 усика, по два с каждой стороны, для защелкивания на пластик обрамления заднего стекла. Аккуратно подденьте обшивку и потяните ее в противоположную сторону от крышки. Лучше начинать снизу, что бы не повредить усики защелки на пластике обрамления стекла.

Устанавливаются все обшивки обратно по похожему сценариями. Необходимо приложить обшивку, попасть направляющими пистонами в отверстия и легкими ударами ладони, вставьте пистоны на место.
