Снятие панели приборов в автомобиле Ford Focus 2

Примечание:

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.

Снятие панели приборов (торпедо) на Форд Фокус 2

Отосединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем рулевое колесо.
Снимаем верхний и нижний кожухи рулевой колонки.
Снимаем подрулевые переключатели и соединитель.

Снимаем комбинацию приборов.
Снимаем облицовку туннеля пола.

Отверткой поддеваем заглушку на правой передней облицовке туннеля пола.

Снимаем ее.

Ключом Torx T-25 отворачиваем саморез крепления правой передней облицовки туннеля пола.

Снимаем ее.
Аналогично снимаем левую переднюю облицовку туннеля пола, отвернув 2 самореза.

Ключом Torx T-25 отворачиваем винт крепления нижней декоративной накладки панели приборов.

Отжимаем нижнюю накладку от панели приборов.

Преодолевая сопротивление держателей, отводим ее от панели приборов.

Отжимаем 2 пружинных фиксатора.

Отсоединяем колодку жгута проводов от диагностического разъема.

Через образовавшийся боковой проем в панели приборов, рукой поджимаем фиксаторы блока управления освещением и вынимаем его из гнезда панели приборов.

Нажимаем на фиксатор.

Отсоединяем колодку жгута проводов от блока управления освещением.

Отжимаем от левой передней стойки кузова облицовку.

Снимаем ее.
Аналогично снимаем облицовку правой стойки кузова.

Пальцами обеих рук поддеваем декоративную облицовку центральной консоли панели приборов.

Снимаем ее.

Отворачиваем четыре винта, отсоединяем колодку проводов, штекер антены и снимаем головное устройство системы звуковоспроизведения.

Через проем, образовавшийся после снятия головного устройства системы звуковоспроизведения, рукой поджимаем два нижних фиксатора воздуховода.

Извлекаем его в сборе с дефлектором из отверстия панели приборов.
Аналогично снимаем другой центральный воздуховод в сборе с дефлектором.

Преодолевая сопротивление фиксаторов.

Снимаем боковую облицовку панели приборов.
Снимаем вещевой ящик.
Через проем, образовавшийся после снятия боковой облицовки панели приборов, снимаем правый воздуховод аналогично центральным.
Левый воздуховод снимаем аналогично.

Снимаем блок управления отоплением, вентиляцией и кондиционированием воздуха.

Отсоединяем колодки жгутов проводов от панели выключателей центральной консоли и снимаем ее в сборе с выключателями.

Используя проем в панели приборов, образовавшийся после снятия головного устройства системы звуковоспроизведения, сжимаем фиксатоы выключателя аварийной сигнализации и вынимаем его из отверстия панели приборов.
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя аварийной сигнализации, после чего колодку вместе со жгутом проводов проталкиваем через отверстие обратно внутрь панели приборов.

Снимаем крышку с электрической розетки в нише центральной консоли.

Отверткой с тонким лезвием нажимаем на фиксатор рассеивателя розетки.

Вынув металлический корпус из гнезда рассеивателя, отсоединяем от него колодку проводов.

Вынув рассеиватель розетки, отсоединяем от него колодку проводов лампы подсветки.

Справа под панелью приборов головкой «на 10» отворачиваем два болта крепления кронштейна подушки безопасности к каркасу панели, затем нажимаем на фиксаторы и отсоединяем колодку жгута проводов от подушки безопасности пассажира.

С левой стороны ключом Torx T-25 отворачиваем три самореза крепления панели приборов к каркасу.

Справа от проема под комбинацию приборов ключом Torx T-25 отворачиваем саморез крепления панели приборов к каркасу.

В нише под вещевой ящик ключом Torx T-25 отворачиваем два самореза, расположенные спереди.

И один — в глубине ниши.

Тем же инструментом, через отверстие под правый центральный дефлектор, отворачиваем один саморез.

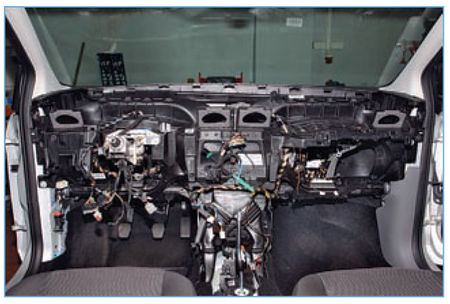

Ключом того же размера отворачиваем три самореза, расположенные за головным устройством системы звуковоспроизведения (для наглядности показаны места крепления при снятой панели приборов).

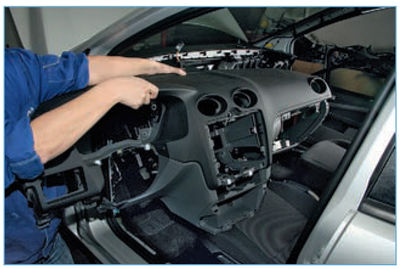

Отводим панель приборов от каркаса и вынимаем ее из салона автомобиля через проем водительской двери.
Устанавливаем панель приборов в обратной последовательности.
