Рис. 2.270. Топливные форсунки
Снятие
Сбросьте остаточное давление в топливопроводе, чтобы не произошло выброса топлива.
ВНИМАНИЕ Накрыть штуцер топливопровода ветошью, чтобы предотвратить выброс топлива под действием остаточного давления в топливопроводе. |
Снимите топливную рампу вместе с форсунками.
ВНИМАНИЕ При снятии топливной рампы примите меры предосторожности, чтобы не допустить выпадения форсунок. При снятии форсунок примите меры по предупреждению вытекания топлива. |
Проверка технического состояния

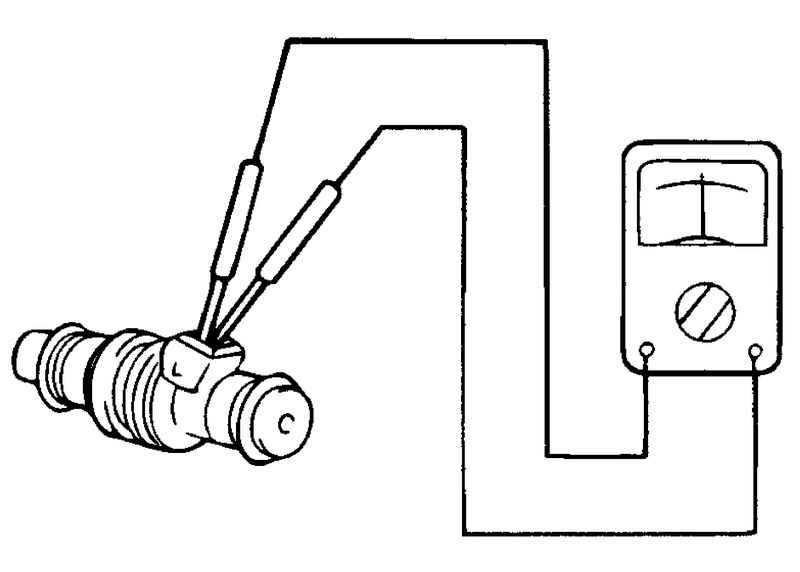

Рис. 2.271. Проверка сопротивления обмотки форсунки
Проверьте сопротивление обмотки форсунки, присоединив омметр к ее выводам (рис. 2.271).
Сопротивление обмотки форсунок: 15,9±0,35 Ом при 20 °С.
При несоответствии сопротивления норме замените форсунку.
Установка

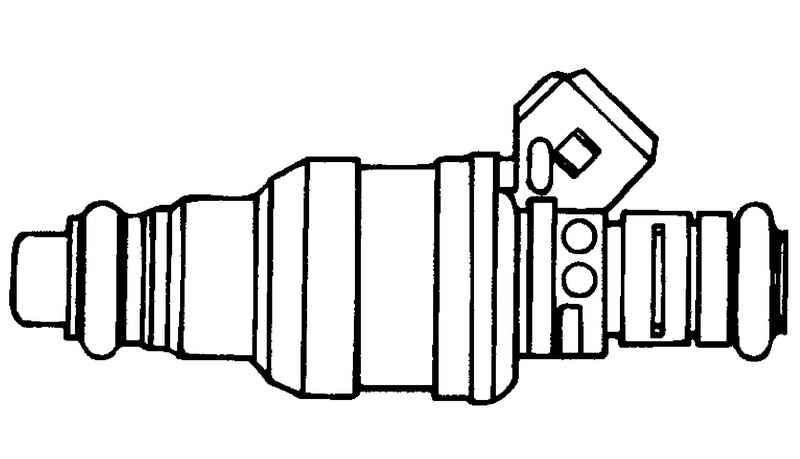

Рис. 2.272. Топливная форсунка
Установите на форсунку новое уплотнительное и теплозащитное кольцо (рис. 2.272).
Нанесите на уплотнительное кольцо растворитель, веретенное масло или бензин.

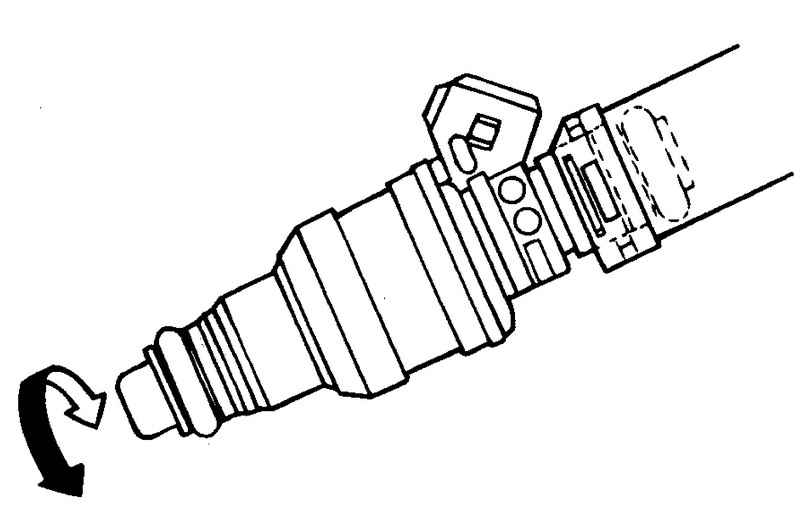

Рис. 2.273. Установка форсунки
Установите форсунку в топливную рампу, поворачивая форсунку влево-вправо (рис. 2.273).
Убедитесь в легкости вращения форсунки.
ПРИМЕЧАНИЕ Затрудненное вращение форсунки указывает на возможный перекос уплотнительного кольца. Снимите форсунку, вставьте ее в топливную рампу и снова проверьте легкость вращения. |
