Замена втулки «G» нижнего рычага Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Динамометрический ключ
  • Специальный инструмент 09545-02000
  • Специальный инструмент 09216-21200
  • Специальный инструмент 09216-21100
  • Специальный инструмент 09624-34000

Детали и расходники:

  • Втулка

Порядок выполнения

1. Установите специальные инструменты (09545-02000, 09216-21200 и 09216-21100) на нижний рычаг.



Нижний рычаг Hyundai Matrix

2. Выпрессуйте втулку.

3. Намочите мыльной водой следующие детали:

– внешнюю поверхность втулки;

– внутреннюю установочную поверхность нижнего рычага под втулку.

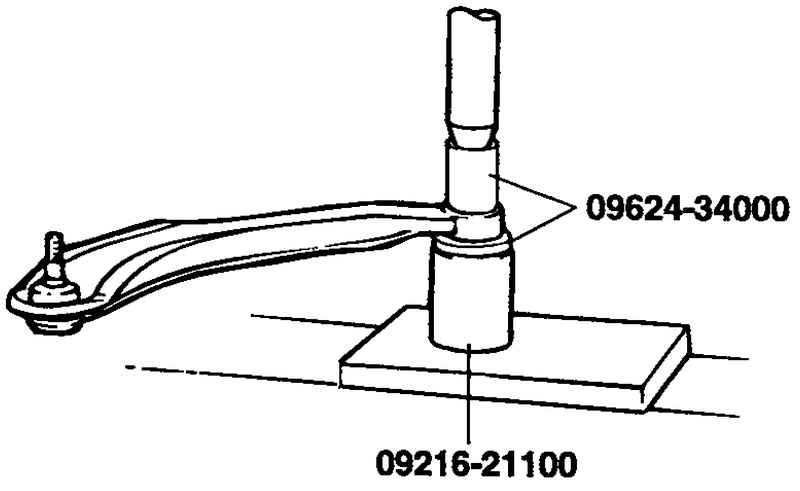

4. Установите новую втулку на нижний рычаг с помощью специального инструмента (09216-21100 и 09624-34000).

Новая втулка Hyundai Matrix

Примечания:

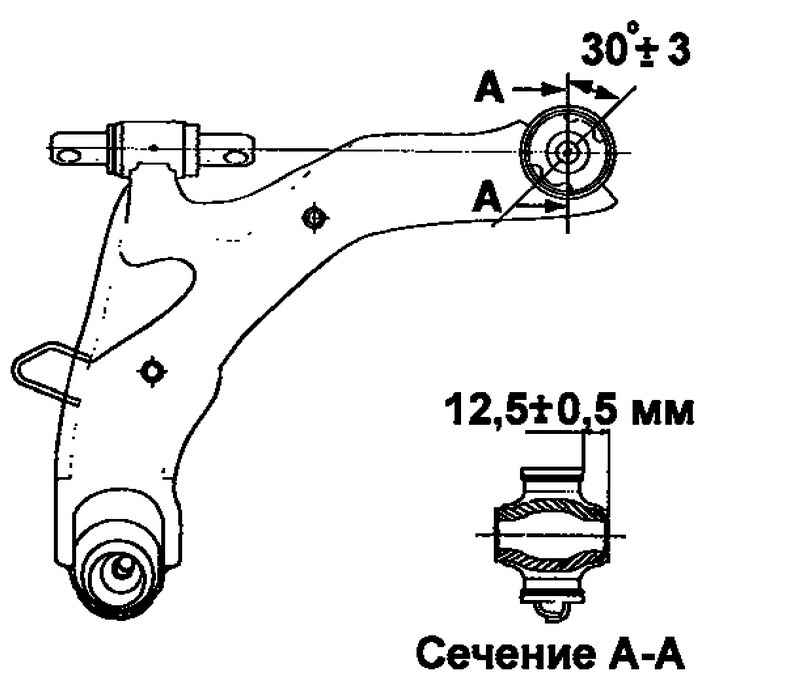

Запрессуйте втулку «G» нижнего рычага, расположив ее под углом, как показано на рисунке ниже.

Запресовать втулку Hyundai Matrix

Проверка

5. Проверьте резиновые втулки на отсутствие износа или деформации.

6. Проверьте нижний рычаг на отсутствие изгиба или трещин.

7. Проверьте защитный чехол шаровой опоры на отсутствие трещин и повреждений.

8. Проверьте все болты на отсутствие деформации и повреждений.

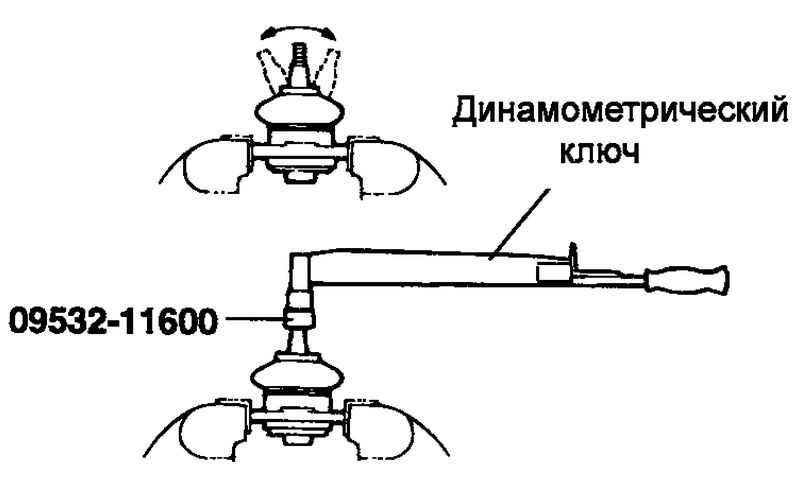

9. Проверьте момент вращения пальца шаровой опоры нижнего рычага.

Динамометрический ключ Hyundai Matrix

Внимание:

При наличии трещин или разрывов защитного чехла шаровой опоры замените шаровую опору нижнего рычага в сборе.

10. Несколько раз покачайте палец шаровой опоры нижнего рычага.

11. Измерьте момент вращения пальца шаровой опоры нижнего рычага.

Примечания:

Номинальное значение: 3,5–4 Н·м.

Если момент вращения превышает верхний предел номинального значения, то замените шаровую опору нижнего рычага в сборе.

Если момент вращения меньше нижнего предела номинального значения, то допускается повторная установка данной шаровой опоры, если отсутствует заедание и чрезмерный люфт пальца шарнира.
