Снятие, разборка, проверка и сборка насоса гидроусилителя рулевого управления Hyundai Matrix

Рис. 5.76. Насос гидроусилителя рулевого управления

Снятие

Отсоедините нагнетательный шланг от насоса гидроусилителя.

Отсоедините впускной шланг от соединительного фланца на насосе гидроусилителя и слейте рабочую жидкость в подходящую емкость.

Ослабьте болты крепления насоса гидроусилителя перед снятием ремня привода насоса.

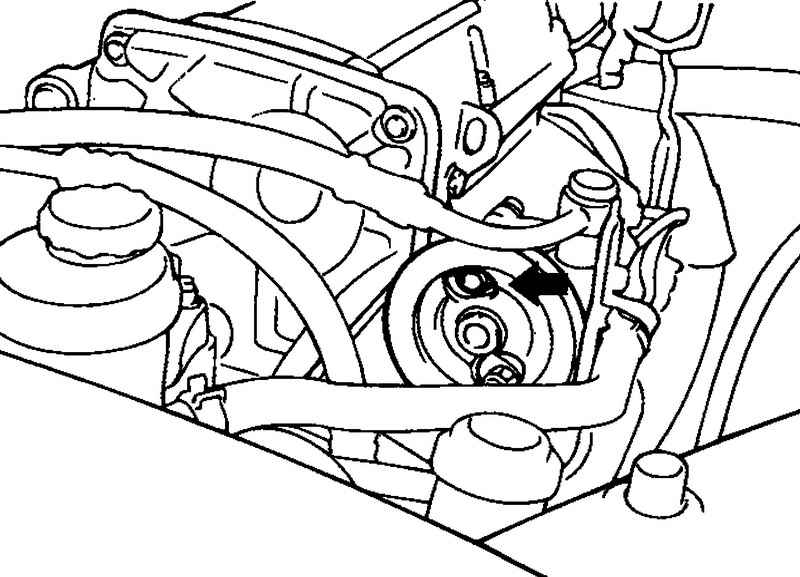

Рис. 5.77. Болт регулировки натяжения ремня привода насоса

Ослабьте болт регулировки натяжения ремня привода насоса (рис. 5.77).

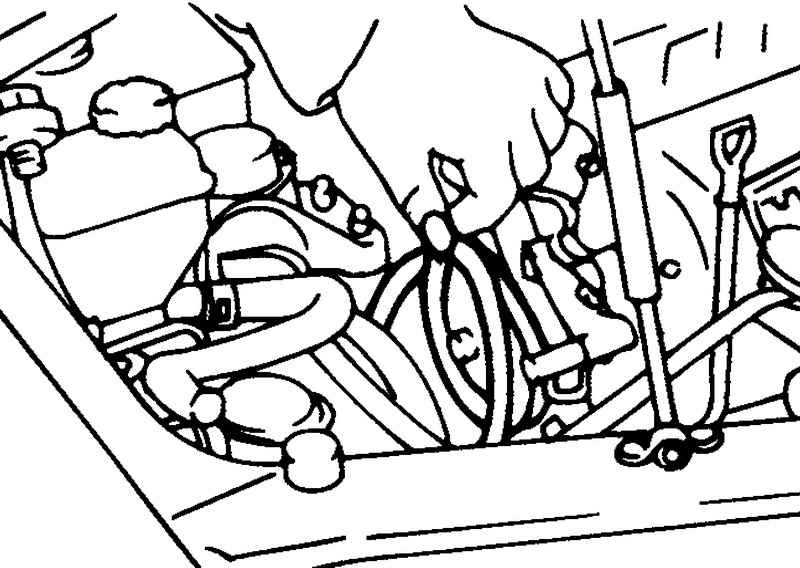

Рис. 5.78. Снятие ремня привода насоса

Снимите ремень привода насоса со шкива насоса гидроусилителя (рис. 5.78).

Полностью отверните болты крепления насоса гидроусилителя и болт регулировки натяжения ремня привода насоса.

Снимите насос гидроусилителя рулевого управления в сборе.

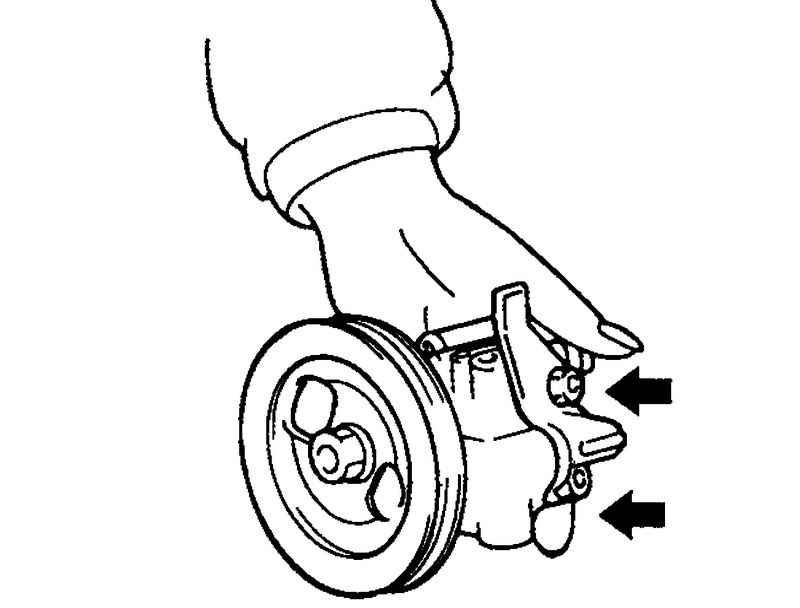

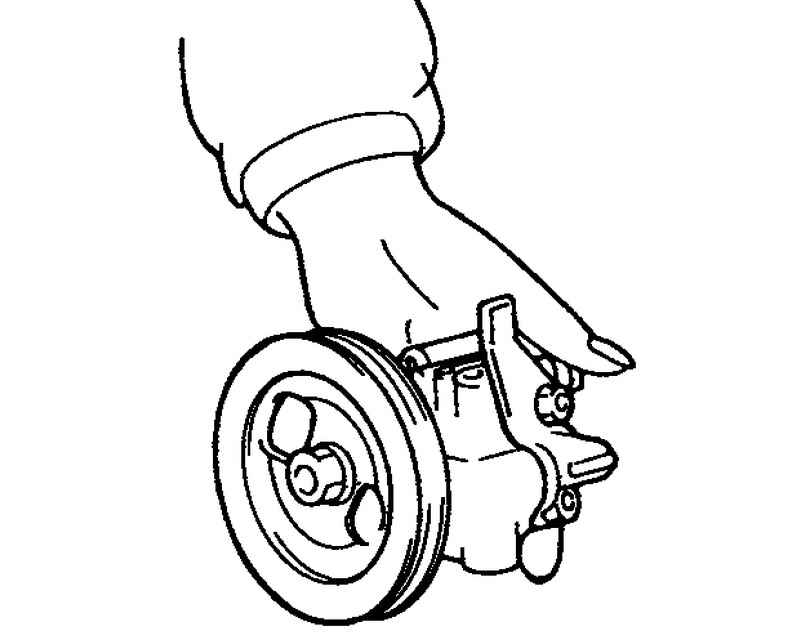

Рис. 5.79. Снятие насоса

Снимите кронштейн крепления насоса гидроусилителя рулевого управления.

Разборка

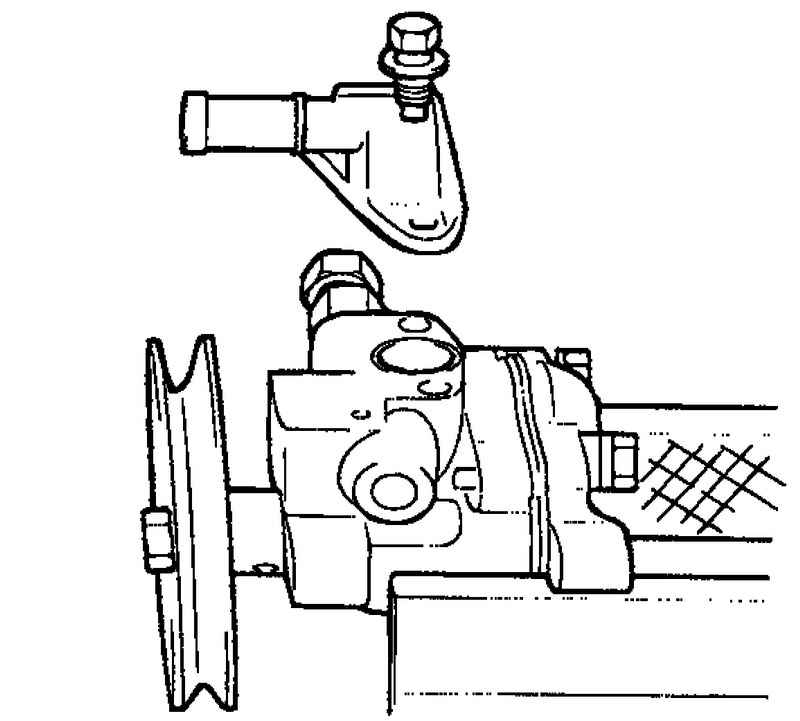

Снимите соединительный фланец впускного шланга и кольцевую прокладку с насоса гидроусилителя.

Рис. 5.80. Болты крепления крышки насоса гидроусилителя

Ослабьте четыре болта крепления и снимите крышку насоса гидроусилителя (рис. 5.80).

Снимите кулачковую шайбу.

Снимите ротор и лопасти.

Снимите боковую пластину.

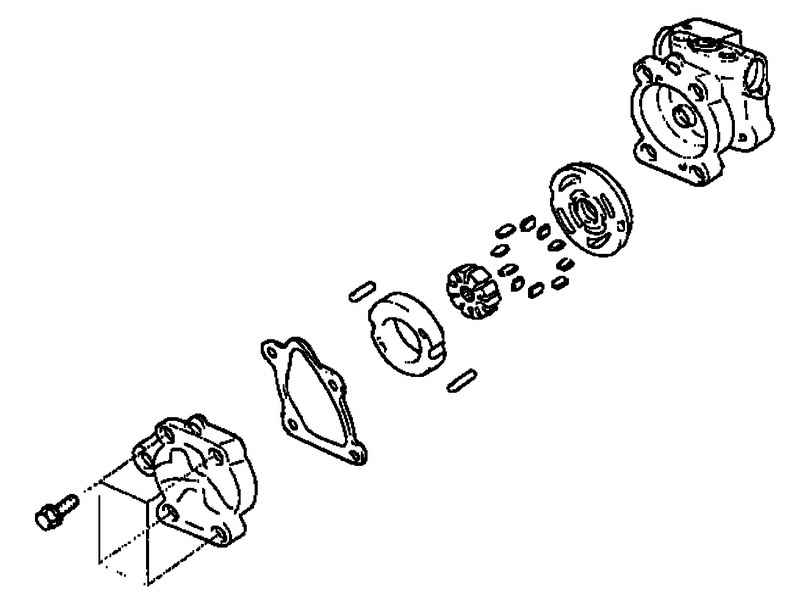

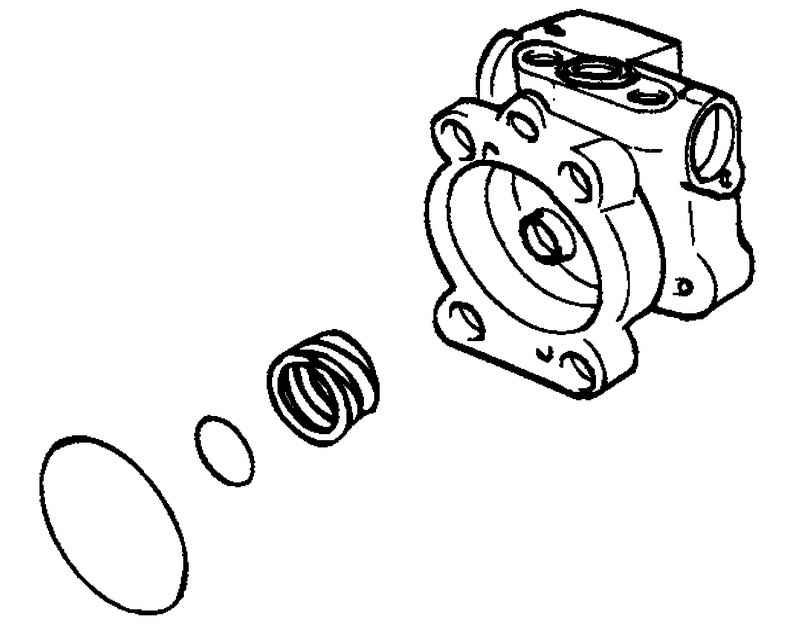

Рис. 5.81. Компоненты насоса

Снимите внутренную и внешнюю кольцевые прокладки (рис. 5.81).

Рис. 5.82. Пружина боковой пластины

Снимите пружину боковой пластины (рис. 5.82).

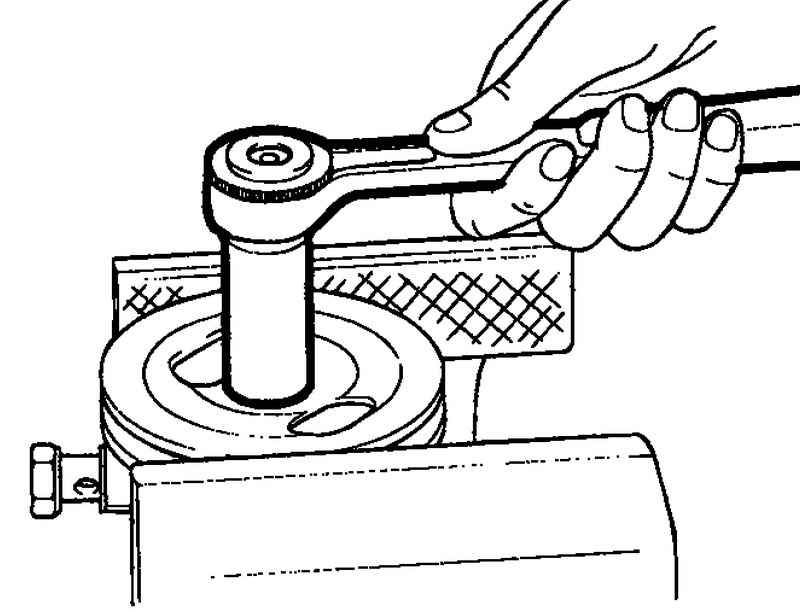

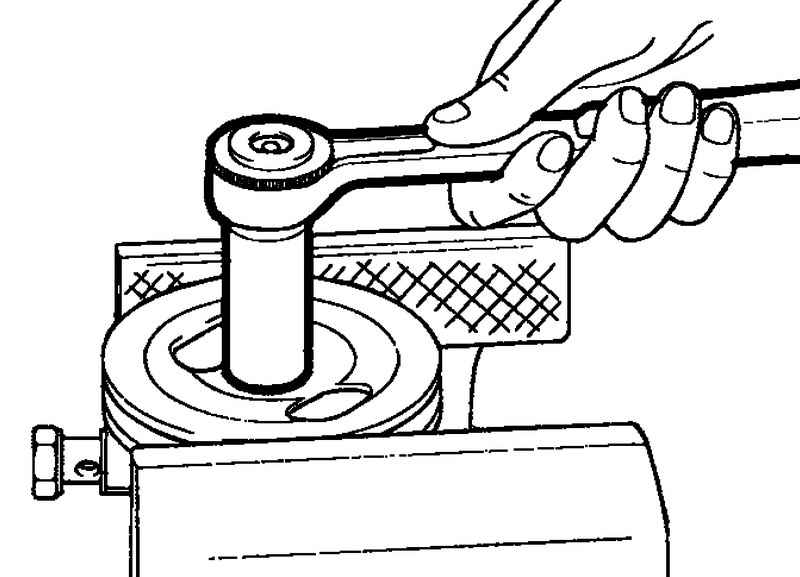

Рис. 5.83. Отворачивание гайки крепления шкива насоса

Зажмите шкив привода насоса в тисках, отверните гайку крепления и снимите пружинную шайбу (рис. 5.83).

Снимите шкив с вала привода насоса.

Рис. 5.84. Стопорное кольцо и распорная втулка-пыльник

Снимите стопорное кольцо с помощью съемника стопорных колец, затем снимите распорную втулку-пыльник (рис. 5.84).

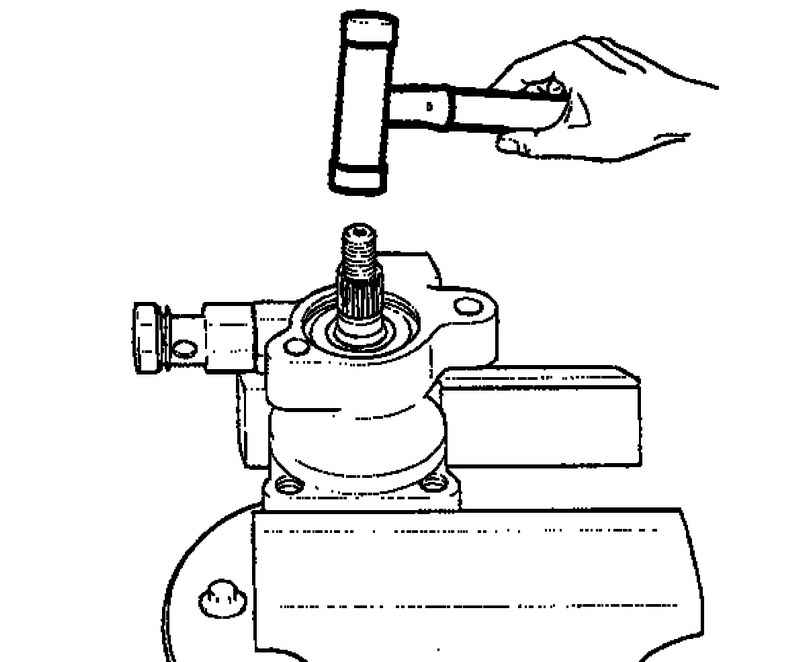

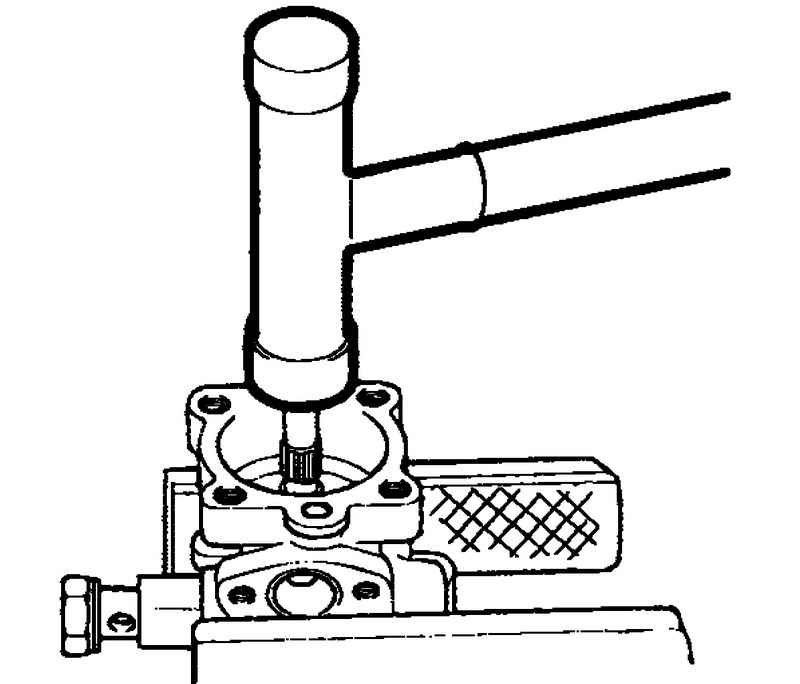

Рис. 5.85. Снятие вала привода насоса

Легкими ударами пластикового молотка со стороны ротора выбейте вал привода насоса (рис. 5.85).

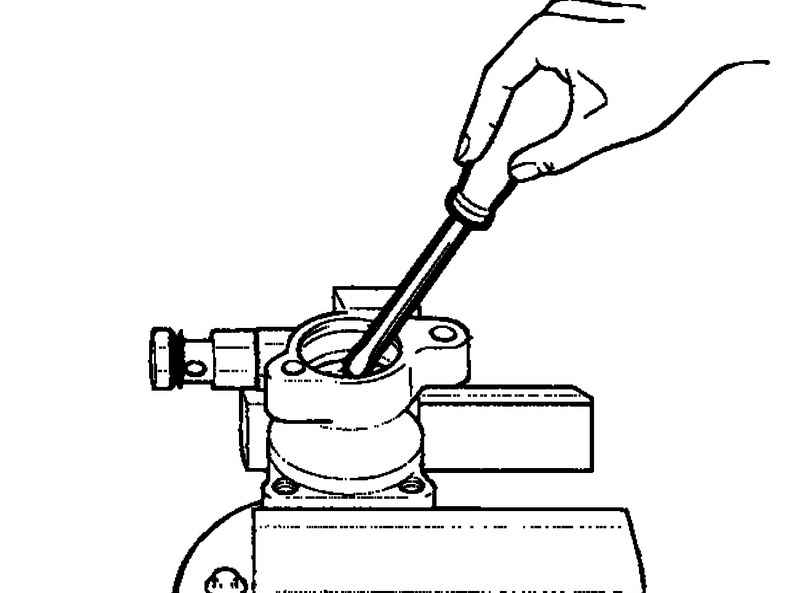

Рис. 5.86. Извлечение сальника из корпуса насоса гидроусилителя

С помощью отвертки извлеките сальник из корпуса насоса гидроусилителя (рис. 5.86).

Рис. 5.87. Штуцер корпуса насоса гидроусилителя

Снимите штуцер с корпуса насоса гидроусилителя, затем извлеките клапан регулирования расхода жидкости и пружину клапана (рис. 5.87).

Снимите кольцевую прокладку со штуцера.

Проверка

Проверьте длину пружины клапана регулирования расхода жидкости в свободном состоянии (без нагрузки).

Длина пружины клапана в свободном состоянии: 36,5 мм.

Проверьте клапан регулирования расхода жидкости на отсутствие деформации (изгиба).

Проверьте вал привода насоса на отсутствие износа или повреждений.

Проверьте ремень привода насоса на отсутствие износа или ухудшения состояния.

Проверьте отсутствие «ступенчатого» износа лопастей и пазов ротора.

Проверьте отсутствие «ступенчатого» износа на поверхности контакта лопастей и кулачковой шайбы.

Проверьте отсутствие повреждений на лопастях.

Проверьте отсутствие дорожек износа на боковой пластине или контактирующих участках между валом привода и крышкой насоса.

Сборка

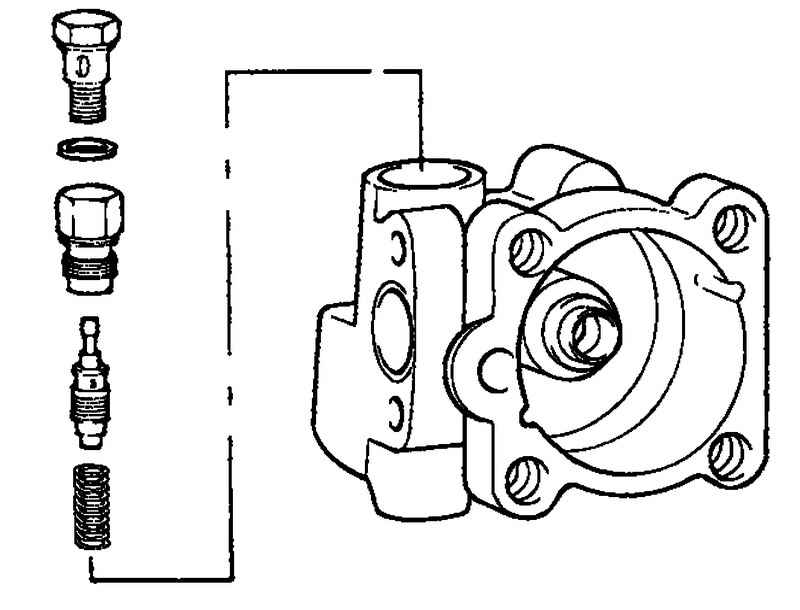

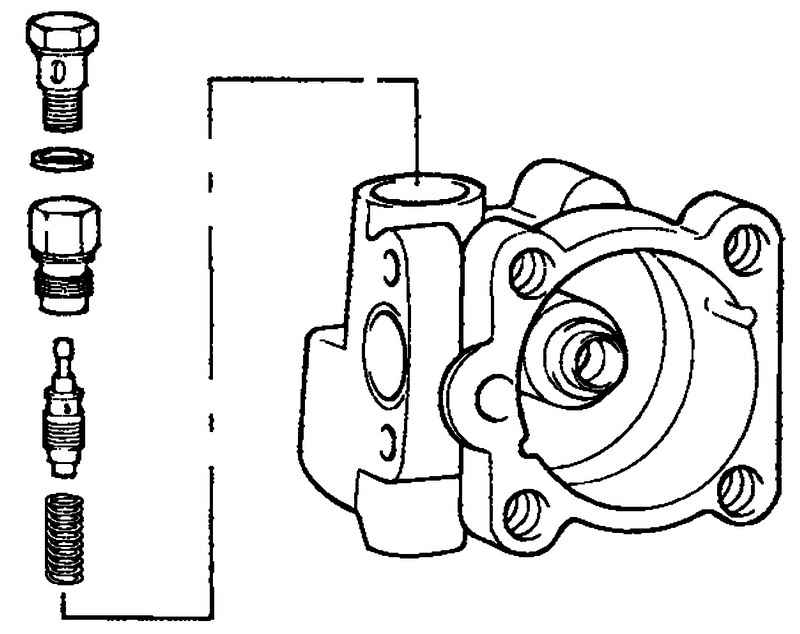

Рис. 5.88. Компоненты штуцера насоса гидроусилителя

Установите пружину клапана, клапан регулирования расхода жидкости и штуцер в корпус насоса гидроусилителя (рис. 5.88).

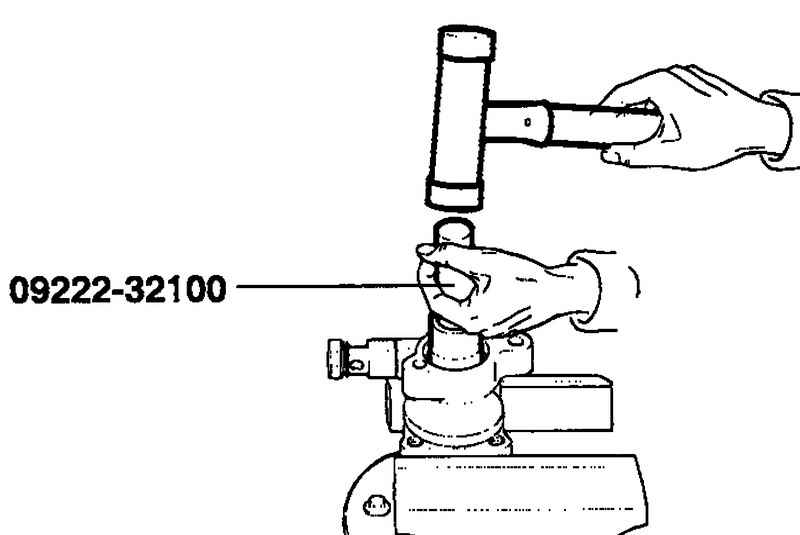

Рис. 5.89. Установка нового сальника

С помощью специального инструмента установите новый сальник в корпус насоса гидроусилителя (рис. 5.89).

Рис. 5.90. Установка вала привода насоса

Вставьте вал привода насоса в сборе в корпус насоса гидроусилителя, затем установите распорную втулку-пыльник и стопорное кольцо (рис. 5.90).

Рис. 5.91. Установка шкива насоса гидроусилителя

Установите шкив насоса гидроусилителя (рис. 5.91).

Установите пружину и внутреннюю кольцевую прокладку.

Рис. 5.92. Установка нижней кольцевой прокладки

Вставьте внешнюю кольцевую прокладку в боковую пластину, затем установите боковую пластину в корпус насоса гидроусилителя (рис. 5.92).

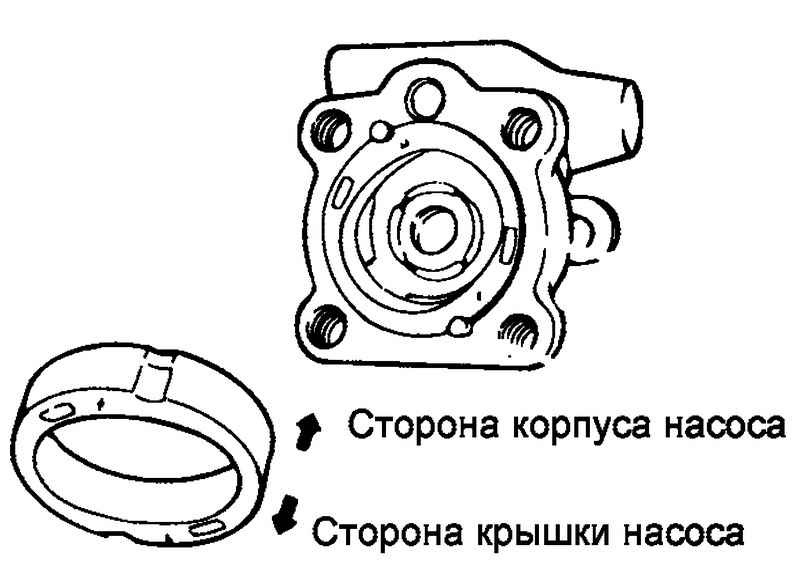

Рис. 5.93. Установка кулачковой шайбы

Установите стопорные штифты в отверстия корпуса насоса, затем установите кулачковую шайбу, уделяя особое внимание правильному направлению установки (рис. 5.93).

Установите ротор.

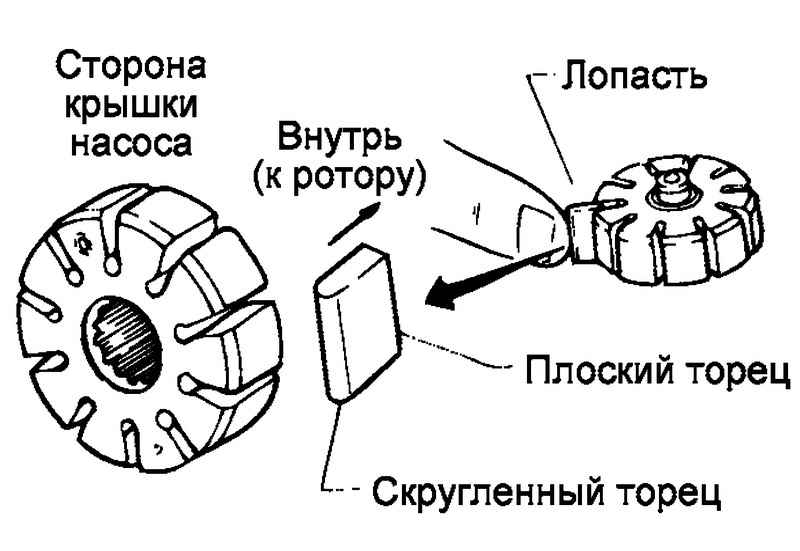

Рис. 5.94. Установка лопасти ротора насоса

Установите лопасти так, чтобы их скругленные торцы были снаружи (со стороны кулачковой шайбы) (рис. 5.94).

Рис. 5.95. Крышка насоса гидроусилителя

Установите прокладку и крышку насоса в сборе (рис. 5.95).

Установите кольцевую прокладку и соединительный фланец впускного шланга.

Установка

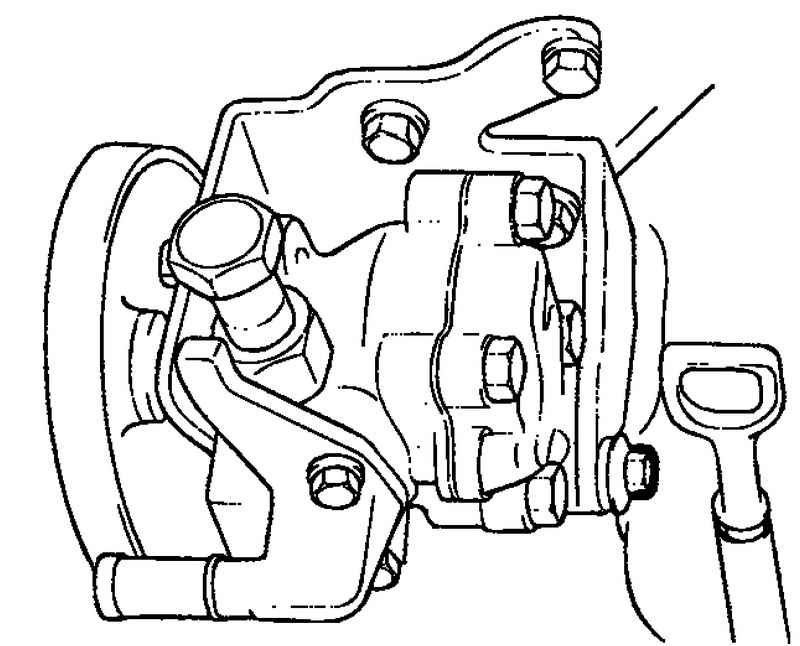

Рис. 5.96. Установка насоса гидроусилителя

После установки кронштейна и насоса наденьте на шкив насоса ремень привода и отрегулируйте его натяжение. Затяните болт регулировки натяжения регламентированным моментом (рис. 5.96).

Момент затяжки: 35–50 Н·м.

Подсоедините впускной шланг.

Затяните крепление нагнетательного шланга на насосе гидроусилителя.

Заполните гидросистему усилителя рулевого управления рекомендуемой рабочей жидкостью PSF-3.

Удалите воздух из гидросистемы усилителя рулевого управления.

Проверьте давление насоса гидроусилителя рулевого управления.
