Снятие, ремонт и установка топливного насоса Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
3 - 6 часов
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Кусачки
  • Емкость для слива топлива из модуля топливного насоса
  • Молоток малый
  • Деревянная выколотка
  • Электрофен технический

Детали и расходники:

  • Топливо
  • Топливный фильтр
  • Резиновый уплотнитель модуля топливного насоса
  • Фильтр топливоприёмника

Примечание:

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

Предварительно проверьте давление в системе подачи топлива. Если давление в системе меньше 300 кПа (3,0 кгс/см2), замените топливный фильтр (см. Замена топливного фильтра).

Если и в этом случае давление не повышается, топливный насос необходимо заменить, сняв и разобрав топливный модуль.

Снятие, ремонт и установка топливного насоса Chery Tiggo Т11

1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

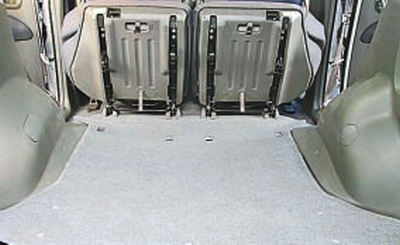

3. Откиньте заднее сиденье и снимите обивку пола, прикрывающую люк в основании кузова над топливным модулем.

Снимаем обивку пола Chery Tiggo

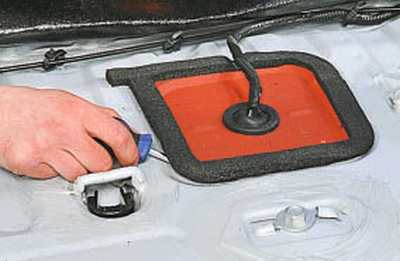

4. Подденьте отвёрткой крышку люка над топливным баком.

Поддеваем отвёрткой крышку люка над топливным баком Chery Tiggo

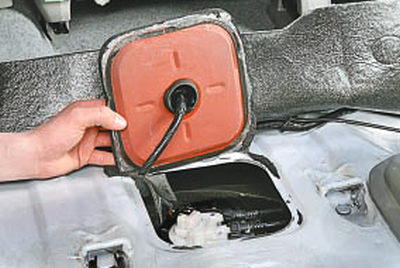

5. Отведите её в сторону.

Отводим её в сторону Chery Tiggo

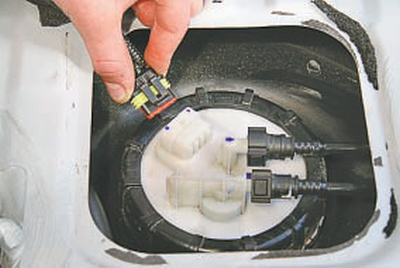

6. Отожмите фиксатор.

Отжимаем фиксатор Chery Tiggo

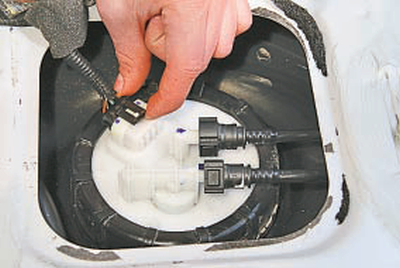

7. Отсоедините колодку жгута проводов от топливного модуля.

Отсоединяем колодку жгута проводов от топливного модуля Chery Tiggo

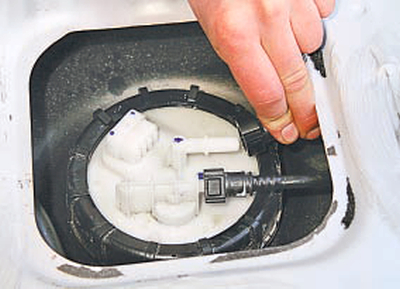

8. Сжав пластмассовые фиксаторы, отсоедините от штуцеров модуля наконечники сливного топливопровода.

Отсоединяем от штуцеров модуля наконечники сливного топливопровода Chery Tiggo

9. Аналогично отсоедините наконечник подающего топливопровода.

Аналогично отсоедините наконечник подающего топливопровода Chery Tiggo

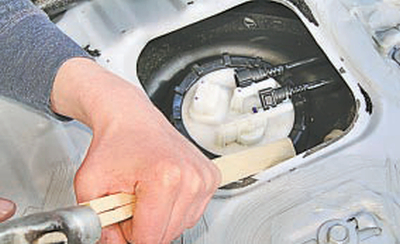

10. Ослабьте затяжку прижимного кольца крепления модуля топливного насоса к топливному баку, проворачивая кольцо против часовой стрелки аккуратными ударами молотка через деревянную выколотку.

Проворачиваем кольцо Chery Tiggo

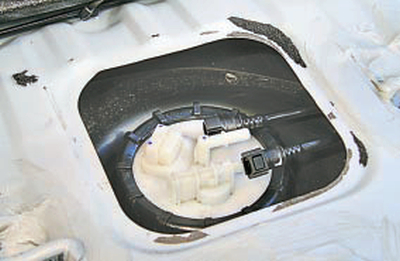

11. Отверните кольцо от горловины топливного бака.

Отворачиваем кольцо от горловины топливного бака Chery Tiggo

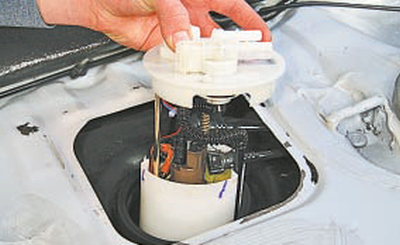

12. Запомнив положение модуля топливного насоса относительно топливного бака (чтобы облегчить его установку при обратном монтаже), аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную емкость.

Извлекаем модуль топливного насоса Chery Tiggo

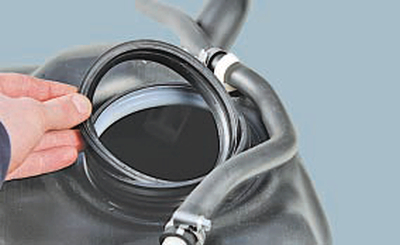

13. Модуль топливного насоса уплотнен резиновым кольцом. Снимите уплотнительное кольцо и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

Уплотнительное кольцо модуля топливного насоса Chery Tiggo

14. Перекусите кусачками пластиковый хомут.

Перекусываем пластиковый хомут Chery Tiggo

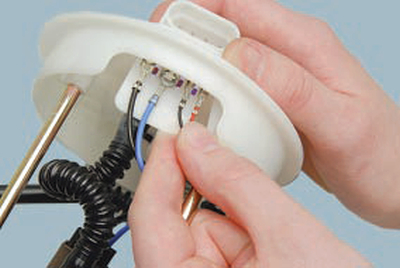

15. Отсоедините колодки проводов от клемм.

Отсоединяем колодки проводов от клемм Chery Tiggo

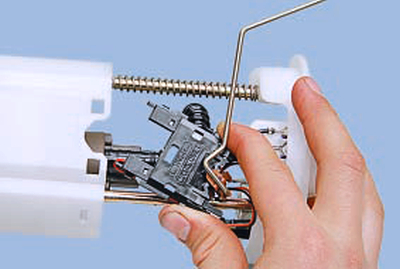

16. Отжав фиксатор, отсоедините от топливного модуля датчик уровня топлива.

Отсоединяем от топливного модуля датчик уровня топлива Chery Tiggo

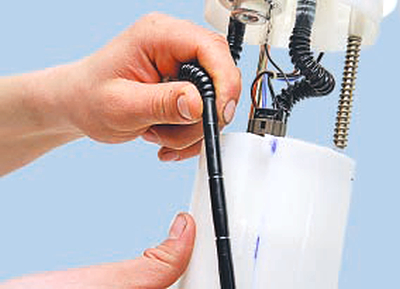

17. Выведите из держателей сливной шланг и отсоедините его от штуцера на стакане топливного модуля.

Выводим из держателей сливной шланг Chery Tiggo

Примечание:

Для отсоединения шланга от штуцера топливного модуля воспользуйтесь техническим феном. Нагрейте шланг в месте соединения со штуцером.

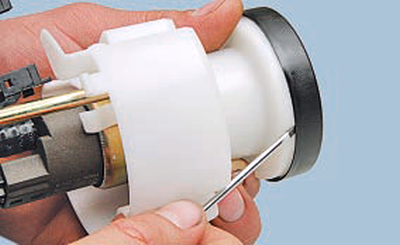

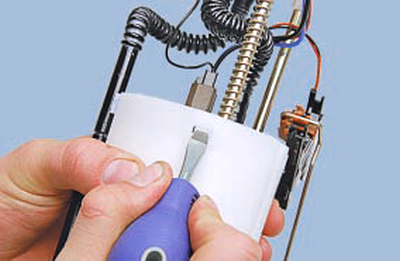

18. Отожмите отвёрткой пластмассовые фиксаторы, расположенные по периметру стакана топливного модуля.

Отжимаем отвёрткой пластмассовые фиксаторы Chery Tiggo

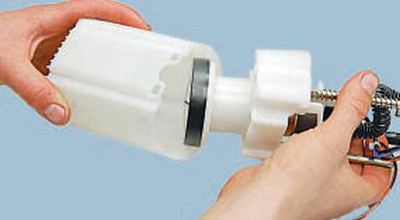

19. Извлеките из стакана топливного модуля корпус с топливным насосом и, преодолевая сопротивление резинового уплотнительного кольца, регулятор давления топлива.

Извлекаем из стакана топливного модуля корпус с топливным насосом Chery Tiggo

20. Поддев отвёрткой, снимите фильтр топливоприёмника. Промойте или замените фильтр, если он сильно загрязнен.

Снимаем фильтр топливоприёмника Chery Tiggo

21. Отожмите два пластиковых фиксатора, расположенные по бокам насоса.

Отжимаем пластиковые фиксаторы Chery Tiggo

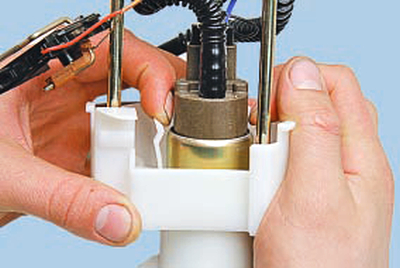

22. Извлеките из корпуса топливный насос.

Извлекаем из корпуса топливный насос Chery Tiggo

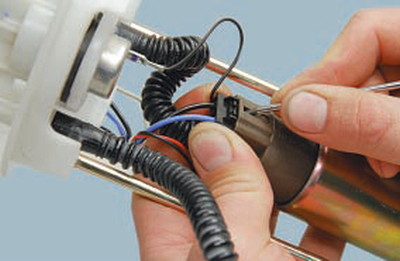

23. Сожмите фиксатор.

Сжимаем фиксатор Chery Tiggo

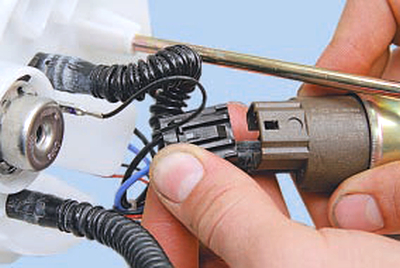

24. Отсоедините колодку жгута проводов от вывода топливного насоса.

Отсоединяем колодку жгута проводов от вывода топливного насоса Chery Tiggo

25. С помощью технического фена нагрейте шланг в месте его присоединения к штуцеру топливного насоса и отсоедините шланг.

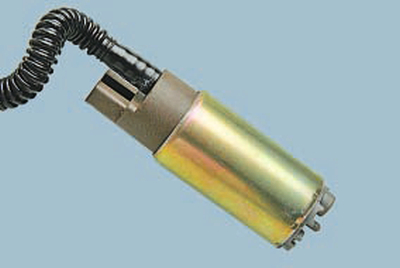

Топливный насос Chery Tiggo

26. Отсоедините колодку «массы» от клеммы регулятора давления топлива.

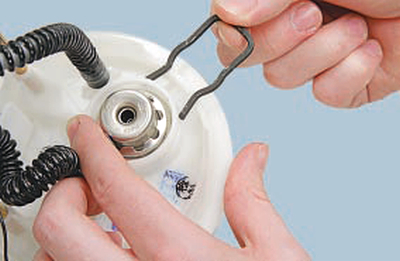

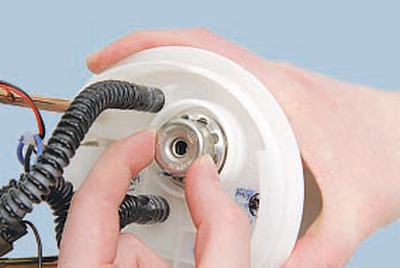

27. Подденьте отвёрткой пружинный держатель регулятора давления топлива и извлеките его, а затем и регулятор давления топлива.

Извлекаем регулятор давления топлива Chery Tiggo

Извлекаем регулятор давления топлива Chery Tiggo

28. Соберите и установите топливный модуль в последовательности, обратной разборке.

29. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения к модулю топливопроводов.
