Снятие шкива коленчатого вала Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инcтрументы:

  • Съемник

1. Снимите датчик положения распределительного вала.

2. Установите поршень первого цилиндра в ВМТ такта сжатия.

3. Для того, чтобы снять шкив коленчатого вала, поверните его и совместите риску с маркировкой «0» на крышке цепи привода механизма газораспределения. Убедитесь, что метки на звездочках совмещены с метками на крышках №1 и №2 подшипников распределительных валов, как показано на рисунке.

Совмещение маркировки с метками на крышках подшипников распределительного вала Toyota Camry

Совмещение маркировки с метками на крышках подшипников распределительного вала:

1 – метки на крышках;

2 – маркировка «0».                                  Метка на звездочке ближнего распредвала Toyota Camry

4. Выверните болт шкива при помощи специального инструмента, затем снимите шкив коленчатого вала с помощью съемника .Снятие шкива коленчатого вала Toyota Camry

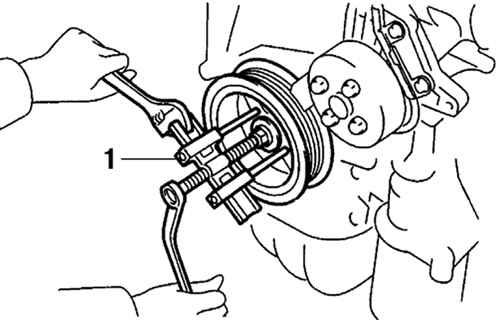

Снятие шкива коленчатого вала:

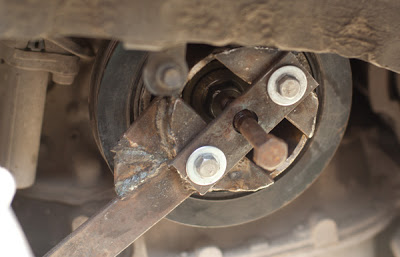

1 – съемник.                                                   Снятие шкива коленвала Toyota Camry при помощи съемника

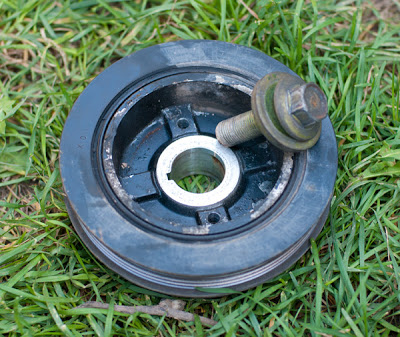

Снятый шкив коленвала Toyota Camry

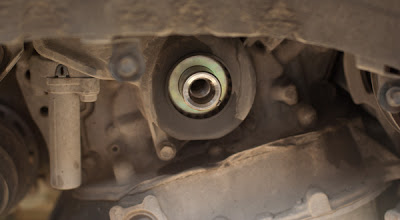

Посадочное место шкива коленвала Toyota Camry
