Снятие ступицы и поворотного кулака переднего колеса Toyota Camry

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Домкрат винтовой
  • Специальное приспособление 09930-00010



1. Снимите переднее колесо.

Балонный ключ

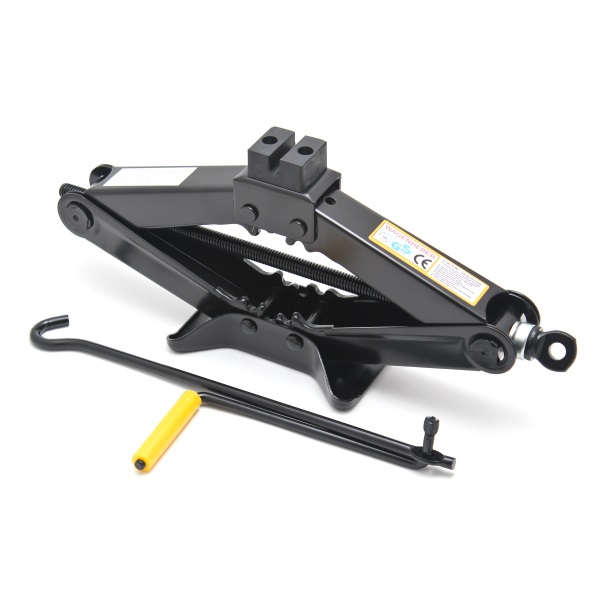

Домкрат винтовой

Снимаем колесо Toyota Camry

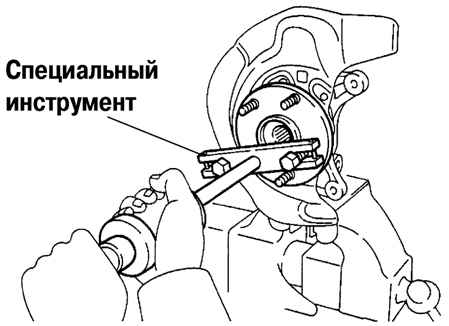

2. Используя специальное приспособление 09930-00010, отверните гайку ступицы переднего колеса.



Отсоедините передний датчик скорости.

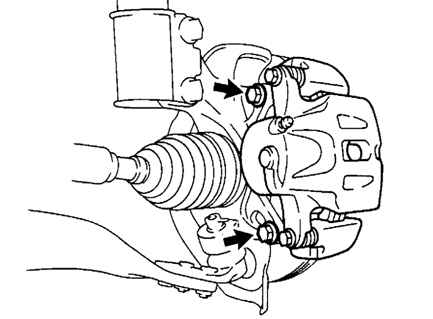

Рис. 3.139. Болты крепления переднего суппорта

Отвернув 2 болта крепления, отсоедините передний суппорт дискового тормоза от поворотного кулака (рис. 3.139).

Снимите передний диск.

Используя специальное приспособление 09628-62011, отсоедините левую рулевую тягу.

Отсоедините нижний рычаг передней подвески № 1.

Используя пластиковый молоток, отделите привод переднего колеса в сборе от ступицы переднего колеса.

ВНИМАНИЕ

Следите за тем, чтобы не повредить чехол и ротор датчика скорости ABS

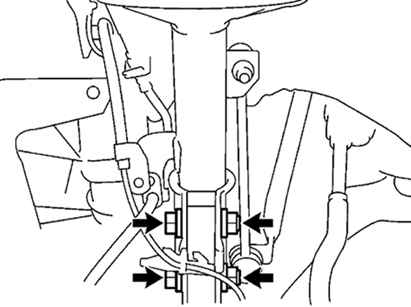

Рис. 3.140. Крепление поворотного кулака и ступицы переднего колеса

Открутите 2 болта, гайки и снимите поворотный кулак со ступицей переднего колеса (рис. 3.140).

Открутите шплинт и гайку.

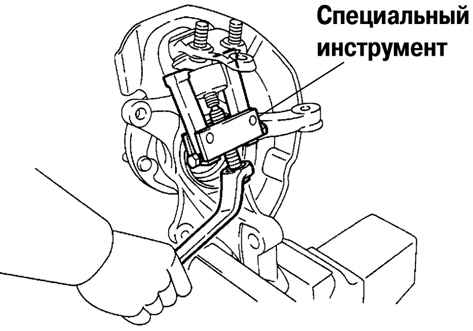

Рис. 3.141. Снятие нижнего шарового шарнира передней подвески

Используя специальное приспособление 09628-62011, снимите нижний шаровый шарнир передней подвески (рис. 3.141).

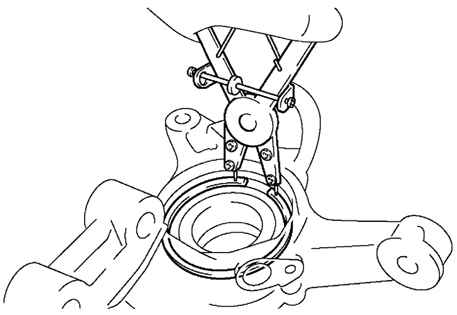

Рис. 3.142. Снятие стопорного кольца внутреннего шарнира левого вала привода

Используя съемник стопорных колец, снимите стопорное кольцо внутреннего шарнира левого вала привода (рис. 3.142).

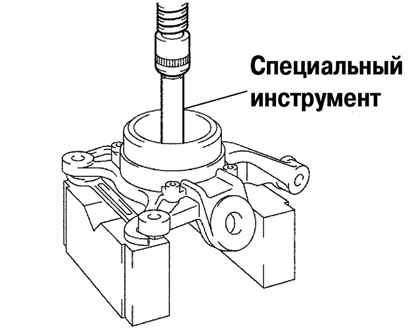

Рис. 3.143. Снятие ступицы переднего колеса

Используя специальное приспособление 09520-00031, снимите ступицу переднего колеса (рис. 3.143).

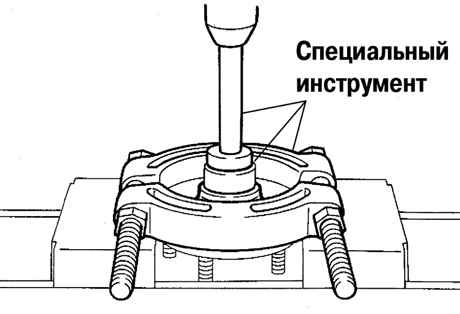

Рис. 3.144. Снятие внутреннего кольца (снаружи) ступицы переднего колеса

Используя специальное приспособление 09950-00020 и пресс, снимите внутреннее кольцо (снаружи) ступицы переднего колеса (рис. 3.144).

Используя гаечный ключ Тorx (Т30), отверните 4 болта и снимите защитный кожух дискового тормоза.

Поместите внутреннее кольцо (снаружи) на подшипник ступицы переднего колеса.

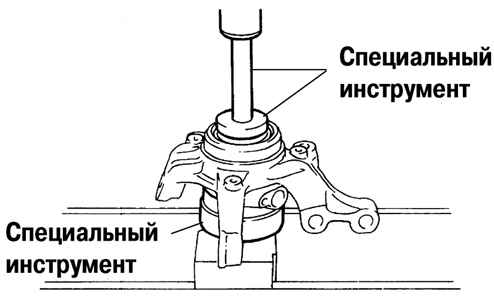

Рис. 3.145. Выпрессовка подшипника ступицы переднего колеса в специальное приспособление

Используя специальное приспособление 09527-17011 и пресс, выпрессуйте подшипник ступицы переднего колеса до упора в специальное приспособление (рис. 3.145).





Рис. 3.146. Выпрессовка подшипника ступицы переднего колеса

Используя гаечный ключ для горизонтальной установки поворотного кулака, установите его на подставку, как показано на рисунке 3.146.

ВНИМАНИЕ

Убедитесь, что поворотный кулак расположен горизонтально.

Используя специальное приспособление 09950-60010 и пресс, выпрессуйте подшипник ступицы.
