Снятие тяги стеклоочистителей Toyota Camry

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Инструменты:

  • Щетка по металлу;
  • Ключ трещотка на  12.

Расходники:

  • Солидол.

Стеклоочиститель Toyota Camry

Стеклоочиститель

1. Установите подрулевой переключатель в положение автоматического отключения работы стеклоочистителей. Отсоедините рычаги стеклоочистителей.

2. Снимите водоотводящий желоб.

Снятие защитного фартука Toyota Camry

Снятие защитного фартука

3. Отсоедините шесть пистонов крепления защитного фартука и снимите фартук.
4. Отсоедините разъем электропитания тяги стеклоочистителей.

Болты крепления тяги стеклоочистителей Toyota Camry

Болты крепления тяги стеклоочистителей

5. Открутите четыре болта крепления тяги стеклоочистителей ключем на 12 и снимите тягу.

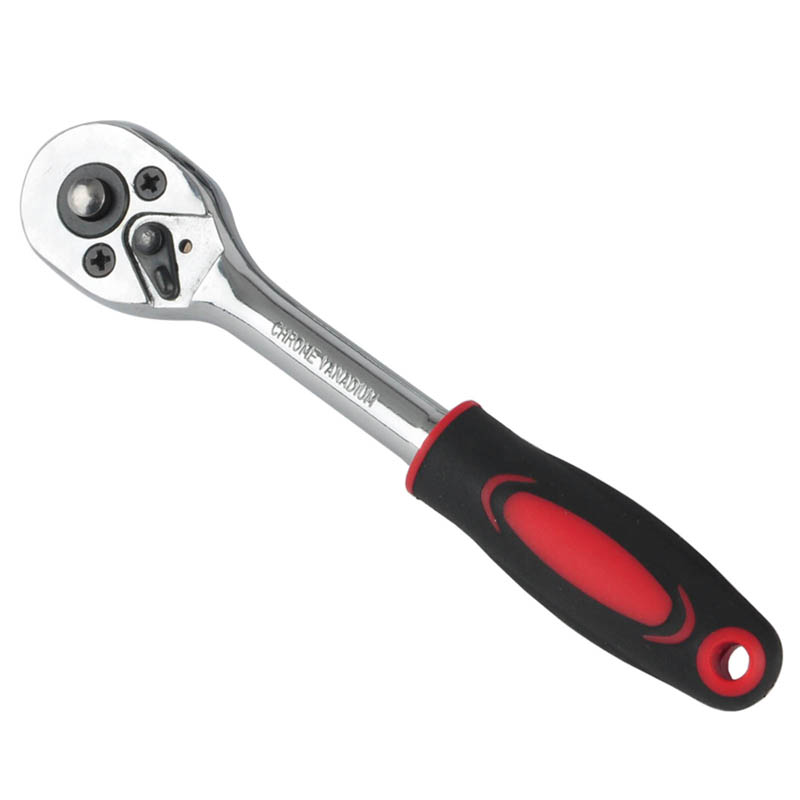

Ключ трещотка на 12.

Ключ трещотка на 12.

Удаление ржавчины с контактных поверхностей рычага стеклоочистителя Toyota Camry

Удаление ржавчины с контактных поверхностей рычага стеклоочистителя.

6. Осмотрите состояние рычагов стеклоочистителей. Если на местах соединений рычагов обнаружена ржавчина, зачистите контактные поверхности металлической щеткой.

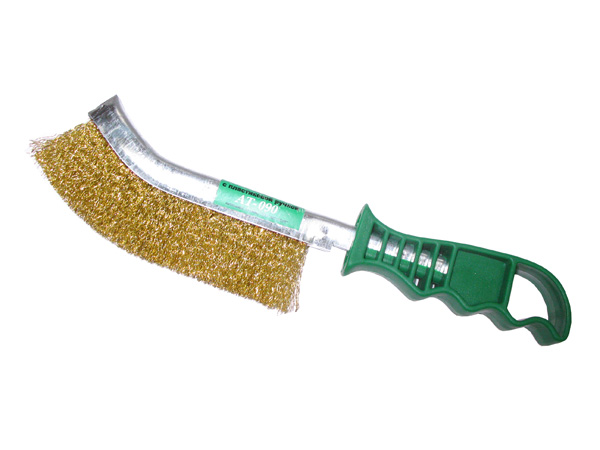

Щетка по металлу

Щетка по металлу

7. Смажьте контактные поверхности рычагов солидолом и установите их на место.
8. Установку тяги и рычагов стеклоочистителей осуществляйте в порядке, обратном снятию.
Солидол

Солидол

9. После установки проверьте правильность работы стеклоочистителей.
10. Затяните гайки крепления рычагов вручную и включите стеклоочистители.

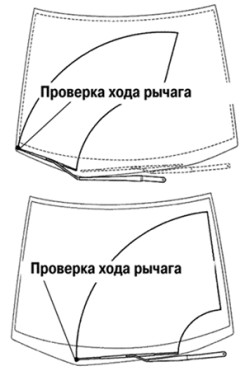

Проверка работы стеклоочистителей Toyota Camry

Проверка работы стеклоочистителей

11. Схема правильной работы стеклоочистителей показана на рисунке.
12. Отрегулировав положение рычагов, окончательно затяните гайки крепления ключом.
Момент затяжки: 20,1 Н·м.
