Снятие топливной рампы и форсунок двигателя ВАЗ-21126 Lada Granta

Инструменты:

Отвертка крестовая средняя
Отвертка плоская средняя
Гаечный ключ рожковый на 10 мм
Гаечный ключ рожковый на 17 мм - 2 шт.
Ключ трещоточный
Удлинитель
Головка на 13 мм
Шестигранный ключ на 5 мм

Детали и расходники:

Уплотнительные кольца форсунок
Топливные форсунки (при необходимости)
Моторное масло
Ветошь

Примечание:

Топливную рампу снимите для проверки форсунок и их замены, а также при демонтаже впускной трубы.

1. Сбросьте давление в системе питания двигателя, как описано здесь.

2. Снимите впускной трубопровод, как описано в этой статье.

Снятый впускной трубопровод двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

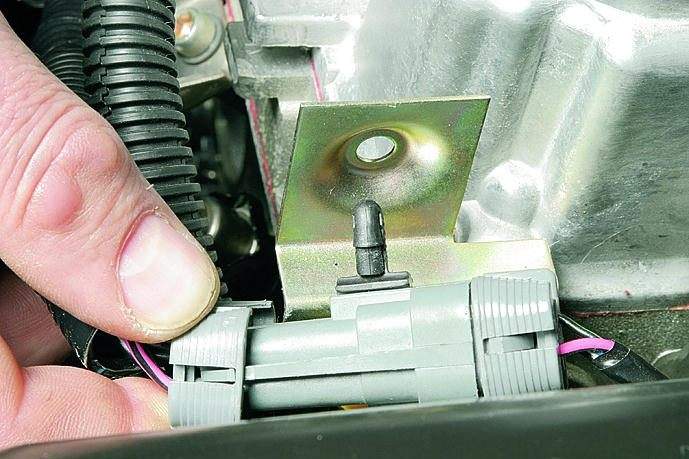

3. Сжав лепестки держателя колодки жгута проводов форсунок, выньте держатель из отверстия в кронштейне.

Снятие колодки жгутов проводов управления форсунками из кронштейна двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

4. Отсоедините колодку жгута проводов форсунок от жгута проводов системы управления двигателем.

Отсоединение колодки жгута проводов форсунок от жгута проводов системы управления двигателем ВАЗ-21126 Лада Гранта (ВАЗ 2190)

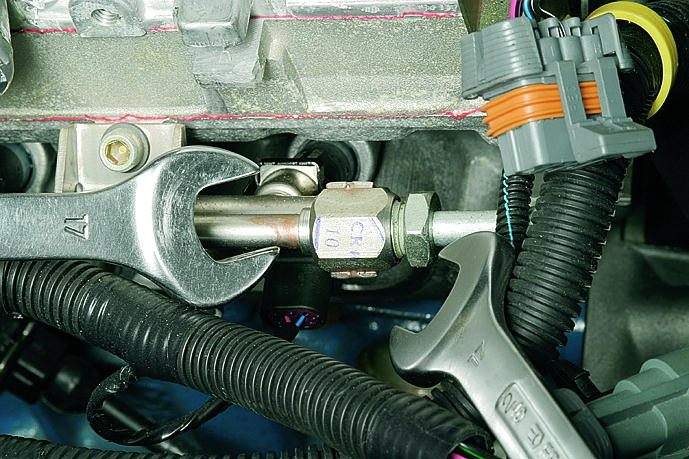

5. Ключом на 17 мм отверните штуцер трубки топливной рампы, удерживая ключом того же размера наконечник шланга подвода топлива к рампе, и снимите наконечник шланга подвода топлива с трубки рампы.

Откручивание штуцера трубки топливной рампы от шланга подвода топлива двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

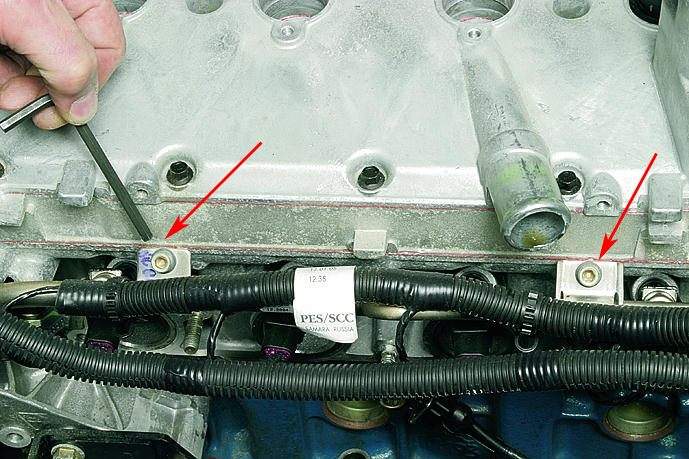

6. Шестигранным ключом на 5 мм отверните два винта крепления рампы (винты показаны стрелками).

Откручивание винтов крепления топливной рампы двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

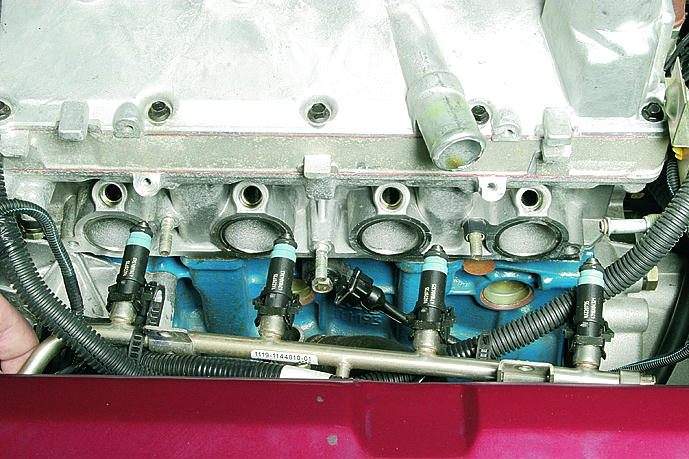

7. Потянув рампу вдоль осей форсунок, выньте все четыре форсунки из отверстий головки блока цилиндров.

Извлечение топливных форсунок из двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

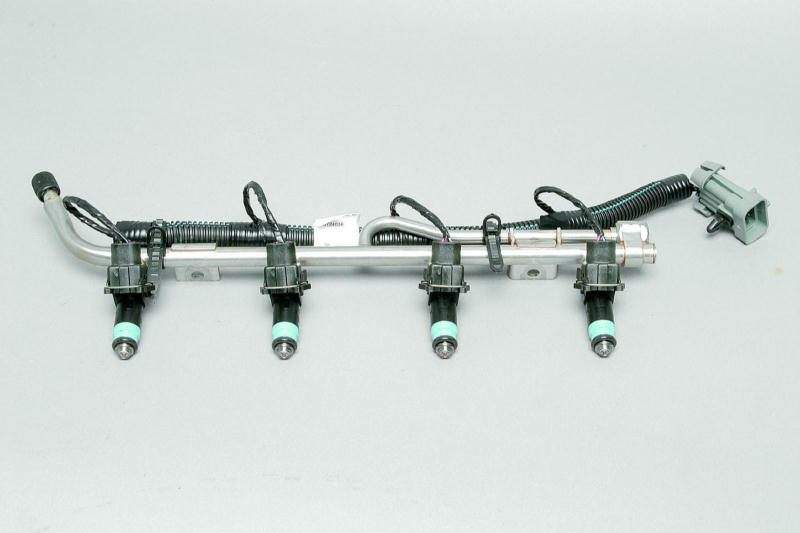

8. Снимите рампу с форсунками и проводами.

Снятая топливная рампа с форсунками двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

9. Нажав на пружинный фиксатор, отсоедините колодку проводов от форсунки.

Снятие колодки проводов с форсунки двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

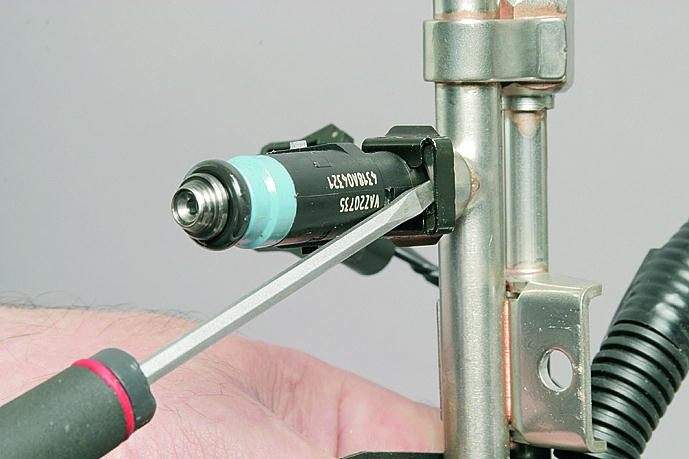

10. Поддев отверткой, снимите фиксирующую скобу форсунки.

Снятие фиксирующей скобы топливной форсунки двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Снятая фиксирующая скоба топливной форсунки двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

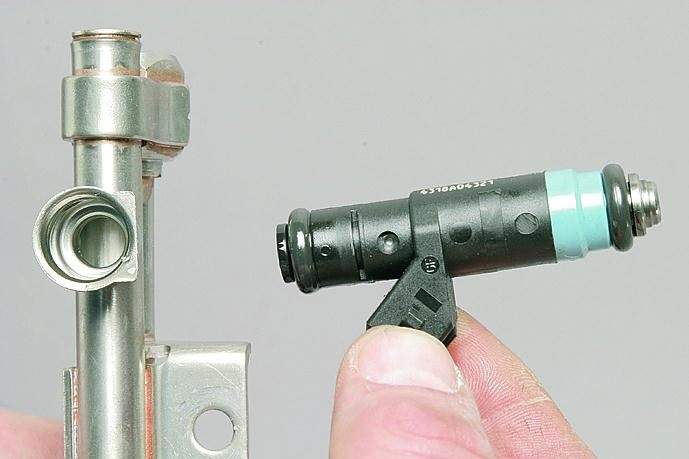

11. Преодолевая сопротивление резинового уплотнительного кольца, достаньте форсунку из патрубка рампы.

Снятие форсунки из топливной рампы двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

12. Аналогично снимите другие форсунки.

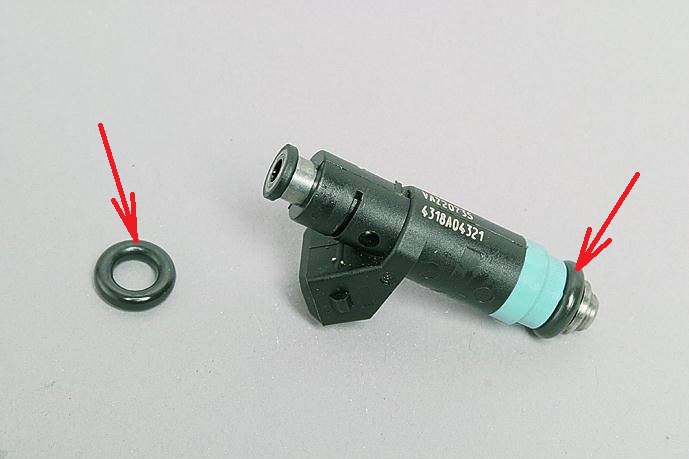

13. Поддев лезвием плоской отвертки, снимите резиновые уплотнительные кольца форсунки. Уплотнительные кольца форсунок замените новыми.

Резиновые уплотнительные кольца форсунки топливной системы двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

14. Перед установкой форсунок нанесите на уплотнительные кольца тонкий слой моторного масла.

Примечание:

Не допускайте попадания моторного масла внутрь форсунки.

15. Сборку и установку топливной рампы выполните в обратной последовательности.

Примечание:

Форсунку утапливайте в гнездо рампы до тех пор, пока пружинный фиксатор не сможет войти в прорези форсунки и одновременно в зацепление с буртиком на рампе.
