Снятие впускного коллектора в Nissan Qashqai. HR16DE

1. Отсоедините воздуховод (впускной) и воздуховод (между корпусом воздухоочистителя и электроприводом дроссельной заслонки). См. выше раздел «Воздухоочиститель и воздуховод».

1. Отсоедините воздуховод (впускной) и воздуховод и резонатор в сборе. См. выше.

2. Отсоедините водяные шланги от электропривода дроссельной заслонки, во избежание вытекания охлаждающей жидкости поставьте заглушки (на моделях для Северной Европы).

Внимание: • Выполняйте эту операцию, когда двигатель холодный.

• Не допускайте попадания охлаждающей жидкости двигателя на приводной ремень.

3. Выньте масляный щуп.

Внимание: Во избежание попадания посторонних частиц закупорьте отверстие направляющей масляного щупа.

4. Снимите электропривод дроссельной заслонки.

Внимание:

• Обращайтесь с электроприводом с осторожностью и не допускайте ударов.

• Не разбирайте и не проводите регулировку.

5. Отсоедините разъем и шланг EVAP от электроклапана продувки угольного фильтра EVAP.

6. Отсоедините вакуумный шланг усилителя тормоза от впускного коллектора.

7. Снимите переднюю (1) и заднюю (2) опоры впускного коллектора.

8. Снимите впускной коллектор.

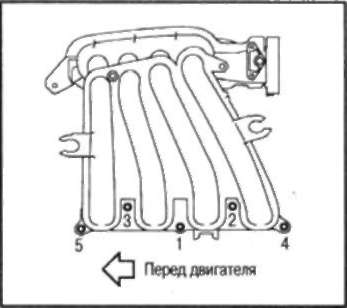

• Ослабьте крепежные болты в порядке, обратном изображенном на рисунке.

9. При необходимости снимите электроклапан продувки угольного фильтра EVAP с впускного коллектора.

Внимание: Обращайтесь с электроклапаном с осторожностью и не допускайте ударов.

10. При необходимости снимите опору впускного коллектора (центральную) с головки цилиндров.

Примечание: При установке впускного коллектора центр, опора служит направляющей.
