Замена колодок стояночного тормоза Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 19 мм
  • Пассатижи
  • Отвертка плоская средняя
  • Домкрат подкатной
  • Башмаки

Детали и расходники:

  • Колодки стояночного тормоза
  • Тугоплавкая смазка
  • Опоры под домкрат

Примечание:

Проверяйте состояние тормозных колодок стояночного тормоза при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (допустимая толщина фрикционных накладок – 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, а также при наличии глубоких борозд или сколов.

Детали тормозного механизма стояночного тормоза Nissan Qashqai

Детали тормозного механизма стояночного тормоза (на фото показаны детали тормозного механизма левой стороны):

1 – верхняя стяжная пружина передней колодки;

2 – передняя колодка стояночного тормоза;

3 – разжимная планка;

4 – задняя колодка стояночного тормоза;

5 – верхняя стяжная пружина задней колодки;

6 – разжимной рычаг;

7 – опорная стойка;

8 – пружинный фиксатор опорной стойки;

9 – нижняя стяжная пружина колодок;

10 – регулировочное устройство тормозных колодок стояночного тормоза.

1. Ослабьте гайки крепления колеса со стороны предполагаемой замены на стоящем на земле автомобиле.

Гайки крепления колеса Nissan Qashqai

2. На автомобиле с МКП включите первую передачу, на автомобиле с вариатором переведите селектор выбора передач в положение «Р» – парковка. Подложите противооткатные упоры (башмаки) под передние колеса.

Предупреждение:

Не блокируйте задние колеса стояночным тормозом.

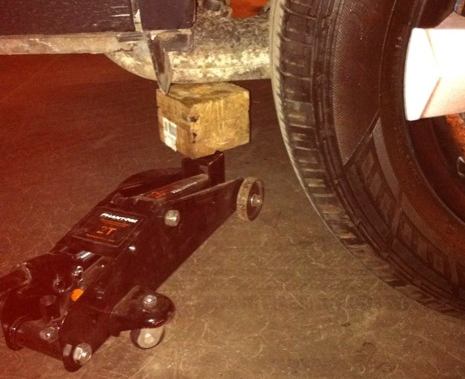

3. Поднимите домкратом заднюю часть автомобиля и установите на надежные опоры.

Домкрат под задней частью Nissan Qashqai

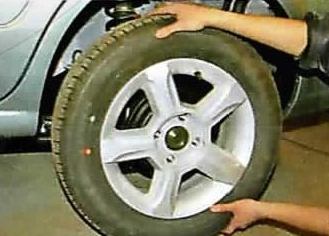

4. Снимите задние колеса.

Снятие заднего колеса Nissan Qashqai

5. Снимите суппорт в сборе с направляющей колодок и тормозной диск тормозного механизма заднего колеса, как описано здесь.

6. Подденьте отверткой хвостовик верхней стяжной пружины 1 (см. фото вверху) передней тормозной колодки 2.

Хвостовик верхней стяжной пружины передней тормозной колодки Nissan Qashqai

7. Снимите хвостовик с кронштейна опорного стержня.

Хвостовик верхней стяжной пружины Nissan Qashqai

8. Отсоедините хвостовик пружины от передней колодки и снимите верхнюю стяжную пружину.

Снятие верхней стяжной прожины тормозной колодки Nissan Qashqai

9. Аналогично снимите верхний хвостовик стяжной пружины 5 задней колодки 4 из зацепления с кронштейном опорного стержня и снимите пружину.

Верхний хвостовик стяжной пружины задней колодки Nissan Qashqai

10. Снимите разжимную планку 3.

11. Разверните с помощью пассатижей опорную стойку 7 передней тормозной колодки на 90°.

Опорная стойка передней тормозной колодки Nissan Qashqai

12. Снимите пружинный фиксатор 8 опорной стойки.

Пружинный фиксатор опорной стойки Nissan Qashqai

13. Аналогично снимите пружинный фиксатор опорной стойки задней тормозной колодки.

Пружинный фиксатор опорной стойки задней тормозной колодки Nissan Qashqai

14. Слегка разведите тормозные колодки 2, 4 и снимите их с опорных стоек.

Тормозные колодки заднего колеса Nissan Qashqai

15. Опустите вниз разжимной рычаг 6.

Разжимной рычаг тормозного механизма Nissan Qashqai

16. Сжимая пружину заднего троса привода стояночного тормоза, выведите наконечник троса из прорези рычага.

Пружина заднего троса привода стояночного тормоза Nissan Qashqai

17. Снимите рычаг.

Снимаем разжимной рычаг тормозного механизма Nissan Qashqai

18. Нанесите тугоплавкую смазку на точки контакта колодок стояночного тормоза со щитом тормозного механизма.

19. Установите тормозные колодки в порядке, обратном снятию.

20. Отрегулируйте привод стояночного тормоза, как описано здесь.

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
