Снятие выключателя света заднего хода Renault Logan 2004-2009 Бензин

Работу проводим при проверке и замене выключателя света заднего хода.
Снимаем левый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Очищаем от грязи выключатель света заднего хода и часть картера коробки передач вокруг выключателя.

Отжав фиксатор колодки проводов…
…отсоединяем колодку от выключателя света заднего хода.
Включив зажигание, отрезком проволоки замыкаем контакты колодки проводов выключателя. Если лампа света заднего хода не загорелась, следует проверить электрическую цепь выключателя. В противном случае необходимо заменить выключатель новым. Перед выворачиванием выключателя сливаем масло из коробки передач (см. «Проверка уровня и доливка масла в коробку передач»).

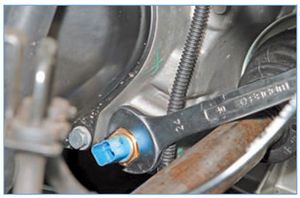

Ключом «на 24» выворачиваем выключатель света заднего хода.

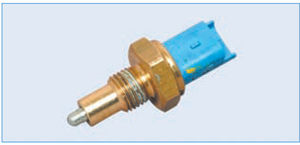

Выключатель света заднего хода
Подсоединяем к выводам выключателя щупы тестера и в режиме омметр проводим проверку выключателя. У исправного выключателя при свободном состоянии его штока тестер должен зафиксировать «бесконечность»…

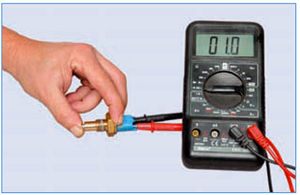

…а при «утопленном» штоке (контакты выключателя замкнуты) — наличие цепи.
Перед установкой выключателя обезжириваем ацетоном резьбовую часть выключателя и резьбовое отверстие в картере коробки передач. Наносим на резьбу выключателя тонкий слой герметика и вворачиваем выключатель в отверстие картера коробки передач. Затягиваем выключатель света заднего хода предписанным моментом. Заливаем масло в коробку передач.
Дальнейшую сборку проводим в обратной последовательности.
