Снятие грязезащитных щитков моторного отсека Renault Logan 2004-2009 Бензин

Щитки снимаем для замены, а также при демонтаже рычагов и подрамника передней подвески. Правый грязезащитный щиток необходимо снять при замене ремней привода вспомогательных агрегатов и ГРМ, регулировке тепловых зазоров в приводе клапанов.
Операции показываем на левом щитке моторного отсека.
Снимаем колесо. Снимаем левый грязезащитный щиток переднего бампера.

Отверткой поддеваем и выводим из отверстия кузова пистон нижнего крепления грязезащитного щитка и подкрылка.

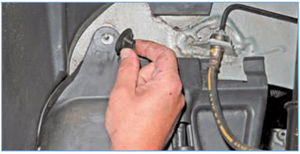

Отворачиваем пистон верхнего крепления щитка.

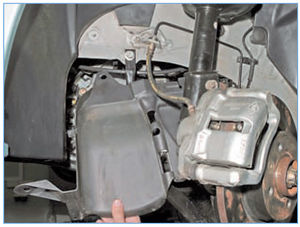

Снимаем левый грязезащитный щиток моторного отсека.
Аналогично снимаем правый грязезащитный щиток моторного отсека. Очищаем пистоны и грязезащитные щитки. Устанавливаем грязезащитные щитки моторного отсека в обратной последовательности.
