Снятие заднего фонаря, замена ламп Renault Logan 2004-2009 Бензин

Примечание:

Работу проводим при замене ламп в заднем фонаре или замене самого фонаря.

Операции показаны на левом фонаре. Для правого заднего фонаря они аналогичны.

Снятие заднего фонаря Renault Logan

1. Для снятия заднего фонаря в сборе отворачиваем гайки крепления фонаря и снимаем фонарь с прокладкой.

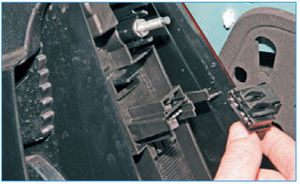

2. Нажав на фиксатор колодки проводов и отсоединяем колодку проводов от фонаря.

3. Снимаем задний фонарь Рено Логан в сборе с лампами.

4. Устанавливаем задний фонарь в обратной последовательности.

Замена ламп в заднем фонаре Renault Logan

1. Отворачиваем гайки крепления фонаря.

2. Вынимаем из корпуса фонаря держатель с лампами (см. «Замена лампы головного света в блок-фаре, комбинированной лампы габаритного света и сигнала торможения в заднем фонаре»).

3. Нажав на лампу указателя поворота 2 и повернув ее против часовой стрелки, извлекаем лампу из патрона держателя.

4. Устанавливаем новую лампу P21W в обратной последовательности.

5. Аналогично заменяем лампу 1 противотуманного света P21W (лампу света заднего хода P21W в правом заднем фонаре). Замену комбинированной лампы P21/5W габаритного света и сигнала торможения (см. «Замена лампы головного света в блок-фаре, комбинированной лампы габаритного света и сигнала торможения в заднем фонаре»)

Примечание:

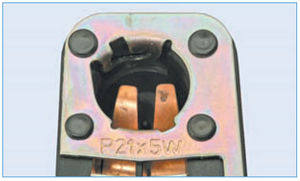

На держателе ламп около каждого патрона указана мощность данной лампы
