Снятие замка и наружной ручки задней двери Renault Logan 2004-2009 Бензин

Работу проводим при замене замка и наружной ручки двери.
Для снятия замка задней двери снимаем обивку двери и нижнюю направляющую стекла .

Сжимаем четыре лепестка оси промежуточного рычага…

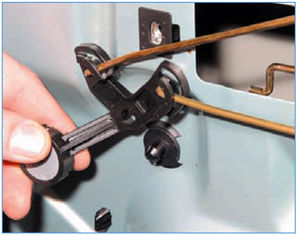

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

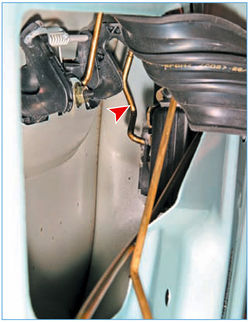

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

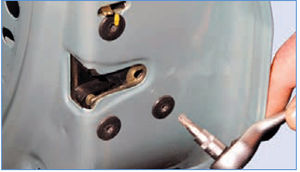

Ключом «Torx Т-30» отворачиваем три винта крепления замка.

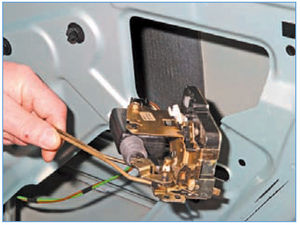

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

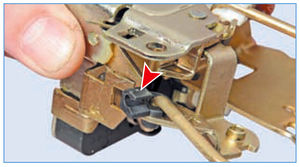

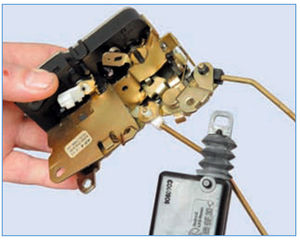

Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.

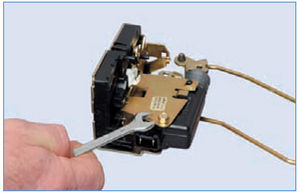

Ключом «на 8» отворачиваем саморез крепления электропривода.

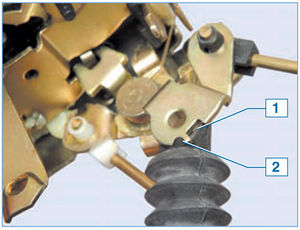

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

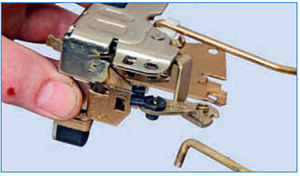

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка.
Аналогично отсоединяем от замка тягу внутренней ручки.
Устанавливаем замок задней двери в обратной последовательности.
Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

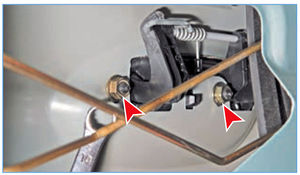

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

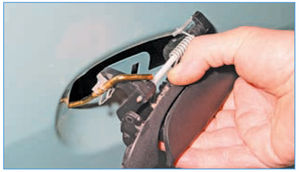

…и снимаем наружную ручку.
Устанавливаем наружную ручку задней двери в обратной последовательности.
