Спецификации электрооборудования Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Общие параметры

Лампы накаливания 12 В

Назначение

Цоколь, Тип

Мощность, Вт

Дальний свет

H7

55

Ближний свет, галоген/ксенон

H7/D2S

55/35

Противотуманные фары

Н11

55

Стояночный свет

W

5

Передние указатели поворотов

PY

21

Боковые повторители указателей поворотов

WY 5

Задние указатели поворотов

PY 21

Габаритные огни

Р 5

Стоп-сигналы

Р 21

Туманные фонари

Р 21

Фонари заднего хода

Р 21

Фонари освещения номерного знака

С 6

Лампа подсветки чтения

Р 6

Потолочный плафон передний

С 10

Плафоны внутреннего освещения/ освещения багажника

С 6

Вещевой ящик/багажник

W 5

Лампы освещения района ног/входа в салон

W

5

Характеристика

Значение

Н7/Н11

Галогенная лампа

D2S

Ксеноновая лампа высокого напряжения

Р

Байонетный цоколь

W

Стеклянный цоколь

С

Софит

Y

Цвет оранжевый

Электрические предохранители

Крышка предохранителей. Левая торцевая сторона панели приборов

Крышка предохранителей. Левая торцевая сторона панели приборов

Цветные обозначения предохранителей



Цвет

Максимальная сила тока, А

Светло-коричневый

5

Красный

10

Голубой

15

Жёлтый

20

Естественный (белый)

25

Зелёный

30

Назначение предохранителей

Некоторые из указанных потребителей относятся только к определённым модификациям или входят в заказную комплектацию. При разночтении приоритетное значение имеют данные, приведённые в расположенной на внутренней стороне крышки предохранителей наклейке.

Потребитель

Сила тока, А

1

Кондиционер

10

2

Фонари освещения пространства для ног

5

3

Обогреваемые жиклёры стеклоомывателя

5

4

Вентилятор системы охлаждения

5

5

Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач)

10

6

Кондиционер (датчик качества воздуха), датчик давления

5

7

Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса

10

8

Телефон

5

9

Усилитель тормозов (вакуумный насос)

15

10

Автоматический регулятор угла наклона фар

10

11

Отсутствует



12

Диагностическая розетка

10

13

Модуль рулевой колонки

10

14

Фонари сигнала тормоза

10

15

Приборная доска, система навигации

10

16

Устройство для открывания гаражных ворот

5

17

Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах

10

18

Отсутствует



19

Противотуманные фары, задние туманные фонари

15

20

Ближней свет правой фары, регулятор угла наклона фар

15

21

Ближней свет левой фары, регулятор угла наклона фар

15

22

Дверь водителя

15

23

Дверь переднего пассажира

15

24

Электрооборудование комфорта с единым управлением

20

25

Вентилятор отопителя

30

26

Обогрев заднего стекла

30

27

Розетка прицепа (блок управления)

30

28

Топливный насос, дополнительный насос дизельного двигателя

20

29

Управление двигателем

20

30

Подъёмно-сдвижная панель крыши

20

31

Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало

15

32

Управление двигателем

20

33

Прикуриватель

15

34

Управление двигателем

15

35

Розетка в багажнике

30

36

Стеклоочиститель

30

37

Насос стекло- и фароомывателя

25

38

Электрооборудование комфорта с единым управлением, отпирание багажника

15

39

Радиосистема

20

40

Звуковой сигнал

25

41

Отсутствует



42

Электронная противозаносная система ( ESP )



43

Управление двигателем

15

44

Обогрев сидений

30

Потребитель

Сила тока, А

1

Кондиционер

10

2

Фонари освещения пространства для ног

5

3

Обогреваемые жиклёры стеклоомывателя

5

4

Вентилятор системы охлаждения

5

5

Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач)

10

6

Кондиционер (датчик качества воздуха), датчик давления

5

7

Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса

10

8

Телефон

5

9

Усилитель тормозов (вакуумный насос)

15

10

Автоматический регулятор угла наклона фар

10

11

Отсутствует



12

Диагностическая розетка

10

13

Модуль рулевой колонки

10

14

Фонари сигнала тормоза

10

15

Приборная доска, система навигации

10

16

Устройство для открывания гаражных ворот

5

17

Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах

10

18

Отсутствует



19

Противотуманные фары, задние туманные фонари

15

20

Ближней свет правой фары, регулятор угла наклона фар

15

21

Ближней свет левой фары, регулятор угла наклона фар

15

22

Дверь водителя

15

23

Дверь переднего пассажира

15

24

Электрооборудование комфорта с единым управлением

20

25

Вентилятор отопителя

30

26

Обогрев заднего стекла

30

27

Розетка прицепа (блок управления)

30

28

Топливный насос, дополнительный насос дизельного двигателя

20

29

Управление двигателем

20

30

Подъёмно-сдвижная панель крыши

20

31

Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало

15

32

Управление двигателем

20

33

Прикуриватель

15

34

Управление двигателем

15

35

Розетка в багажнике

30

36

Стеклоочиститель

30

37

Насос стекло- и фароомывателя

25

38

Электрооборудование комфорта с единым управлением, отпирание багажника

15

39

Радиосистема

20

40

Звуковой сигнал

25

41

Отсутствует



42

Электронная противозаносная система ( ESP )



43

Управление двигателем

15

44

Обогрев сидений

30

Стеклоподъёмники и сиденья с электроприводом контролируются автоматами защиты от перегрузки электрических цепей. После устранения перегрузки (например, в случае примерзания стёкол) они вновь включаются автоматически через несколько секунд.

Реле

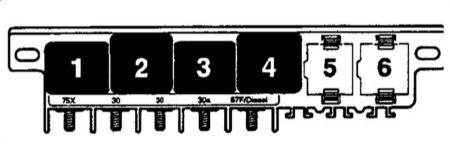

Центральные микрореле​

  • 1 — Реле клаксона .
  • 2 — Реле уменьшения нагрузки .
  • 4 — Реле топливного насоса .
  • 5,6 — Реле интервального режима работы стеклоочистителей/омывателя.

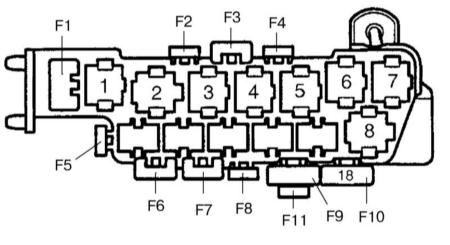

8-местный блок реле

  • 2 — Реле управления второй скоростью вентилятора охладителя
  • 3 — Реле управления вентилятором охладителя (1-я скорость)/управление насососм ОЖ
  • 4 — Беле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)
  • 5 — Блок управления предупредительными сигналами открытых дверей
  • 7 — Магнитола/CD-ченджер/Реле насоса ABS
  • F2 — Электрика пассажирского сиденья
  • F3 — Электрика водительского сиденья
  • F5 — Разъем дополнительного питания
  • F6 — Защита цепи передних электростеклоподъемников
  • F7 — Защита цепи задних электростеклоподъемников
  • F8, F9, F11 — Реле и блок управления вентилятора радиатора
  • F10 — ABS

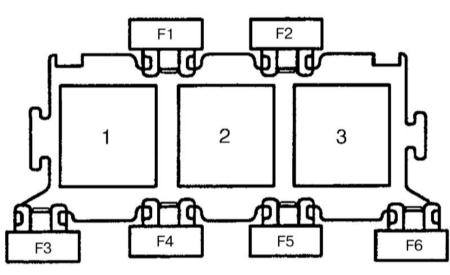

3-местный блок реле

  • 1 — Реле 2 подогрева ОЖ (дизель)
  • 2 — Реле дополнительной подачи воздуха/Реле 1 подогрева ОЖ (дизель)
  • 3 — Реле питания ECM
  • F1 —
  • F2 — ЕСМ
  • F4 — Нагреватель 2 ОЖ (1.9 TDI)/Насос вторичного воздуха/свечи накаливания (2.5 TDI)
  • F5 — Нагреватель 1 ОЖ (1.9 TDI)
  • F6 — Свечи накаливания (дизель)

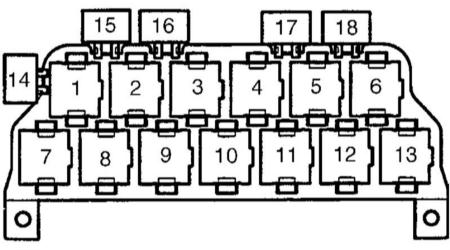

13-местный блок реле

  • 3 — Реле муфты К/В
  • 4,5 — Блок управления задними фонарями
  • 6 — Реле подсветки рычага селектора
  • 7 — Реле туманных фар
  • 8 — Реле включения DRL
  • 9 — Реле ходовых огней
  • 13 — Реле положения Park/Neutral

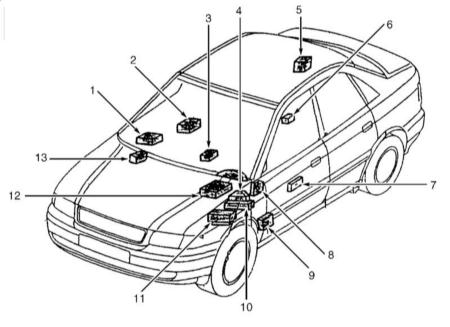

Расположение основных электрических элементов в кузове

  • 1 — Блок управления темпостатом
  • 2 — TCM
  • 3 — Блок управления подушками безопасности
  • 4 — 13-проходный блок реле
  • 5 — Блок управления противоугонной системой/внутренним освещением/единым замком
  • 6 — Блок управления датчиком ультразвука
  • 8 — Панель предохранителей
  • 9 — Левый соединительный блок
  • 10 — Центральные микрореле
  • 11 — 8-проходный блок реле
  • 12 — ECM
  • 13 — Правый соединительный блок
