Замена щеток стеклоочистителя ветрового стекла Audi A4

Инструменты:

Плоскогубцы

Детали и расходники:

Резинка для щеткодержателя

Примечания:

Замену необходимо производить при ухудшении качества очистки стекла. При этом можно заменять только резинки, либо в комплекте с щёткодержателями. Если заменяются только резинки, необходимо проверить, не имеет ли деформаций щёткодержатель.

1. Для снятия щеток стеклоочистителя приподнимите рычаг и держите щётку перпендикулярно к рычагу.

2. Нажмите на пружинный зажим в направлении стрелки и выдвиньте щётку вниз из крючка на рычаге. Снимите щётку с крючка рычага.

Снятие щеток стеклоочистителя с крючка рычага Audi A4 2

3. Сдавите плоскогубцами на закрытой стороне щётки обе стальные шины и выньте их сбоку из верхней скобы. Далее вытяните резину вместе с направляющими из оставшейся части скобы щётки.

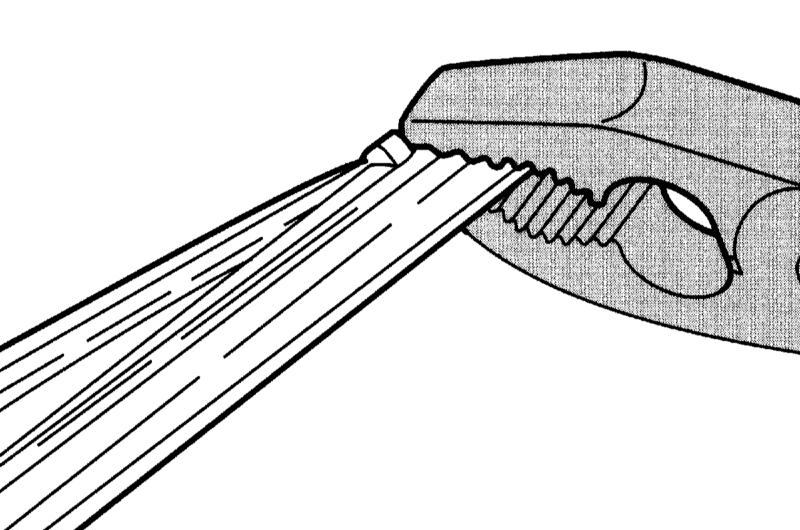

Сдавливание плоскогубцами стальных шин щетки стеклоочистителя Audi A4 2

4. Для установки щеток стеклоочистителя вставьте новую резинку без шин в нижние скобы щётки.

5. Введите обе шины в первую канавку щётки так, чтобы пазы шин показывали в сторону резинки и зафиксируйте в лапках канавки.

6. Сожмите обе стальные шины и щётку пассатижами и вставьте в верхнюю скобу так, чтобы лапки скобы с обеих сторон вошли в пазы (стрелка на сопроводительной иллюстрации) щётки.

7. Вставьте щётку (2) в рычаг (1). При этом щётка левого рычага должна соединиться с хомутом, а направляющая лапка должна войти в щётку.

8. Нажмите на кнопку фиксации и закрепите щётку.

9. Откиньте щётку назад. Следите за тем, чтобы резинка щётки по всей длине прилегала к стеклу, при необходимости, осторожно подогните держатель.
