Инструменты:
- Молоток пластмассовый
- Тиски
- Гаечный ключ рожковый 14 мм
- Гаечный ключ рожковый 16 мм
- Домкрат телескопический
- Опоры под автомобиль
Детали и расходники:
- Герметик D 454 300 A2
- Клейкая лента
- Стопорное кольцо
- Смазка литиевая
- Новый шарнир равных угловых скоростей
Примечания:
В зависимости от комбинации двигатель/КПП внутренний шарнир выполнен как шарнир равных угловых скоростей или шарнир «Tripode». Шарнир «Tripode» имеет вместо 6 шариков 3 ролика, которые смещены на угол 120° по отношению к друг другу и расположены на звезде «Tripode».
1. Снимите вал, обратитесь к разделу Снятие и установка приводного вала.
2. Зажмите вал через защитные накладки в тисках.
3. Снимите крышку с помощью соответствующей выколотки.
4. Снимите стопорное кольцо.
5. Удалите смазку из шарнира и пометьте положение шарнира относительно вала.
6. Зажмите вал за шарнир в тисках, как показано на сопроводительной иллюстрации.
7. Ассистент должен держать вал горизонтально, чтобы не повредить его.
8. С помощью небольшого плоского зубила слегка подогните кромку крышки (стрелка).

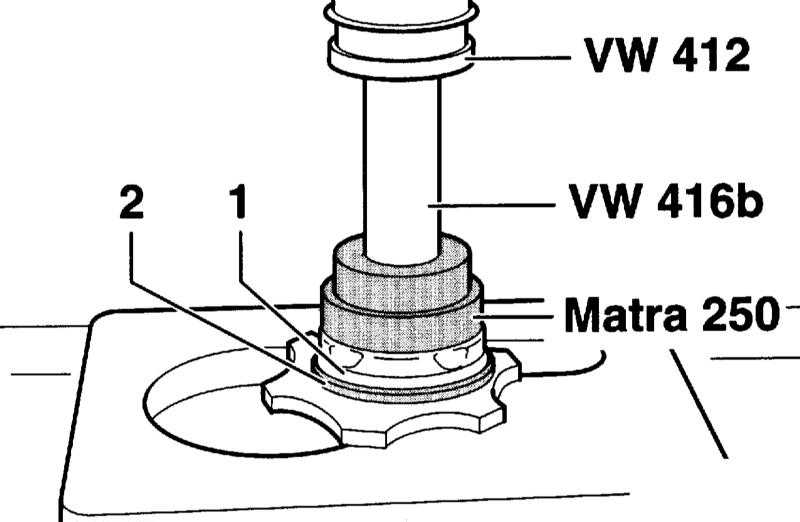

9. Установите крышку на место с помощью соответствующей оправки.

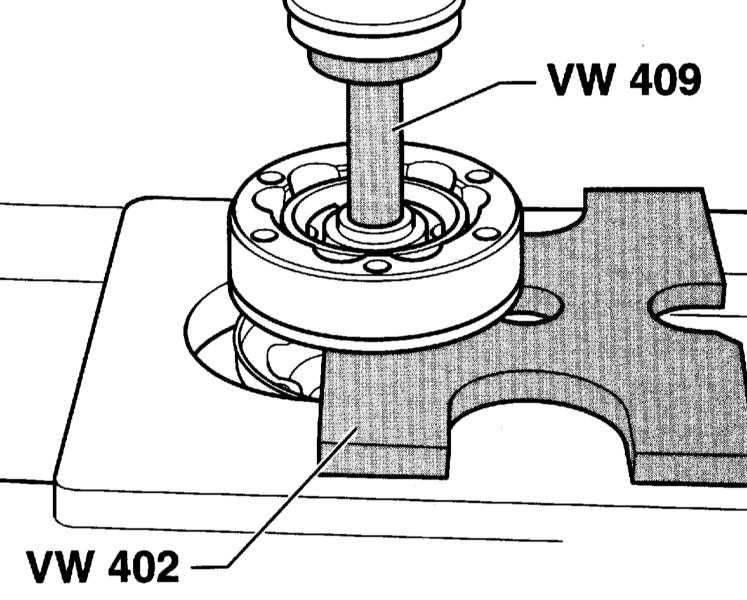

10. Спрессуйте шарнир с вала.
11. Снимите чехол с крышкой.

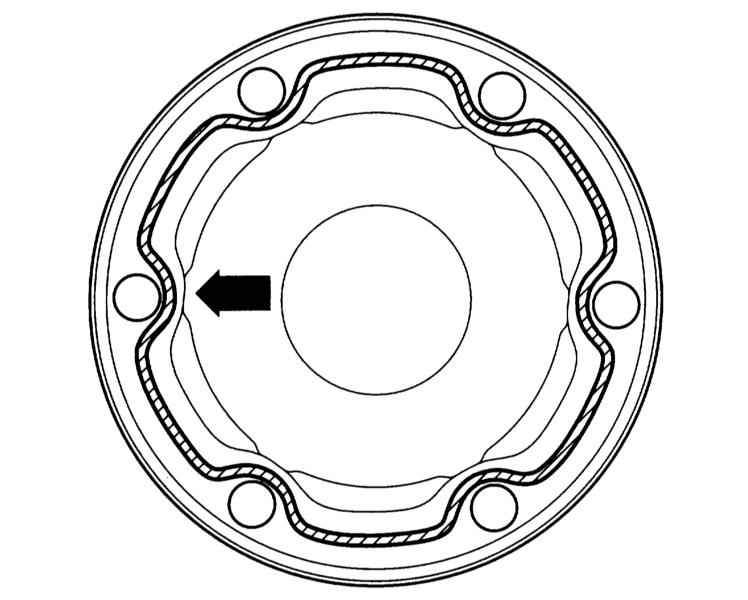

12. Для установки внутреннего шарнира равных угловых скоростей нанесите смазку на чистую поверхность внутренней стороны крышки (заштрихованная поверхность на сопроводительной иллюстрации). Нанесите валик из герметика шириной 2-3 мм в районе отверстий с внутренней стороны. СТО AUDI применяют для этого герметик D 454 300 A2.
Предупреждение:
Вал, чехол и прилегающая поверхность не должны иметь смазки.
13. Наденьте на вал новый чехол с крышкой.
14. Введите в чехол 85 г смазки.
15. Закрепите шарнир клейкой лентой (стрелка), чтобы он не распадался.

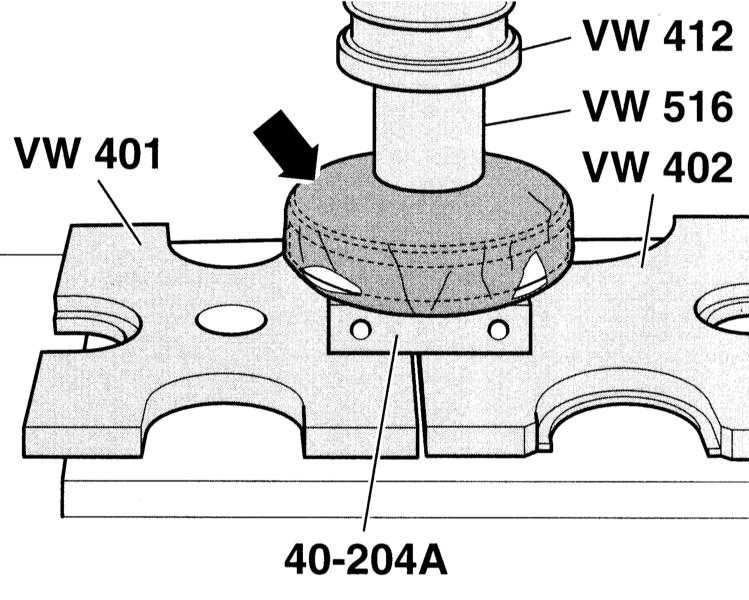

16. Напрессуйте шарнир до упора на соответствующем прессе. СТО AUDI применяют для этого специальный инструмент, показанный на иллюстрации.
Примечание:
Установите ступицу шарнира фаской на внутреннем диаметре (шлицы) на шарнире. Инструмент 40-204 А и поверхность сопряжения на валу не должны иметь смазки.
17. Установите новое стопорное кольцо.
18. Введите 35 г смазки через дорожки для шариков в шарнир.
19. Выставьте с помощью винтов (стрелки) чехол с крышкой по отношению к отверстиям.
Предупреждение:
Выставить необходимо очень точно, т.к. после сборки это будет невозможно сделать.

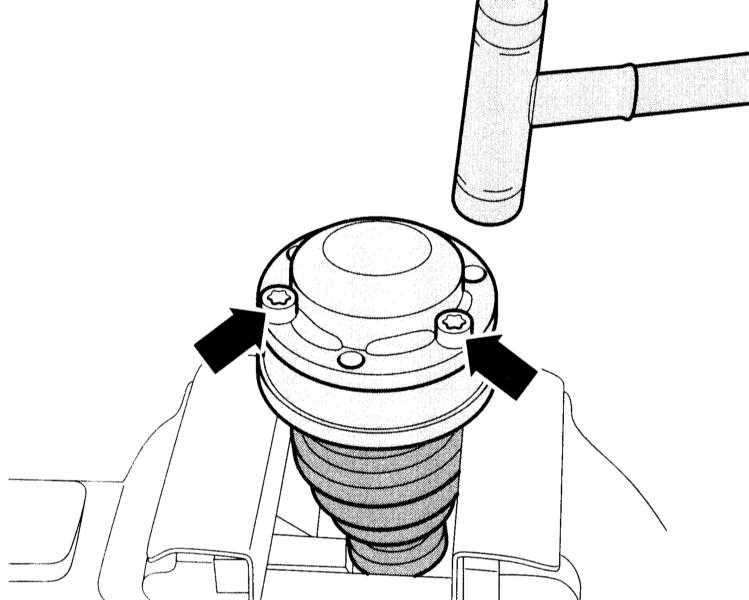

20. Установите на место чехол с крышкой с помощью пластмассового молотка.
21. Сразу же устраните выступившую смазку.
22. Выставьте новую крышку с винтами (стрелки) по отношению к отверстиям под болты.
Примечание:
Выставить необходимо очень точно, т.к. после сборки это будет невозможно сделать.

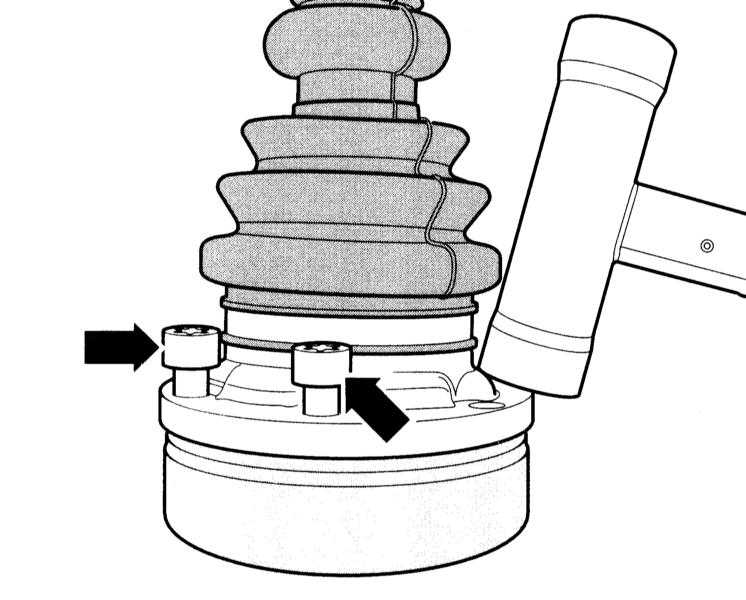

23. Установите на место чехол с крышкой с помощью пластмассового молотка.
24. Сразу же устраните выступившую смазку.
25. Установите на место приводной вал, обратитесь к соответствующему разделу Снятие и установка приводного вала.
