Удаление воздуха из тормозной системы Mercedes-Benz W203

Инструменты:

• Домкрат
• Опорные стойки
• Гаечный ключ накидной прямой
• Динамометрический ключ
• Специальный ключ HAZET 1968-N для вентиля удаления воздуха

Детали и расходники:

• Чистый шланг
• Бутылка для тормозной жидкости
• Подшипниковая смазка
• Болты крепления колёс
• Тормозная жидкость

Правила обращения с тормозной жидкостью

Тормозная жидкость ядовита. Ни в коем случае не всасывайте её ртом или через шланг. Храните тормозную жидкость только в бутылках, случайный доступ к которым исключён.

При обращении с тормозной жидкостью необходимо соблюдать следующие правила:

• тормозная жидкость агрессивна и по этой причине не должна вступать в контакт с лакокрасочным покрытием автомобиля. Если это произошло, немедленно протрите место контакта и промойте водой;
• тормозная жидкость гигроскопична, т.е. она поглощает из воздуха влагу. Храните тормозную жидкость только в закрытых сосудах;

Примечания:

Примите меры к тому, чтобы дети случайно не могли выпить тормозную жидкость.

• тормозная жидкость, которая однажды уже использовалась в тормозной системе автомобиля, применяться не должна. При удалении воздуха их тормозной системы также применяйте только новую жидкость;
• спецификация тормозной жидкости: DOT4;

Примечания:

Уровень тормозной жидкости в резервуаре должен находиться между отметками MAX и MIN.

• для промывки и очистки тормозных цилиндров, шлангов и трубопроводов применяйте только новую тормозную жидкость;
• тормозная жидкость не должна вступать в контакт с минеральным маслом. Даже незначительные следы минерального масла делают тормозную жидкость не пригодной для употребления или приводят к отказам в работе тормозной системы. Манжеты и прокладки тормозной системы повреждаются при контакте с минеральными маслами. Не применяйте для очистки тряпки, со следами минеральных масел;
• заменяйте тормозную жидкость каждые 2 года, по возможности после холодного времени года.

Примечания:

Тормозная жидкость представляет собой опасную жидкость, которую нельзя ни в коем случае куда-либо выливать или выливать с бытовыми отходами. Местная администрация должна предоставлять информацию о ближайших местах сдачи тормозной жидкости.

Удаление воздуха из тормозной системы

После проведения ремонта тормозной системы, во время которого производилось её вскрытие, в систему может попадать воздух. В этом случае воздух из системы необходимо удалить. Признаком наличия в трубопроводах системы воздуха является податливость педали тормоза при нажатии на неё. В этом случае необходимо устранить негерметичность и удалить воздух из системы.

На СТО тормозная система, как правило, заполняется жидкостью, а воздух из неё удаляется с помощью специального прибора.

Примечания:

При использовании указанного приспособления давление заполнения системы не должно превышать 1 атм. Эту операцию можно провести также и без указанного прибора. В этом случае воздух из тормозной системы удаляется путем качательных движений педали тормоза, для чего требуется помощь ассистента.

Если воздух проник в какой-либо отдельный тормозной цилиндр, необходимо удалять воздух из всей тормозной системы и тем самым из каждого колесного цилиндра. Если заменяется или ремонтируется только один суппорт, как правило, оказывается достаточным удалить воздух из соответствующего тормозного цилиндра.

Если полностью опорожнена одна из камер резервуара тормозной жидкости (например, при наличии негерметичности в тормозной системе или, если при удалении воздуха забыли долить в резервуар жидкость), в систему засасывается воздух, который попадает в насос ABS. Воздух из тормозной системы в этом случае должен удаляться на СТО с применением специального прибора.

Последовательность удаления воздуха: задний правый тормоз, задний левый тормоз, передний правый и передний левый тормоз и рабочий цилиндр сцепления.

Отверните крышку резервуара тормозной жидкости и отложите её в сторону. Заполните систему жидкостью до отметки MAX.

Пометьте краской положение колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите автомобиль, поставьте его на подставки и снимите колёса.

1. Снимите пылезащитный колпачок с вентиля для удаления воздуха на колесном цилиндре.

1 - пылезащитный колпачок;

2 - вентиль для удаления воздуха.

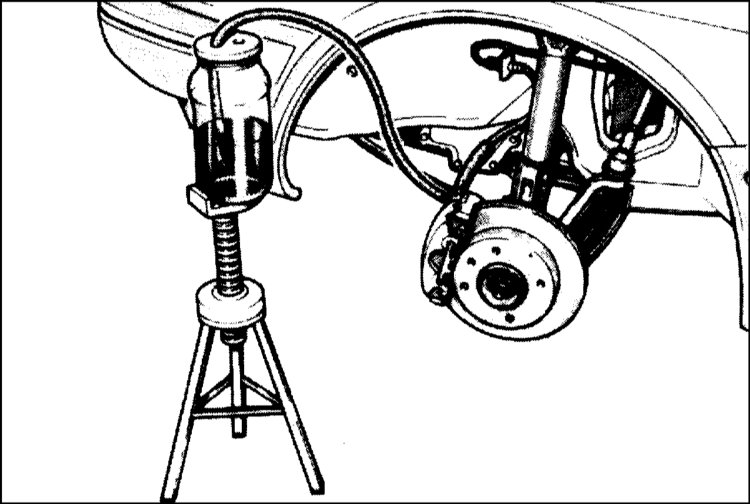

2. Очистите вентиль, наденьте на него чистый шланг. Другой конец шланга опустите в бутылку, заполненную на половину тормозной жидкостью. Для отворачивания вентиля применяйте специальный ключ (HAZET 1968-N).

3. Установите или держите бутылку для жидкости на высоте не менее 30 см над штуцером для удаления воздуха. Таким образом исключается возможность попадания воздуха в тормозную систему через резьбу штуцера.

4. Попросите ассистента «покачать» педаль тормоза до тех пор, пока в системе не поднимется давление. Это будет ощущаться по сопротивлению педали тормоза.

5. После достижения необходимого давления полностью продавите педаль и держите её ногой.

6. Отверните накидным ключом вентиль на колесном цилиндре примерно на пол-оборота.

7. Когда жидкость начнет поступать в бутылку, следите за тем, чтобы конец шланга в бутылке всегда находился ниже уровня жидкости.

8. Как только давление жидкости упадёт, закройте вентиль.

9. Повторите процесс качания педали до тех пор, пока не создастся давление. Выжмите педаль, оставьте на педали ступню ноги, откройте вентиль удаления воздуха так, чтобы спало давление, и затем закройте вентиль.

10. Повторите процесс удаления воздуха из колесного цилиндра до тех пор, пока в жидкости, поступающей в бутылку, не будет пузырьков воздуха.

11. Осторожно затяните вентиль для удаления воздуха моментом 7Нм.

12. После завершения операции снимите шланг со штуцера для удаления воздуха и наденьте на вентиль защитный колпачок.

13. Аналогичным образом, соблюдая указанную выше последовательность, удалите воздух из других тормозов.

14. Установите на место колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

15. После завершения процесса удаления воздуха заполните резервуар тормозной жидкостью до отметки MAX и наверните крышку.

16. Проверьте работу тормозной системы на дороге с неинтенсивным движением. Для этого необходимо провести, как минимум, одно сильное торможение с использованием действия ABS (ощущается по пульсации педали тормоза).

Проведите контроль надёжности:

• закреплены ли тормозные шланги;
• закреплён ли тормозной шланг в держателе;
• затянуты ли штуцеры для удаления воздуха;
• залито ли достаточное количество тормозной жидкости;
• на работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.

В статье не хватает:​

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
