Установка ПТФ на Volkswagen Polo Sedan.

Думаю, не чего нового не расскажу. Как и многие решил себе поставить ПТФ. Сразу запланировал в них установку ксенона 4800. Что сразу и было заказано из поднебесной.

Как узнал я позже есть оригинал и не оригинал. оригинал только обычные под галоген. Не оригинал есть обычные под галоген, но они очень слабые и в большинстве случаев плавятся и есть линзованные под ксенон или галоген, но у них отражатель не пластиковый. я покупал не оригинал линзованный.

Обычная.

Линзованая.

И так комплект.

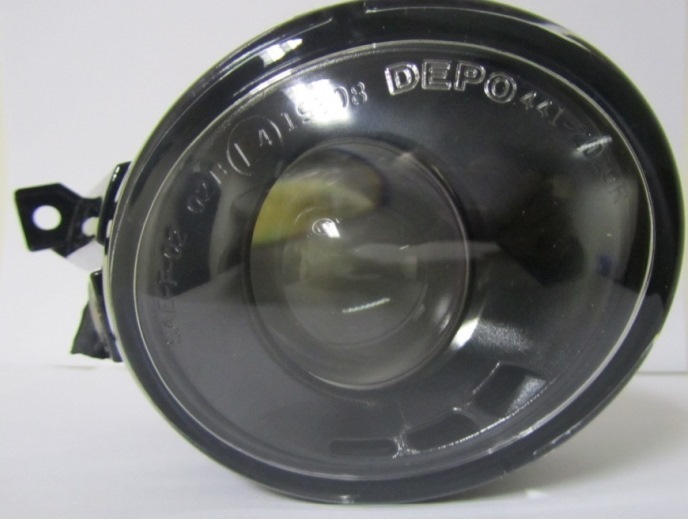

Сами противотуманки, понятное дело линзованые так как в обычные ставить ксенон нельзя, не ну если вам плевать на остальных, то можно.

под цоколь H11 DEPO 441-2025L-UQ и 441-2025R-UQ
Накладка в бампер.

Решетка ПТФ с хромом левая 6RU 853 665
Решетка ПТФ с хромом правая 6RU 853 666
Переключатель света тоже из поднебесной.
Пин в разъем выключателя
N 906 845 05 — 1 шт.
Пин к колодку предохранителей.
N 907 326 03 — 2 шт.
И наконечник под M6 . Для минусовой клеммы.
Так же провода метров 5 красного и 5 метров черного сечением 1,5 квд.
Провода брал с запасом.
Ну и пару видов гофры. Для одного провода и для двух.

Этап первый.

Проводка от Переключателя до предохранительной колодки.

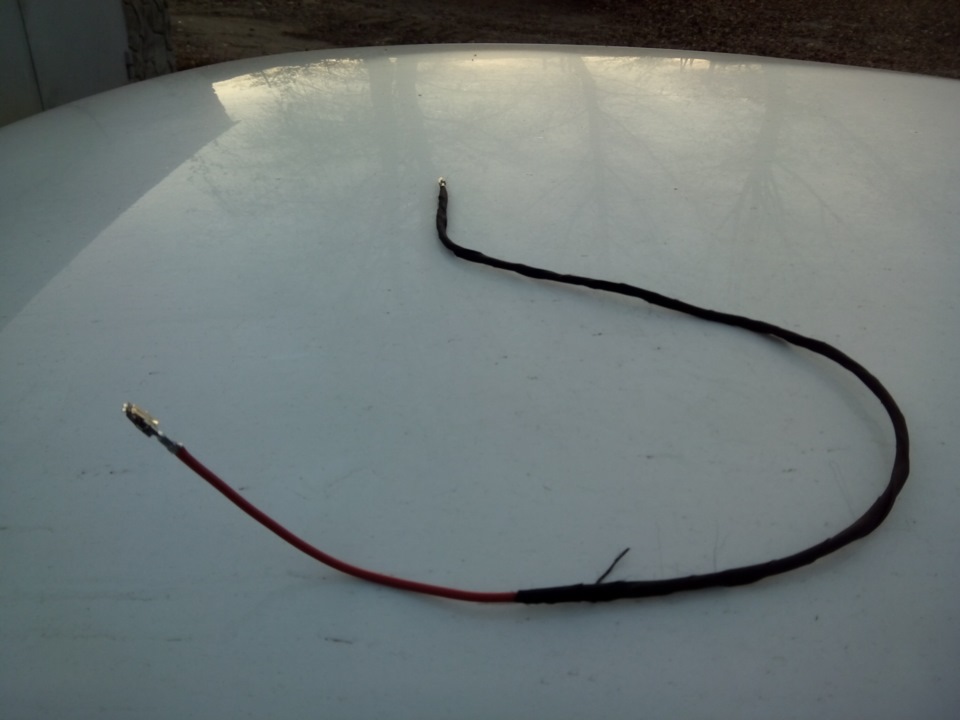

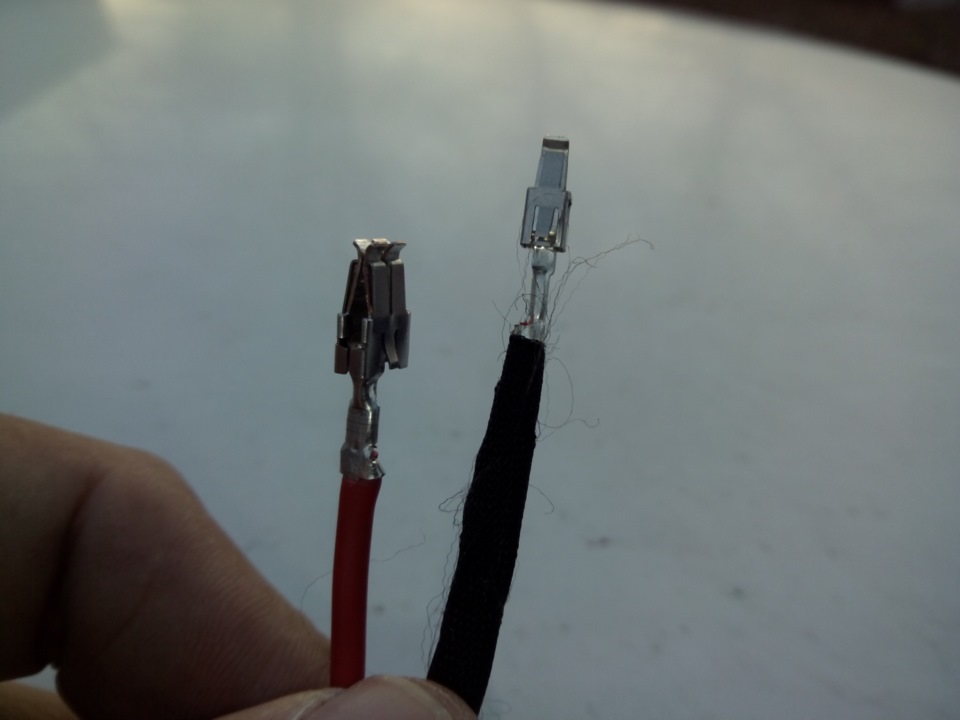

Провод красный. Длиной где то см. 50 . С одного конца пин N 906 845 05 с другого пин N 907 326 03

Вот так.

Провод обмотал тканевой изолентой.

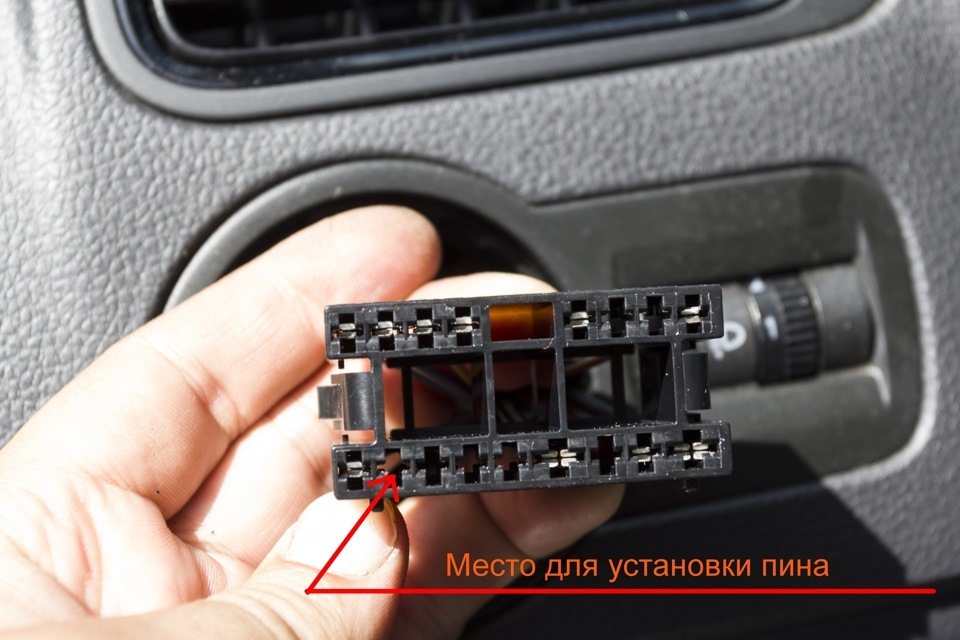

Снимаем с левой стороны торпеды накладку. Вынимаем переключатель. Для его снятия утапливаем в режиме 0 потом поворачиваем переключатель на габариты. Вставляем в 8 разъем провод.

Сюда.

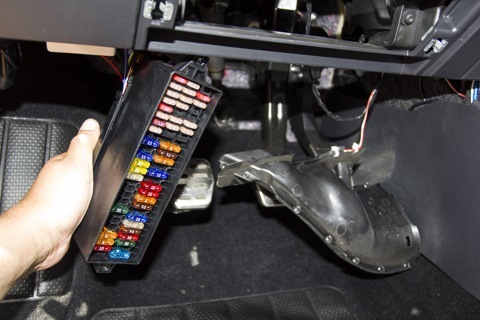

Теперь снимаем предохранительную коробку. Не забываем отсоединить клемму.
Для этого сначала откручиваем один винт тот что держит воздуховод. Снимаем его дабы не мешал. Потом раскручиваем два винта предохранительной коробки и выкручивая ее достаем.

В коробке есть 54 предохранитель. Он так и подписан предохранитель ПТФ, почему бы на его место бы и не поставить. Вставляем второй конец провода в соответствующий разъем.

Ну вот этап первый окончен. Переходим к водным процедурам.

Этап второй.

Проводим проводку от ПТФ к предохранительной коробке. Тут возникает весьма сложный вопрос как же тянуть провод. Есть бортовики в которых рекомендуют тянуть под крылом и выводить провод возле разъёма двери. Но я решил тянуть почти оригинальным путем. А для этого надо.

В моторном отсеке отщелкиваем мозги двигателя.

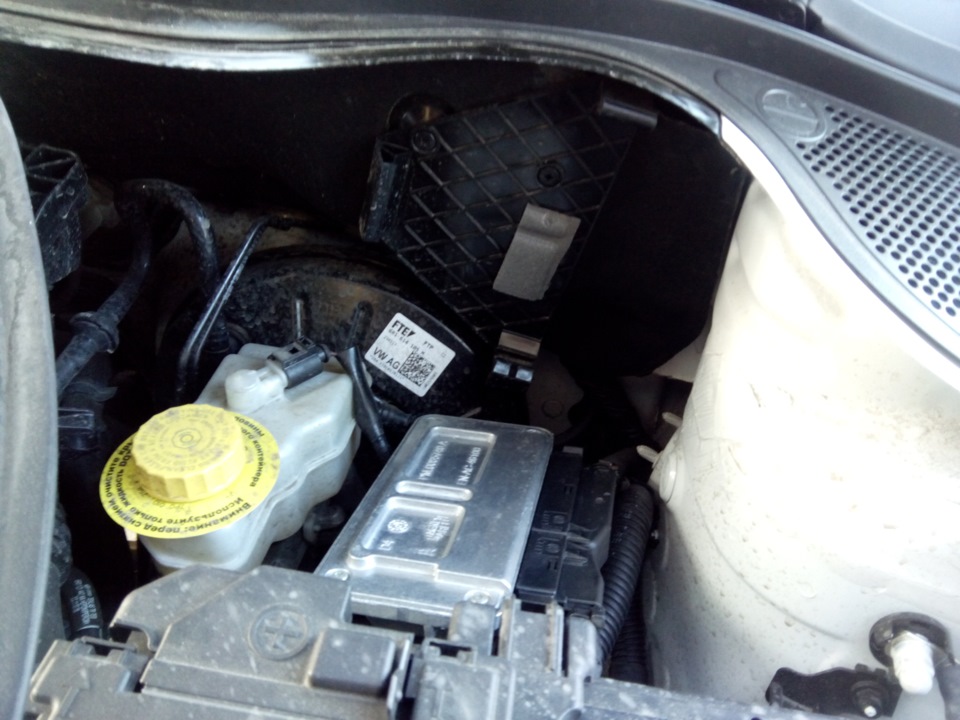

Вот они уже снятые.

Дальше снимаем само крепление.

Затем снимаем обшивку моторного отсека.

Ну и самое нудное снимаем перегородку между моторным отсеком и отсеком с дворниками.

Кстати пока она была снята я на нее наклеил вибры а то звенит она как жестянка.

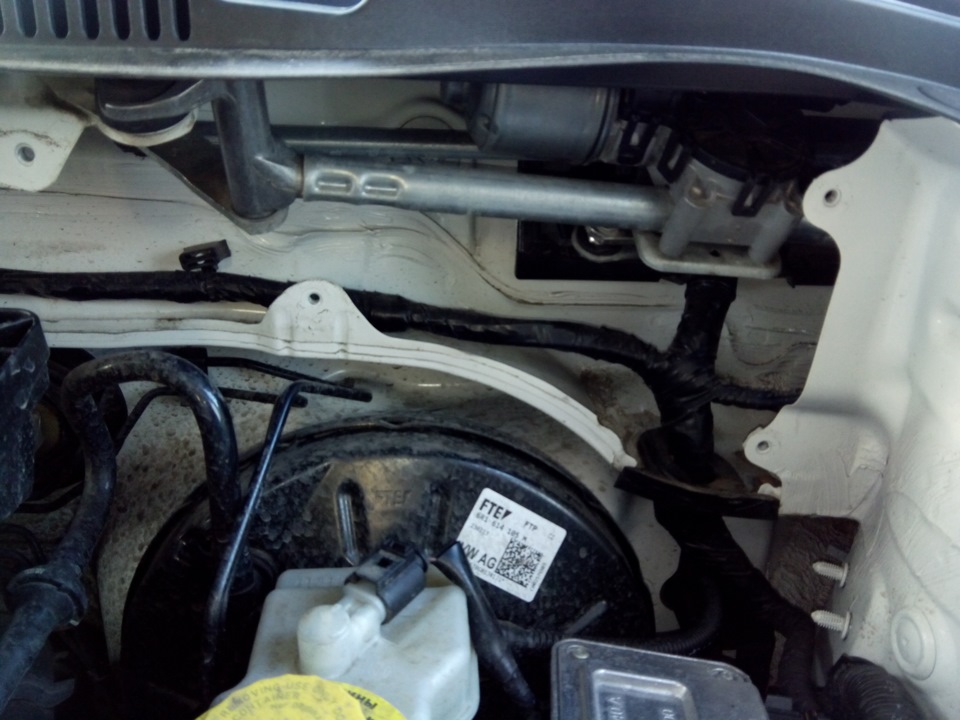

Вот такой вид после ее снятия.

Меня интересовало место под мотором дворником. Там жгут проводов заходит в салон. На резинке есть так сказать разъем свободный. Срезаем на нем кончик и вот оно место куда можно просунуть провод.

К сожалению, на фото его таки и не видно.

В общем просовываем туда провод. Мне было удобнее просовывать из салона. Хотя там и не чего не видно и можно обнаружить этот проход только пальцами. Думаю, проктологам там вообще нечего делать ну а мне пришлось помучаться. Но все же оттудова запихивать провод удобнее.

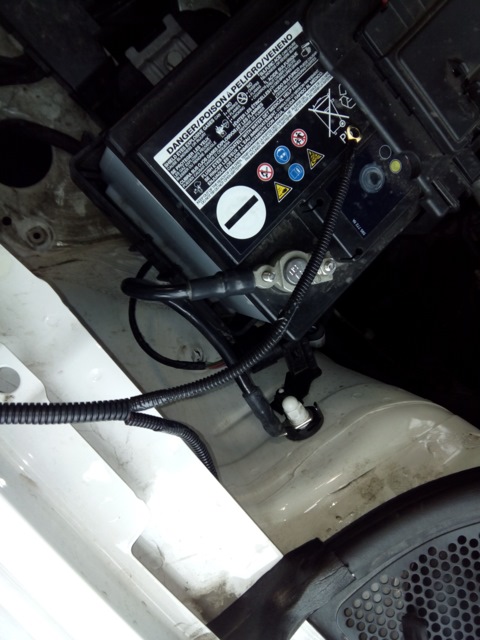

Просовываем нужное количество провода в моторный отсек. Дальше я его вывел возле стакана. Сначала я минусовой провод подвел до аккумулятора я завел в тонкую гофру так как там всего один провод. А вот от аккумулятора уже шло два. Так как минус я взял именно оттуда. Но потом я переделал и минус взял от колодок на лонжеронах. Если снять ПТФ и посмотреть в отверстие эти колодки видны и легкодоступны. Так что тянуть к аккумулятору не чего не надо. На фото провод идет, но потом я его снял.

Дальше провода пошли в боле толстой кофре до левой противотуманки.

До правой провел тоже сразу два провода. от левой. Вел под передней панелью.

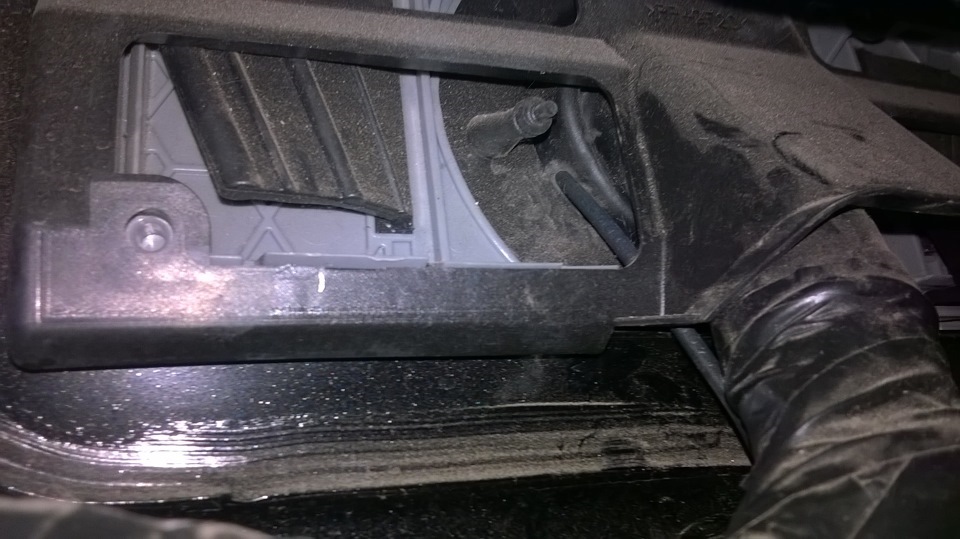

Тут есть удобные зацепы.

Кстати, когда снял панель обнаружился нежданчик. Российская сборка. Один винт не был прикручен.

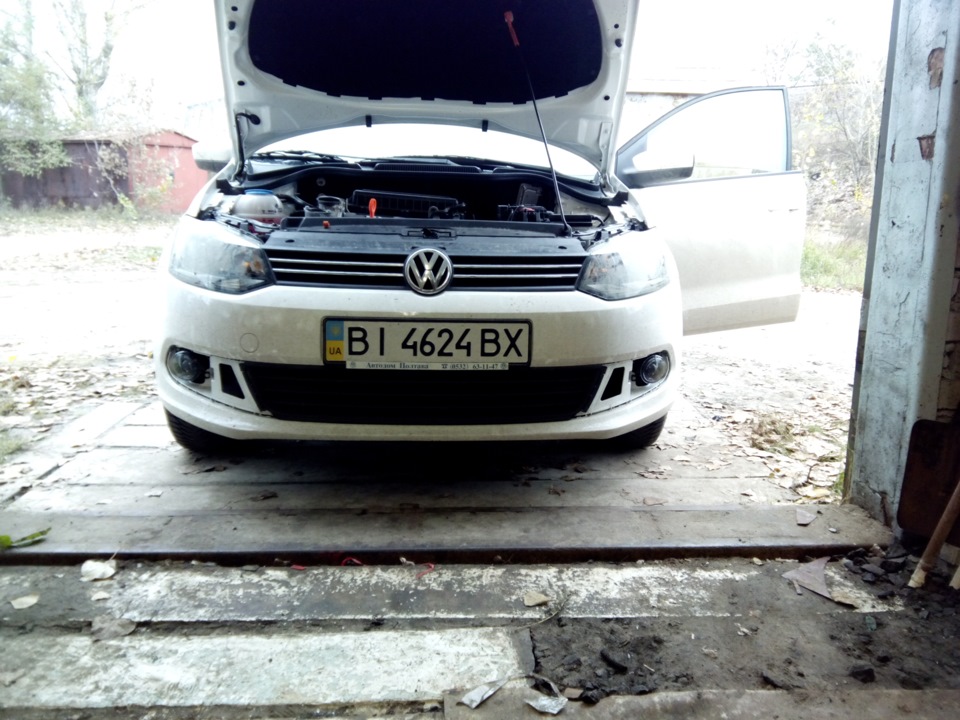

Фары снимал чисто ради удобства, снимать не обязательно.

Ну и дальше все провода изолируем. Гофру укладываем и закрепляем.

Дальше надо бы разъёмы закрепить, но я пока этого не стал делать. Так как не приехал ксенон. А с ним идут и нужные мне разъёмы.

Закрепил ПТФ.

вот такими саморезами. Их где-то с иномарки выкрутили. Надеюсь не будут ржаветь.

Ну все. Можно подкапотное собирать.

Дальше в салон. Там провод снова в тонкую гофру. И обернул тканевой изолентой дабы избежать сверчков. Конец обжал вторым пином и в предохранительную коробку. Провод укладываем закрепляем. И можно устанавливать на место коробку. Я этого не стал делать так как параллельно шел второй проект по установке доводчиков стекол.
