Установка би-линз и подключение ксеноновых ламп автомобиля Skoda Fabia 2002 - 2007

Инструменты:

• Гаечный ключ торцевой Т-образный 10 мм
• Электрофен технический
• Отвертка крестовая малая
• Элетродрель
• Круглогубцы

Детали и расходники:

• Картонная коробка (достаточного размера для размещения двух фар)
• Лента "антискрип"
• Ветошь
• Перчатки
• Спирт
• Герметик для фар

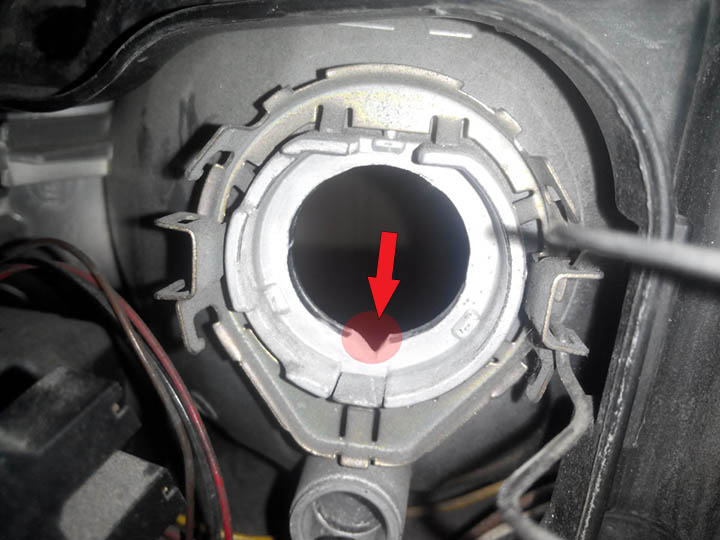

Расположение ламп в передней фаре:

Предупреждение:

Галогеновые лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, из-за которых лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.

Снятие фар:

1. Для удобства работы, с левой фарой снимите боковую крышку аккумуляторной батареи.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

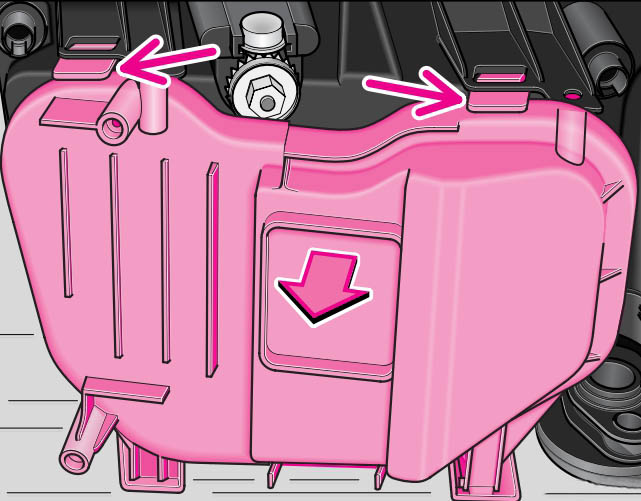

3. Нажав на два пружинных фиксатора снимите крышку фары.

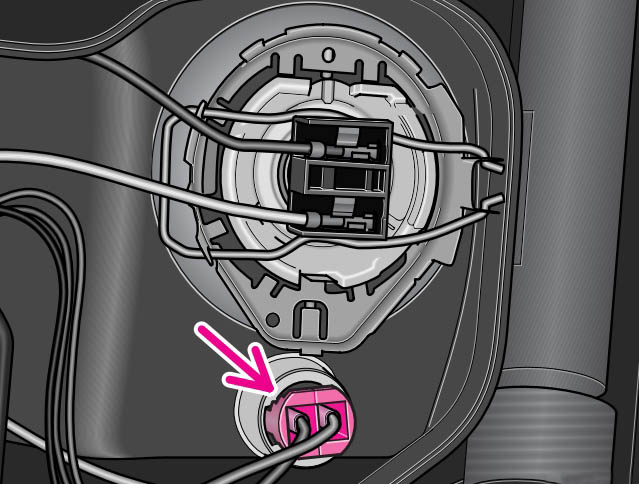

4. Отсоедините колодку фары от жгута проводов.

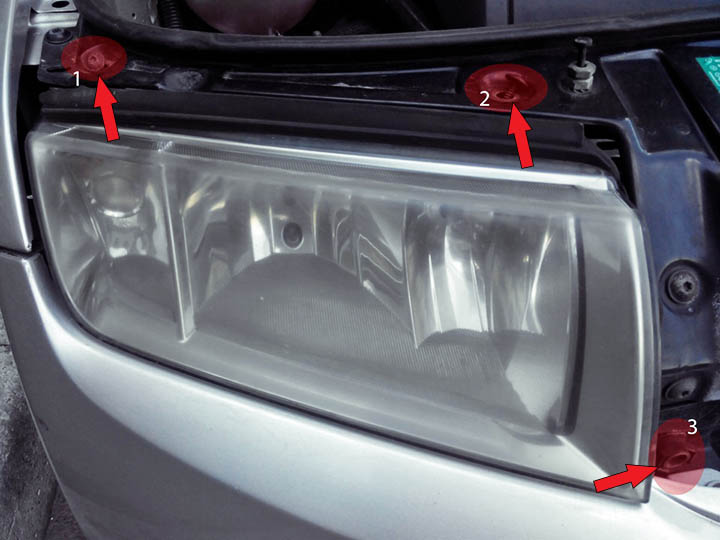

5. Отверните два болта верхнего и один нижнего крепления фары.

6. Снимите фару.

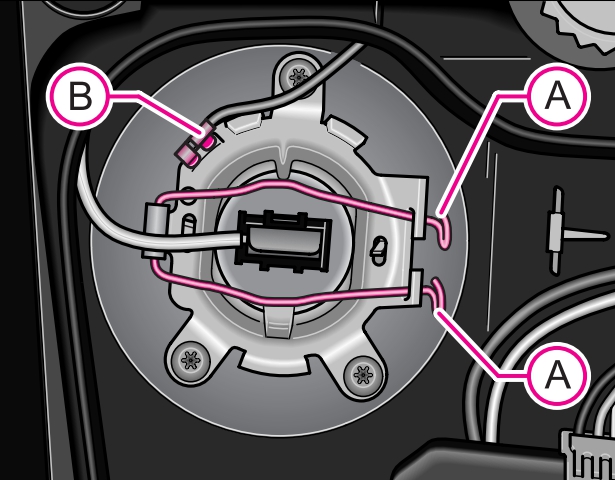

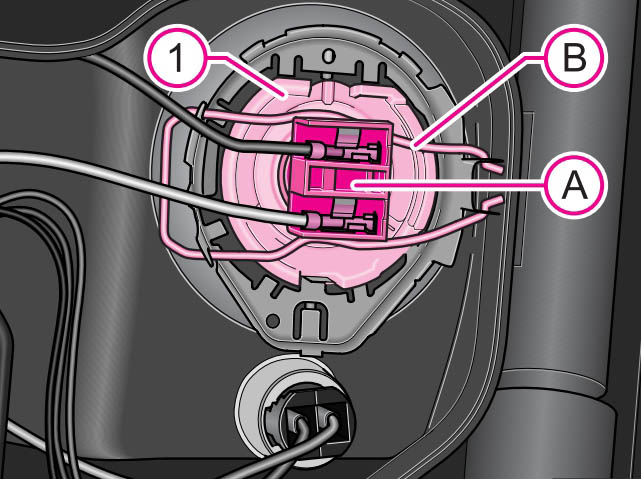

7. Отсоедините колодку "В" с проводами от патрона лампы дальнего света и отцепите проволочные петли "А" от пазов корпуса пары. Выньте лампу дальнего света.

8. В лампе 1 ближнего света, отсоедините штекерный соединитель "А" и отцепите упругую проволочную петлю "В" прижатием по направлению к лампе накаливания и наискось вниз.

9. Потянув на себя, выньте патрон с лампой 3 (см. рис. Расположение ламп в фаре) габаритного света из корпуса фары.

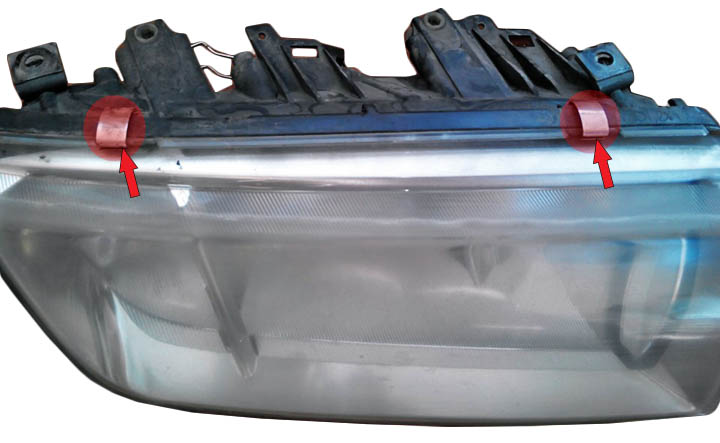

10. Снимите с фары по 4 металлических защелки которые сжимают стекло и корпус фары.

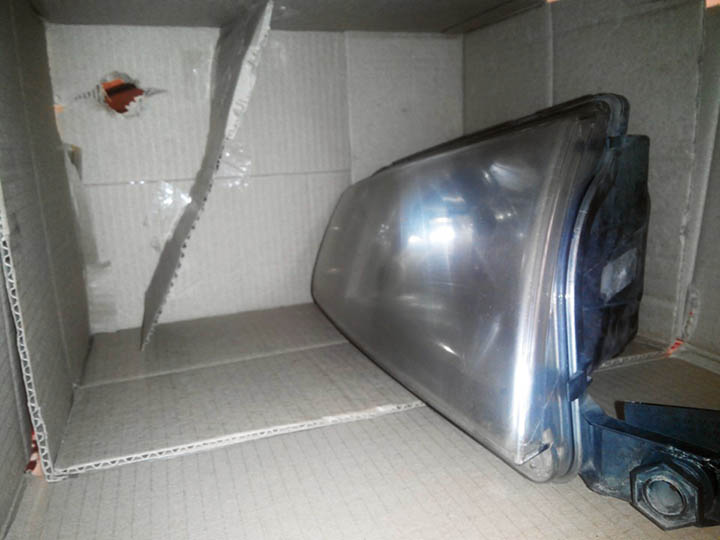

11. Возьмите картонную коробку и сделайте в ней отверстие для фена и небольшой борт с картона внутри, чтобы отгораживал фару от прямого потока горячего воздуха.

12. Положите фару внутрь коробки, закройте коробку и включите електрофен на 5-7 мин. (на температуру около 400 градусов по Цельсию.)

13. Оденьте перчатки, достаньте фару и отверткой аккуратно отожмите стекло от корпуса (начинать удобней с угла фары).

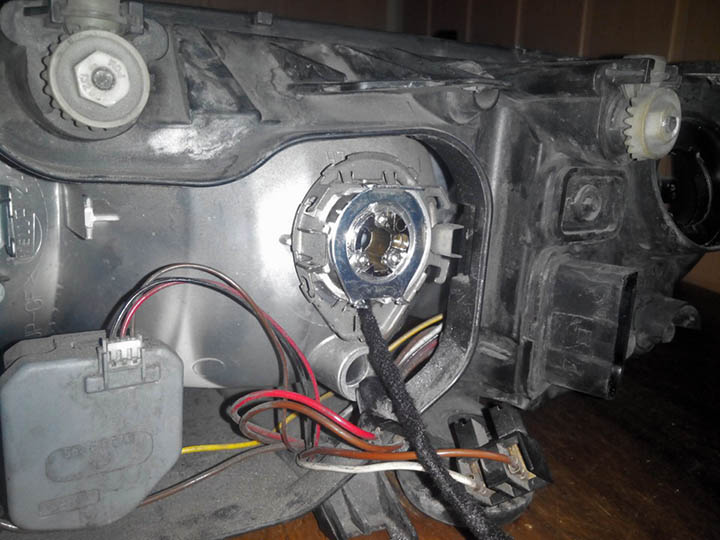

14. Вырежьте в рефлекторе в районе лампы ближнего света небольшое углубление для проводов билинзы

15. Сухой ветошью аккуратно протрите рефлектор.

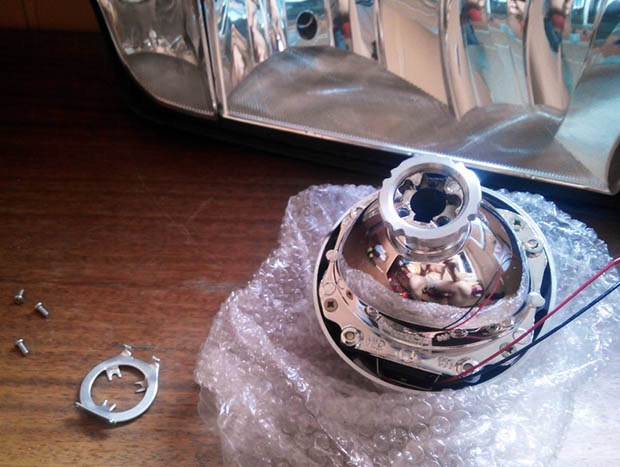

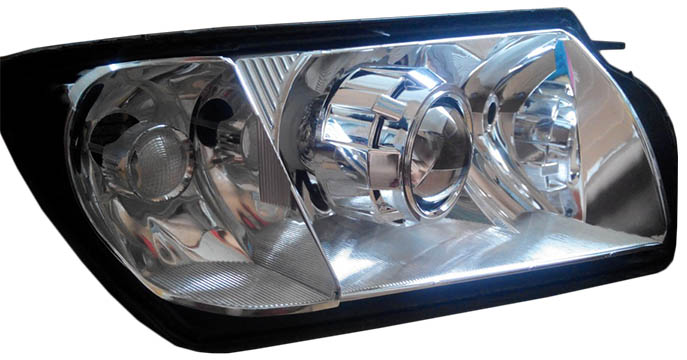

16. Установите линзу.

17. Прикрепите стекло к корпусу (можно предварительно уложить специальный герметик для фар). Наденьте металлические защелки и положите в коробку. Нагревайте коробку феном в течении 5-7 мин. и дайте ей остыть. После этого, фара должна быть склеена.

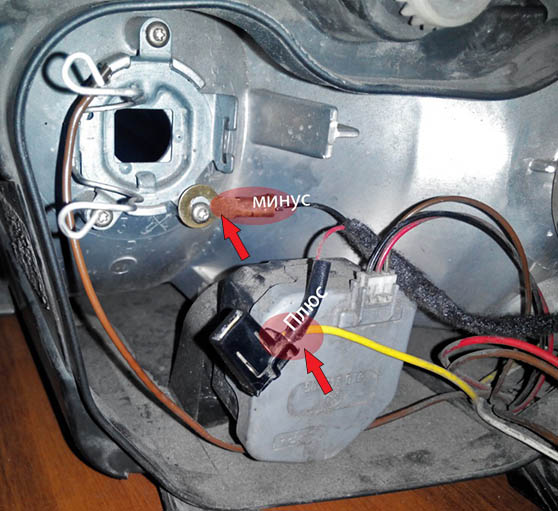

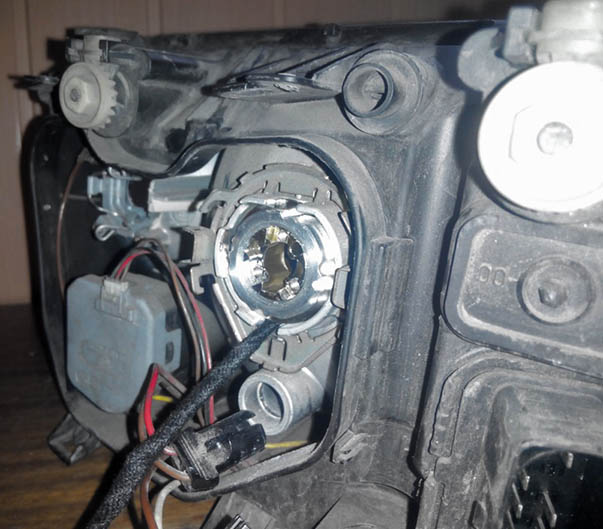

18. Подключите линзу. С линзы выходит два провода, черный и красный. Обмотайте их предварительно "антискрипом", так как они тонкие, чтобы не перетерлись в местах соприкосновения между рефлектором и корпусом линзы. Черный провод подключается на "-". Красный - на "+". Подключаем его к лампе дальнего света.

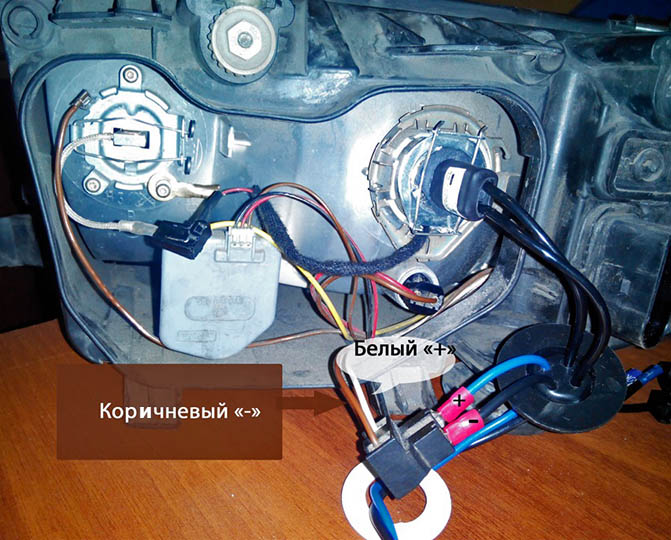

19. Подключите ксеноновые лампы - соедините все фишки между собой, соблюдая полярность проводов.

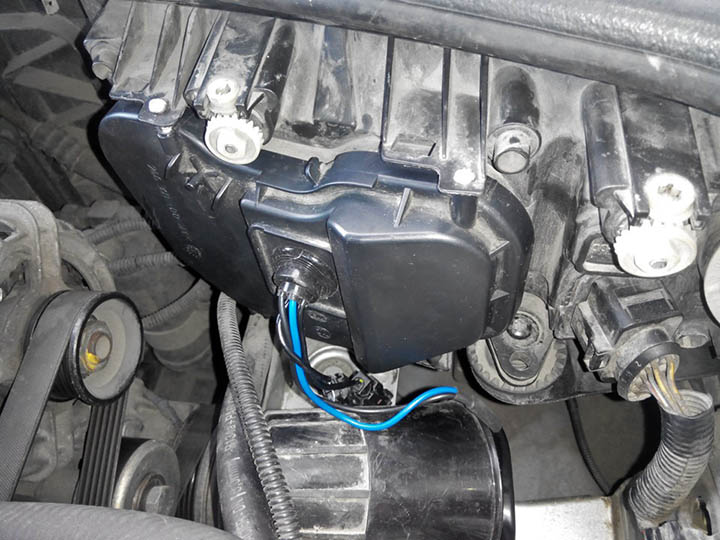

20. Просверлите отверстие в задней крышке фары для проводов ксенона (приблизительно диаметром 25-30мм), и установите все по местам. Подключите главную фишку фары.

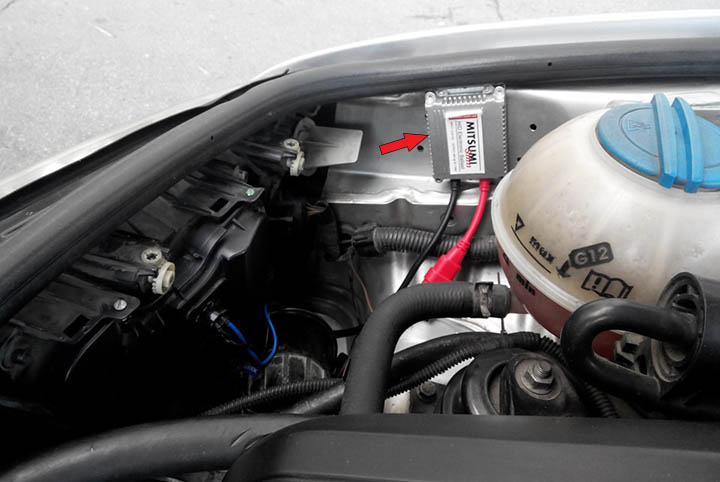

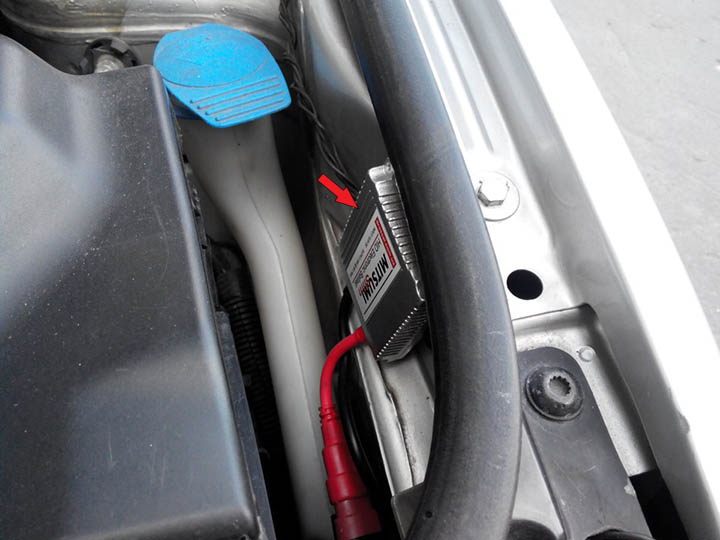

21.  Закрепите блоки розжига болтами, которые крепят крылья.

22. Отрегулируйте фары на стенде СТО.
