Инструменты:
- Отвертка плоская средняя
- Гаечный ключ рожковый 10 мм
- Ключ-съемник для топливного насоса
- Маркер
Детали и расходники:
- Топливный насос (при необходимости замены)
- Датчик уровня топлива (при необходимости замены)
- Топливное масло
Примечание:
Во время проведения работ с топливной системой, следует помнить, что в баке могут накапливаться топливные пары и следует работать в хорошо проветриваемом помещении. Для соблюдения чистоты, протирайте все соединения и участки вокруг них до разборки. Не кладите детали на линяющие материалы и монтируйте только чистые детали.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи, как описано здесь.
2. Снимите подушку заднего сиденья, как описано здесь. Топливный бак с насосом расположены в правой стороне под задним сиденьем.
3. Снимите крышку люка в полу над топливным баком.
4. Отсоедините колодку с проводами от датчика уровня топлива. После отсоединения колодки, для снижения давления в системе, можно включить кратковременно зажигание.

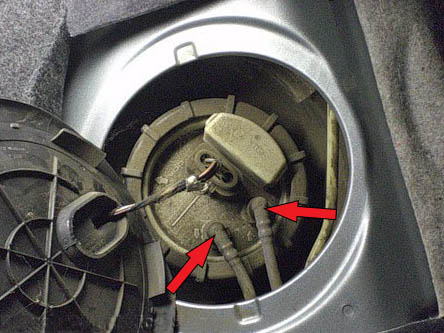

5. Нажав на кнопки фиксаторов, отсоедините шланги от штуцеров на фланце топливоприемника.

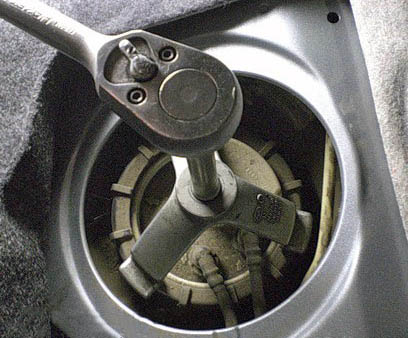

6. Специальным ключом отверните гайку и выньте из топливного бака топливный насос в сборе с датчиком указателя уровня топлива. Выньте уплотнительное кольцо фланца.
7. Теперь, если нужна только замена топливного насоса, можно подключить новый топливный насос к трубкам и собрать все в обратном порядке.

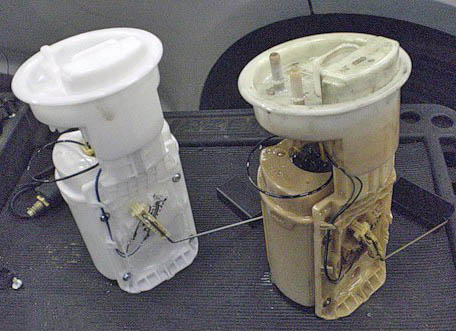

Новый (слева) и бывший в употреблении топливные насосы

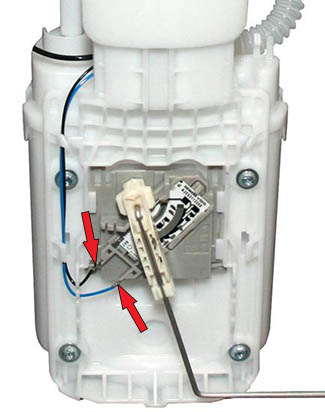

8. Для замены только датчика уровня топлива, отсоедините от него провода. Промаркируйте провода, чтобы не перепутать при установке.

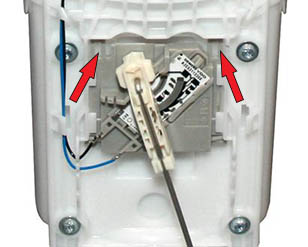

9. Подцепив отверткой защелки, сдвиньте датчик вниз и снимите его с топливного насоса.
10. Вставьте новый датчик в топливный насос и нажмите на него снизу, чтобы защелки зафиксировали его. Подсоедините к датчику провода.
11. Смажьте топливом уплотнительное кольцо фланца и установите топливный насос с датчиком в топливный бак в порядке, обратном снятию.
12. Поверните топливный насос так, чтобы стрелки на фланце насоса и топливном баке совпали. Подсоедините топливопровод 1 подачи топлива (черного цвета) к штуцеру, обозначенному буквой V, а шланг 2 обратного слива топлива (синего цвета) к штуцеру R.
13. Проверьте трубки и соединения на возможные течи, заведя автомобиль. После этого соберите все остальное в обратной последовательности.
