Установка насоса охлаждающей жидкости двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток 10мм
  • Динамометрический ключ
  • Свечной ключ

Детали и расходники:

  • Насос охлаждающей жидкости
  • Свечи зажигания
  • Прокладки впускного патрубка системы охлаждения
  • Охлаждающая жидкость

1. Установите насос охлаждающей жидкости, затянув четыре болта и две гайки крепления насоса моментом затяжки 8 Н·м.

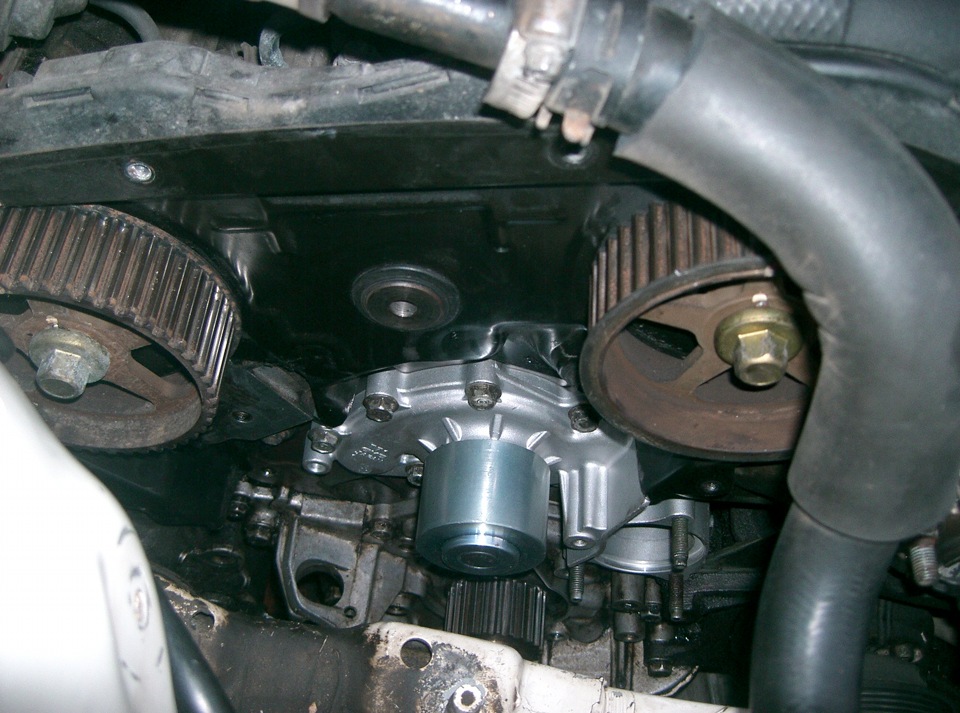

Место установки помпы Toyota Camry

Установленный насос охлаждающей жидкости Toyota Camry

2. Установите крышку ремня привода ГРМ и затяните шесть болтов моментом затяжки 8 Н·м.

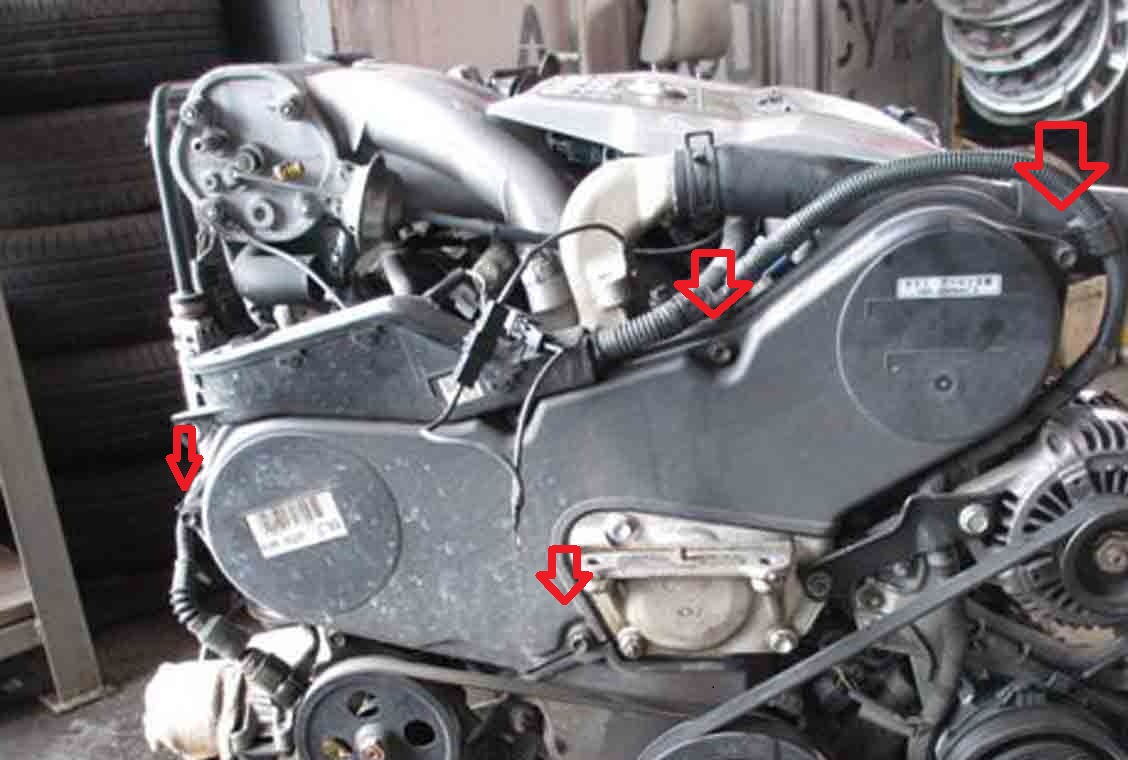

Крышка ремня ГРМ Toyota Camry

3. Заверните свечи зажигания.

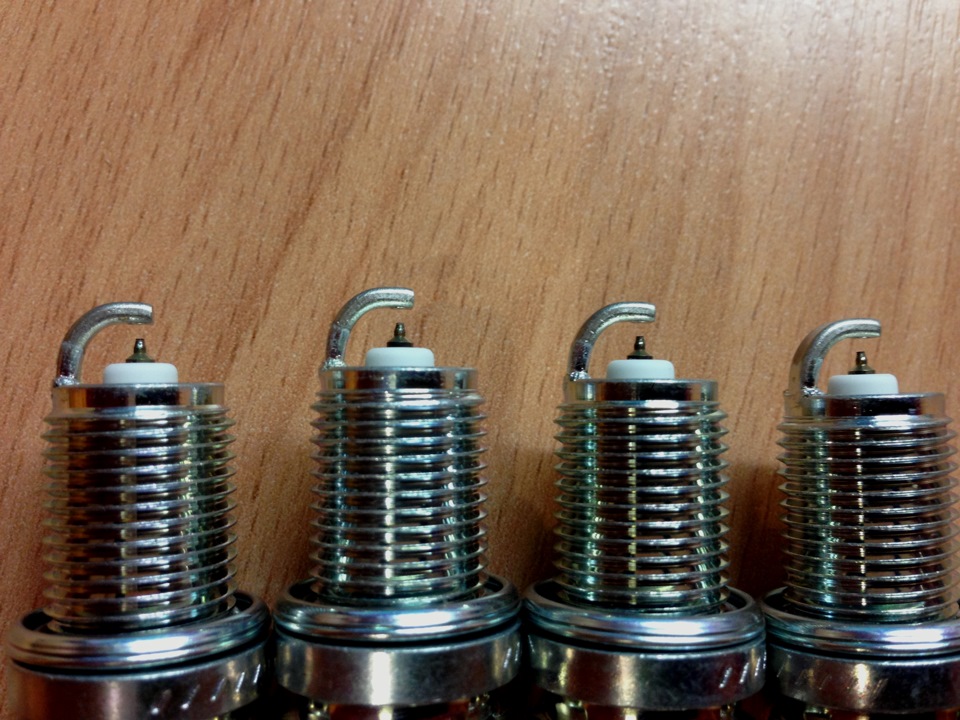

Свечи зажигания Toyota Camry

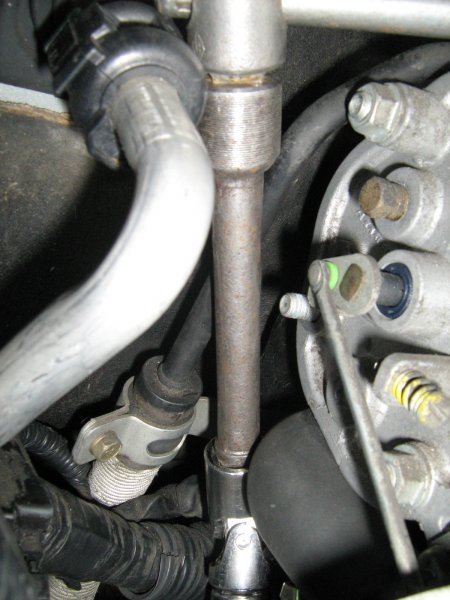

Установка дальней свечи зажигания Toyota Camry

4. Установите катушки зажигания.

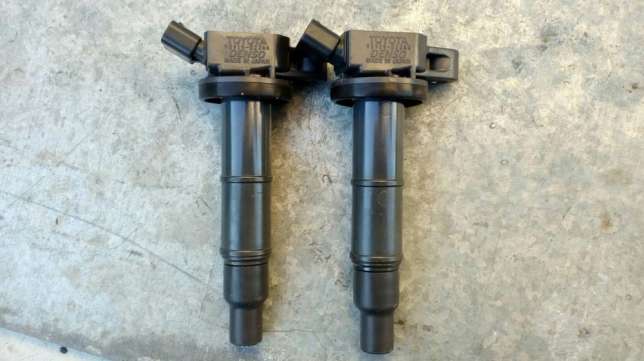

Катушки зажигания Toyota Camry

5. Установите две новые прокладки на впускной патрубок системы охлаждения.

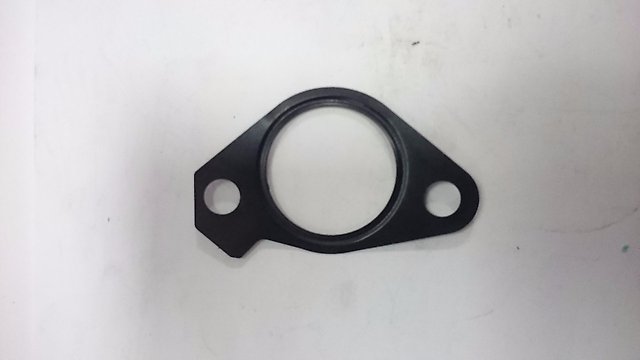

Прокладка патрубка системы охлаждения Toyota Camry

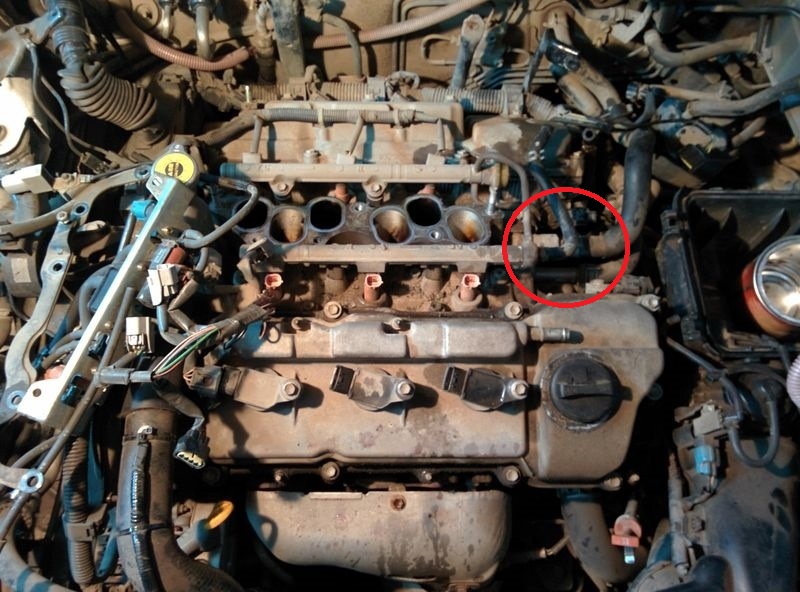

Вход системы охлаждения двигателя Toyota Camry

6. Соедините выпускной патрубок системы охлаждения с шлангом перепуска охлаждающей жидкости. Установите выпускной патрубок, две шайбы и поочередно затяните два болта и две гайки моментом затяжки 15 Н·м.

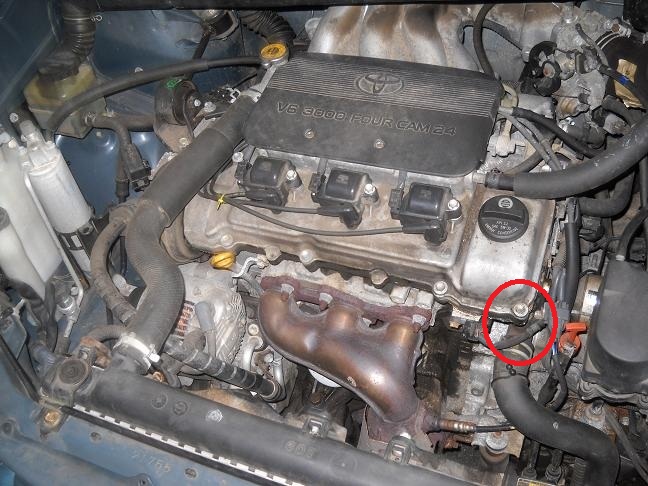

Выходной патрубок системы охлаждения Toyota Camry

7. Установите впускной коллектор, топливный коллектор с форсунками, две шайбы и равномерно затяните девять болтов и две гайки за несколько проходов моментом затяжки 15 Н·м. Установите верхнюю часть впускного коллектора в сборе.

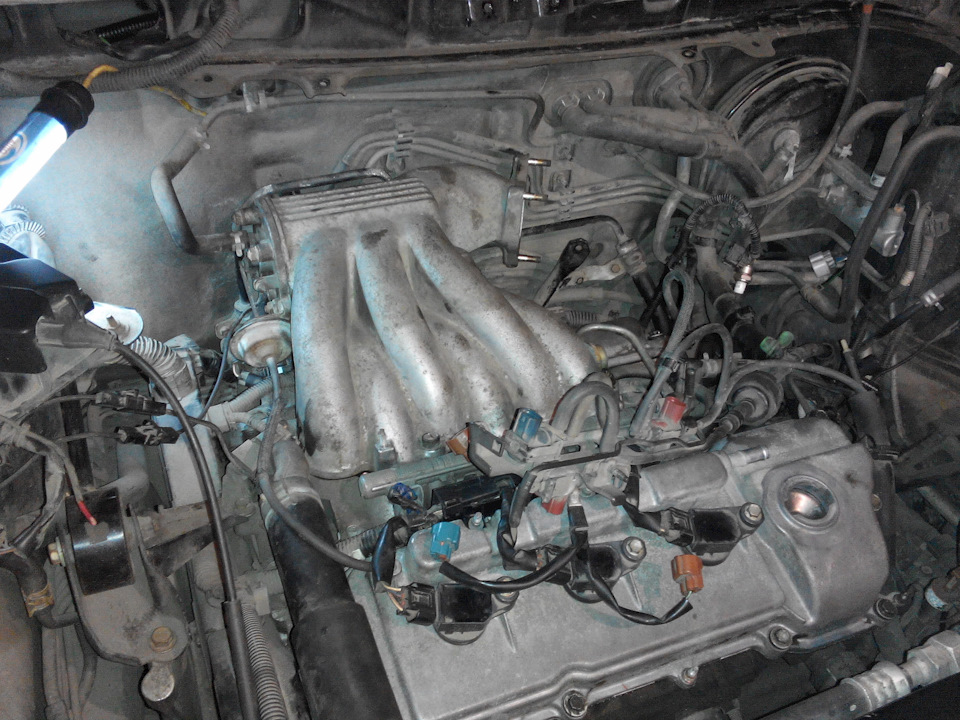

Впускной и топливный коллектор Toyota Camry

8. Установите кронштейн №1 двигателя и затяните два болта моментом затяжки 39 Н·м.

9. Установите стойку верхней части впускного коллектора и затяните два болта ее крепления моментом затяжки 20 Н·м.

10. Подсоедините электропроводку и шланги.

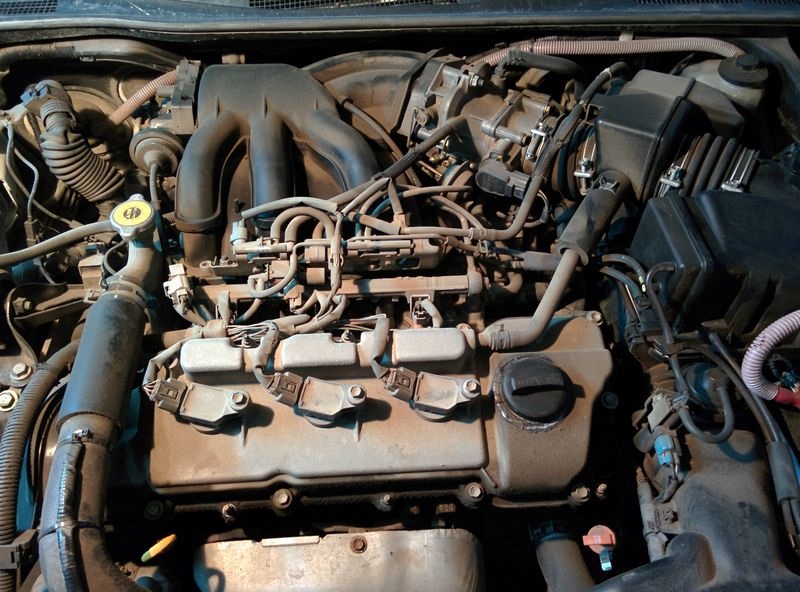

Подсоединяем проводку и шланги Toyota Camry

11. Установите защитную крышку двигателя.

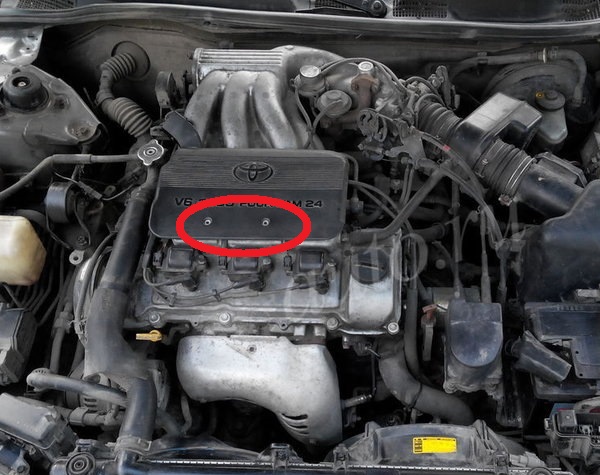

Верхняя крышка двигателя Toyota Camry

12. Залейте охлаждающую жидкость.

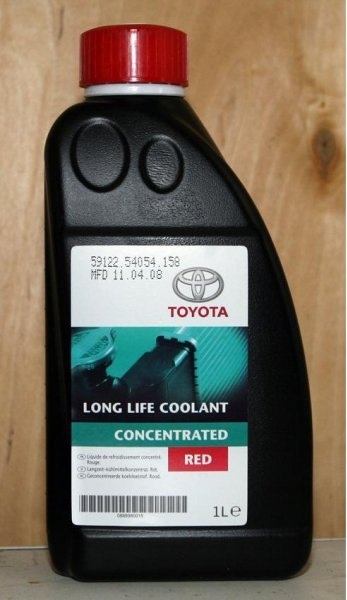

Охлаждающая жидкость Toyota Super Long Life Coolant для Toyota Camry

Горловина для заливки охлаждающей жидкости Toyota Camry

Источник: http://www.carmanz.info/toyota/camry-2001-2006/231362-tc2001472.html
