Установка парктроника в дополнение к камере заднего вида Nissan Primera 2001 - 2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Электродрель
  • Насадка на вороток 8 мм
  • Вороток под торцевую насадку

Детали и расходники:

  • Ветошь
  • Силиконовая смазка
  • Пластиковые стяжки

1. Делаем разметку на бампере исходя из инструкций парктроника. Делаем первое отверстие.

Делаем первое отверстие для парктроника Nissa Primera

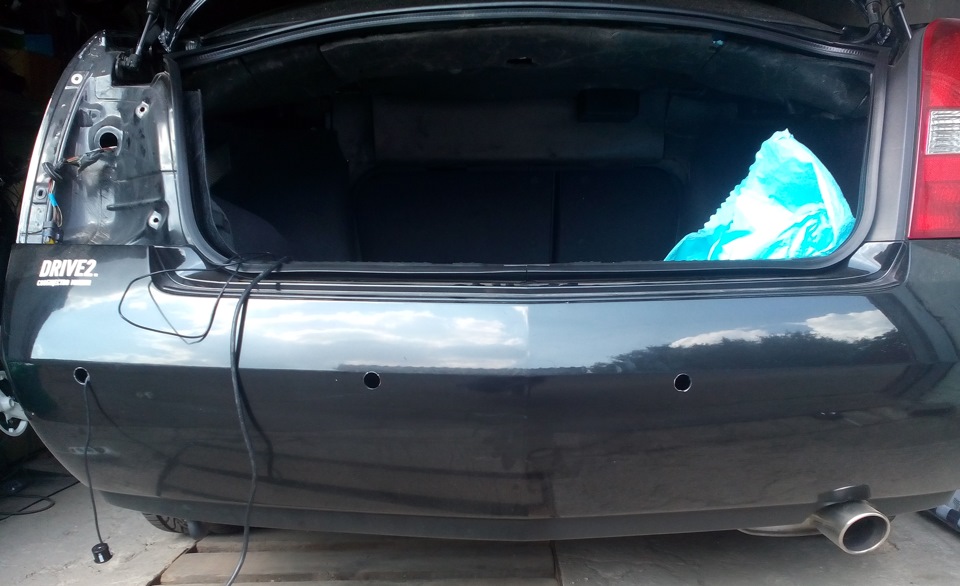

2. Сверлим остальные отверстия.

Сверлим остальные отверстия Nissan Primera

3. Следующий этап - снятие заднего левого стопа. Откручиваем два винта на 8 из багажника и резко тянем фонарь на себя, строго, без раскачиваний и перекосов. Там две защёлки. После определённого усилия они поддадутся и фонарь будет у вас в руках.

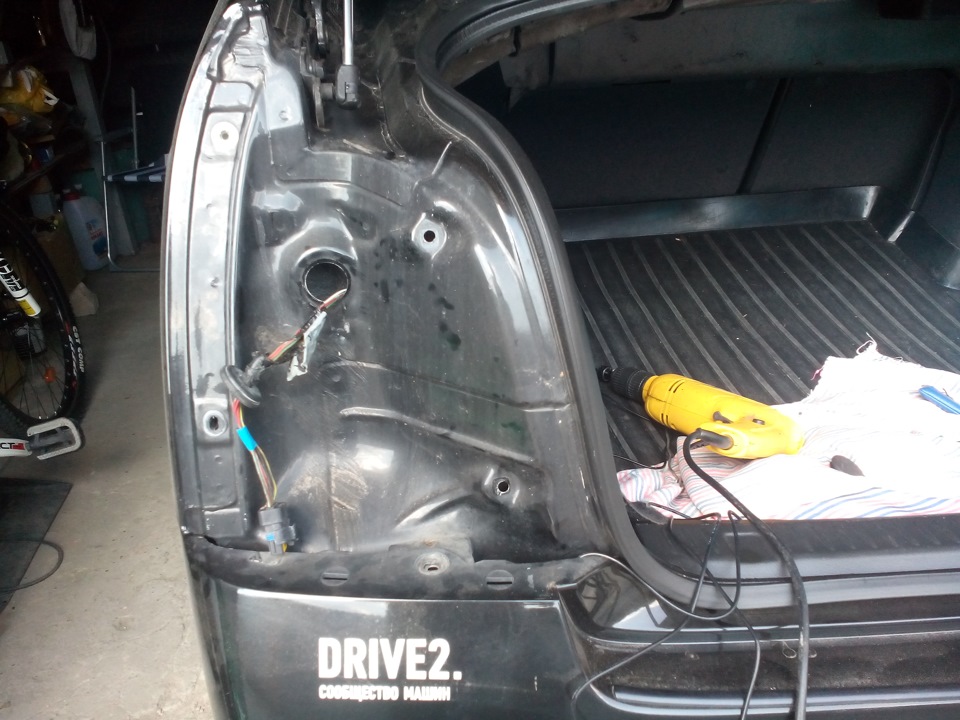

Снятие заднего левого стопа Nissan Primera

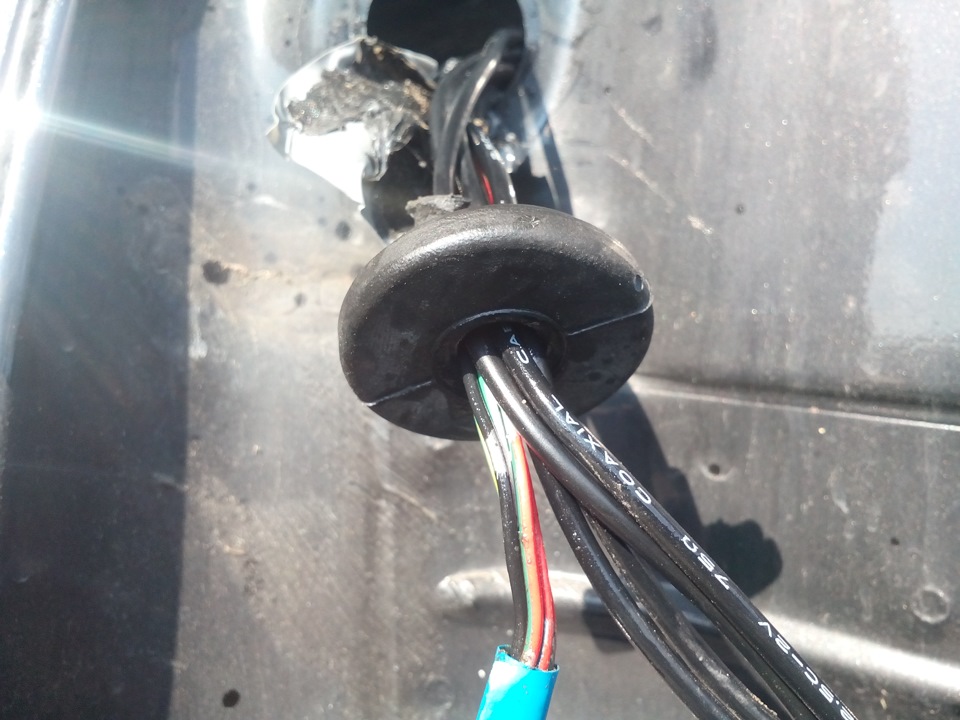

4. Очистив попутно от накопленного мусора поверхность под плафоном, вынимаем резиновый уплотнитель жгута проводов и, обильно смазав его силиконовой смазкой, при помощи тупого предмета, протыкаем его в области запущенных через него проводов.                                                              Вынимаем резиновый уплотнитель жгута проводов Nissan Primera

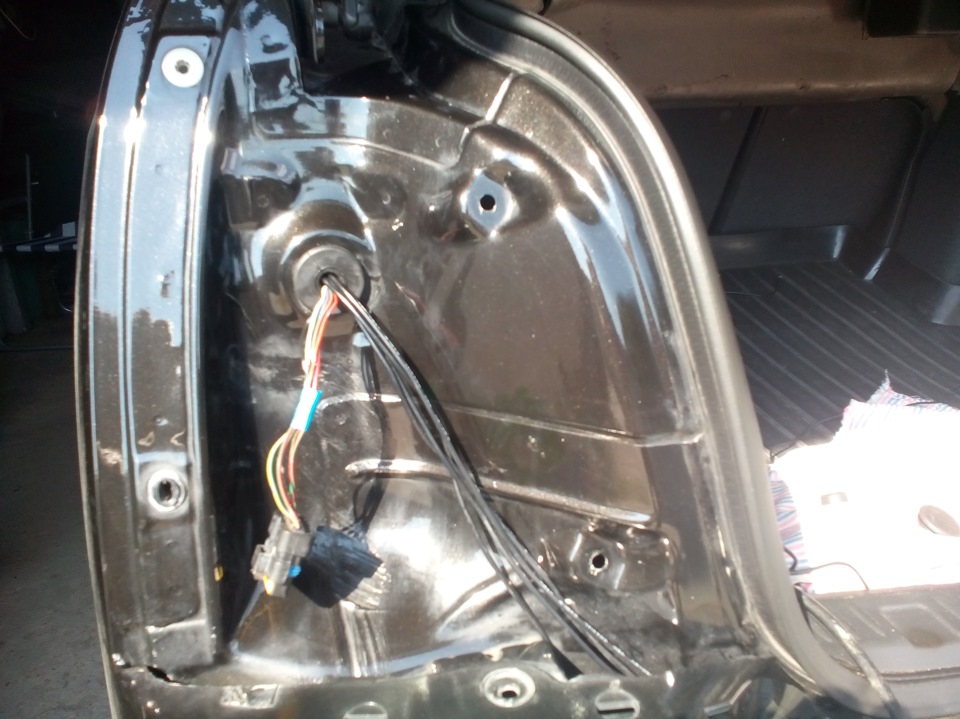

5. Каждый из датчиков по очереди запускаем в бампер, а провода от них выводим у левого заднего стопа.                                         Выводим провода от датчиков из левого заднего стопа Nissan Primera

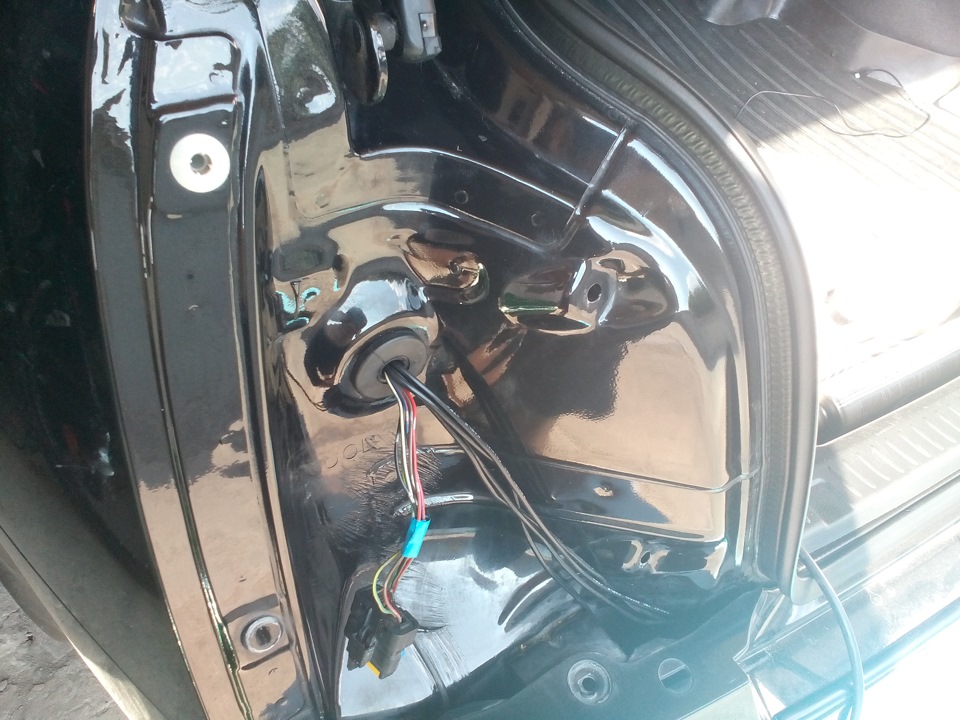

6. Затем, по одному, провода от датчиков запускаем в резиновый уплотнитель и дальше в багажник авто.

Провода от датчиков запускаем в резиновый уплотнитель Nissan Primera

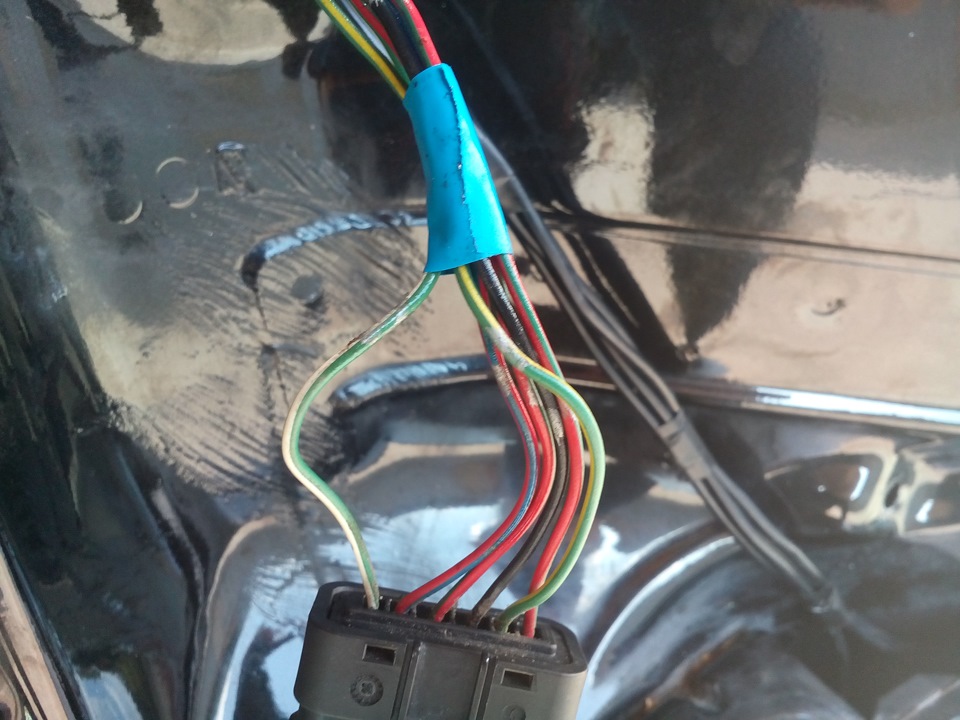

7. Когда все провода запущены, их можно проложить по багажнику и штатной проводке в левом крыле, используя пластиковые стяжки. Подключаем их к блоку управления парктроником, который расположился в нише над задней стойкой. Подключение самого блока — это два провода "плюс" и "минус". Плюсовой провод мы подключаем к проводу, отвечающему за включение ламп заднего хода (это бело-зелёный провод из жгута проводов, идущих на стоп). Бело – зелёный провод, "плюс" – для подключения. Чёрный провод — "минус".Подключаем провода к блоку управления парктроником, который расположился в нише над задней стойкой Nissan Primera

8. Провод "минус" подключаем к чёрному проводу из того же жгута.
Теперь при включении заднего хода, у нас автоматически будет включаться парктроник.

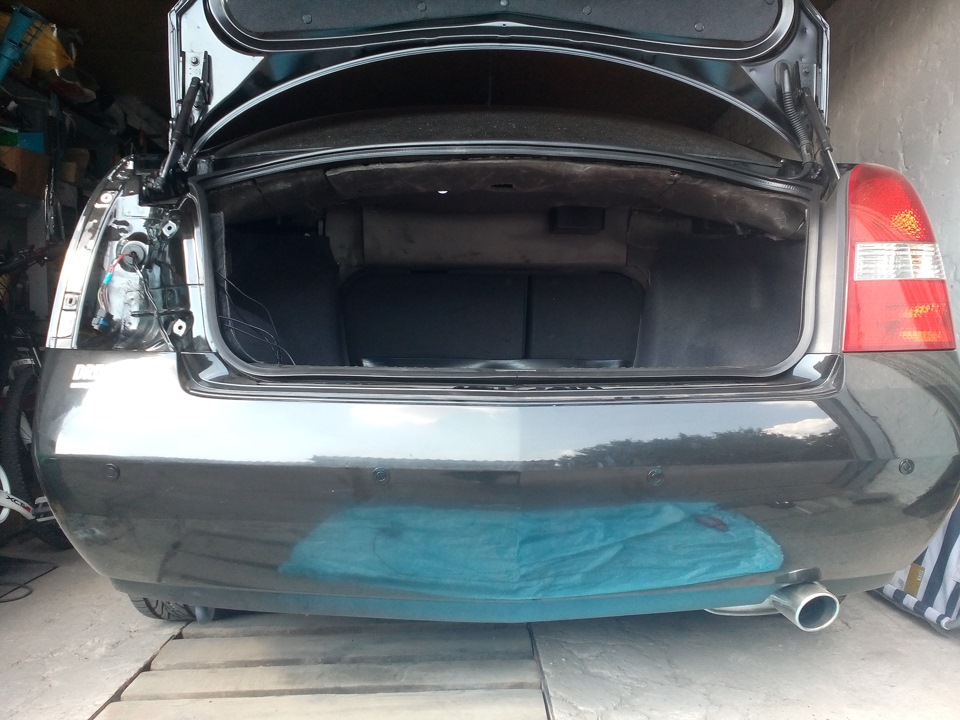

Результат установки парктроника в задний бампер Nissan Primera

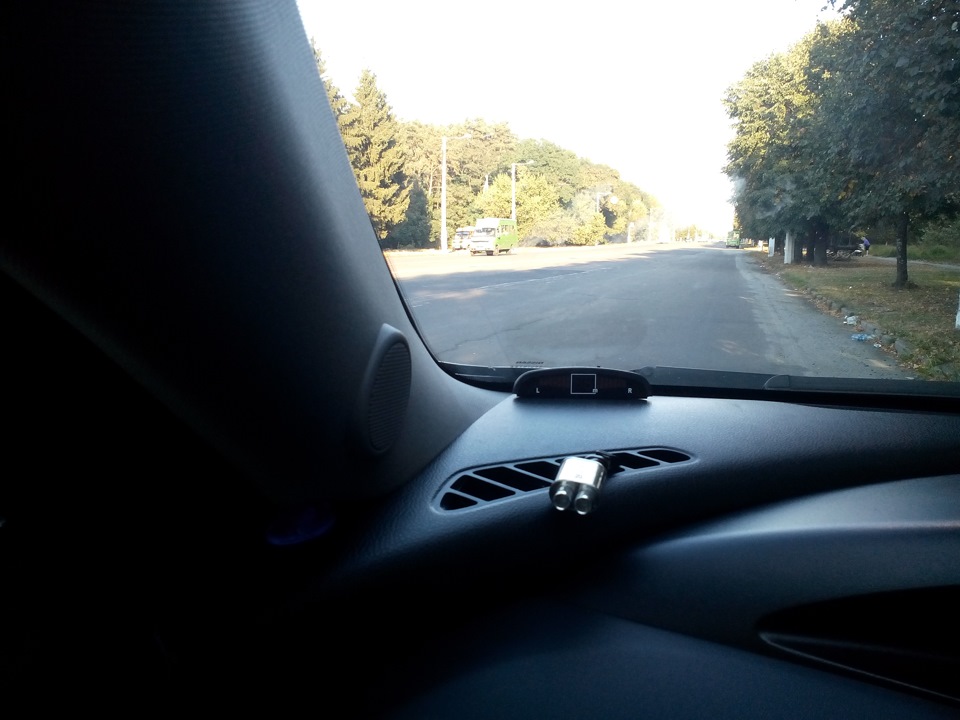

9. Сам монитор от парктроника вы можете установить в любом удобном для вас месте. Длина его проводки позволяет это сделать. Прокладывается кабель с левой стороны автомобиля под пластиковыми порогами в защёлки, держащие штатную проводку.

10. Теперь всё собираем обратно и получаем готовый результат. Готовый результат установки парктроника Nissan Primera
