Доброго дня однополчане!

Пока идут выходные и есть масса свободного времени, дорабатываю авто до ума. В очередной раз реализовал свою хотелку, так как недавно установил приборку ГТИ, то возникла необходимость установить регулятор яркости приборки, чтобы все было по фен-шую.
Заказал 28.03.14г на Экзист сам регулятор 6R0 941 333 9B9, производство Польша, ждал почти месяц, везли из Германии ибо в России их почему-то нет в наличии, был и у дилера, сказали то же самое — ждать месяц.
Сегодня поехал к знакомому электрику Сергею и работа пошла.
Спасибо Вам за информацию по инсталляции, хотя фото-отчета явно не хватало.
На работу ушло примерно час времени, была маленькая проблемка с серыми проводами, прозвонили их, убедились, что куда и все заработало!
В описании указано, что там серо-синие провода, у меня по факту были только серые и одинакового цвета в этом и была загвоздка, что куда.
Но мы справились!
Фото-отчет о проделанной работе прилагаю, там все видно и понятно.

Снимаем заглушку.

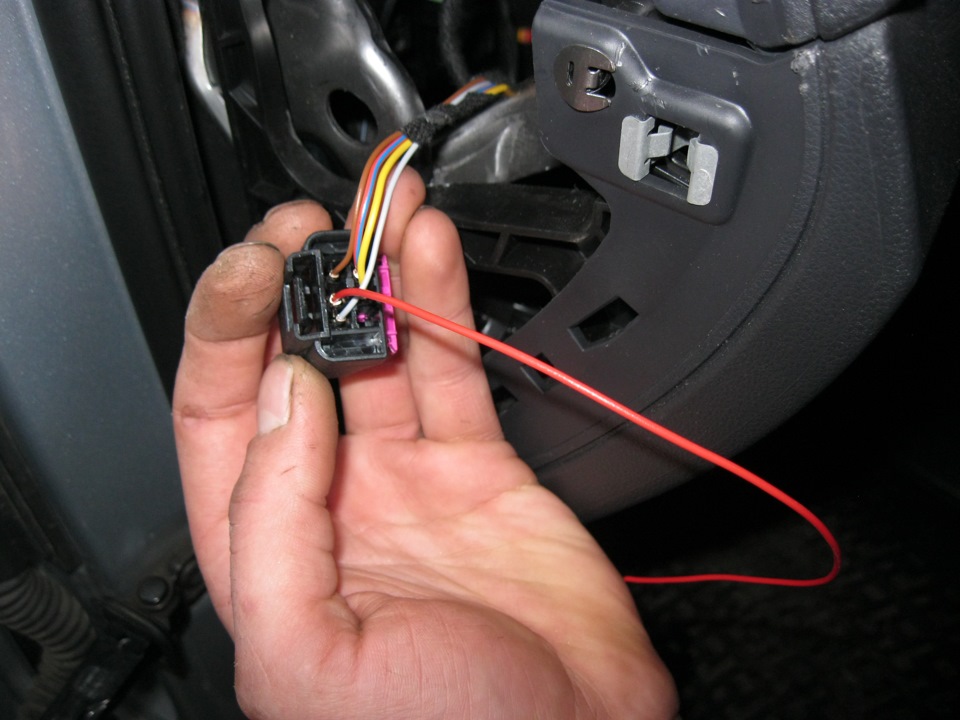

Фишка от регулятора в неё вставляем провод 000 979 133 E, гнездо 3.

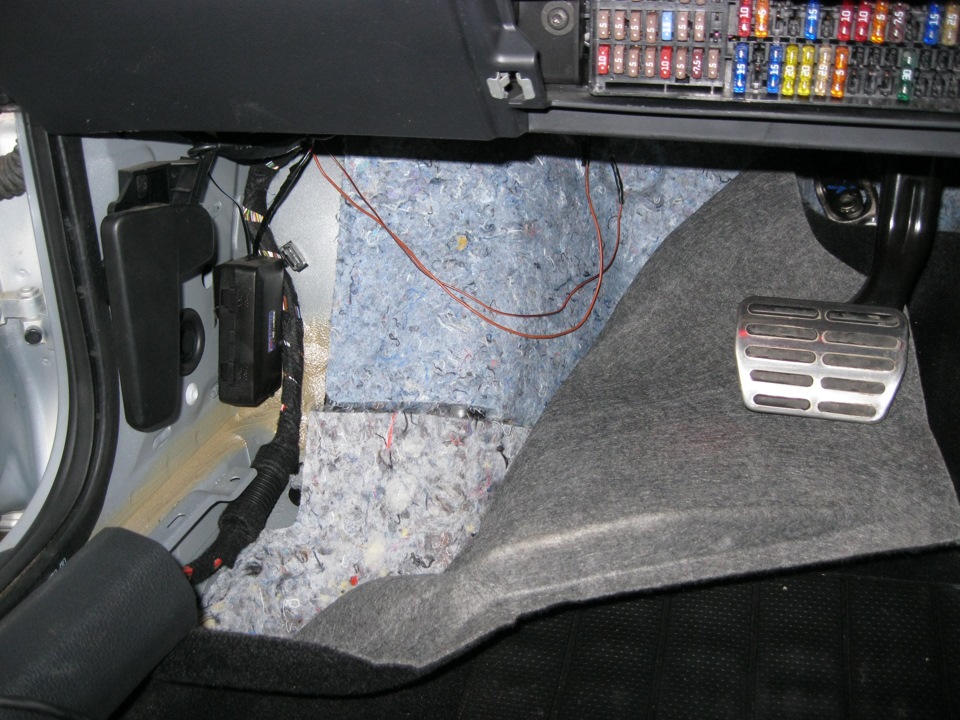

Снимаем боковую накладку, поднимаем ковер, нас интересует жгут проводов, который идет прямо по порогу. Там будет гофра длиной около 5-6 см — это и есть, то самое место (справа гофры на фото), которое нужно расплести.

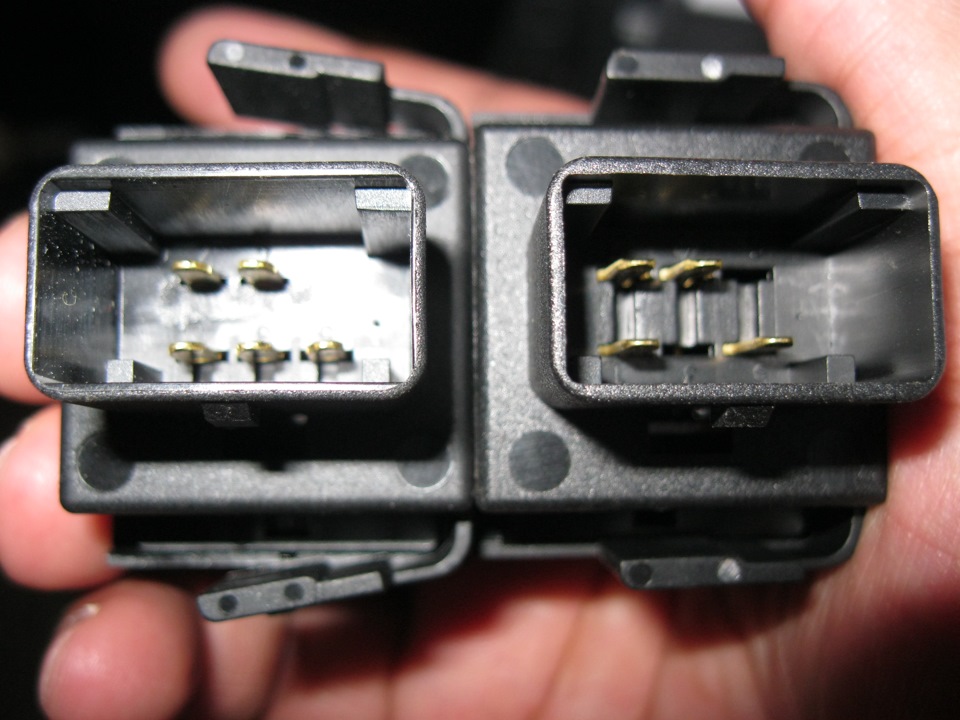

Сравнил слева — новый регулятор, справа — стоковый.

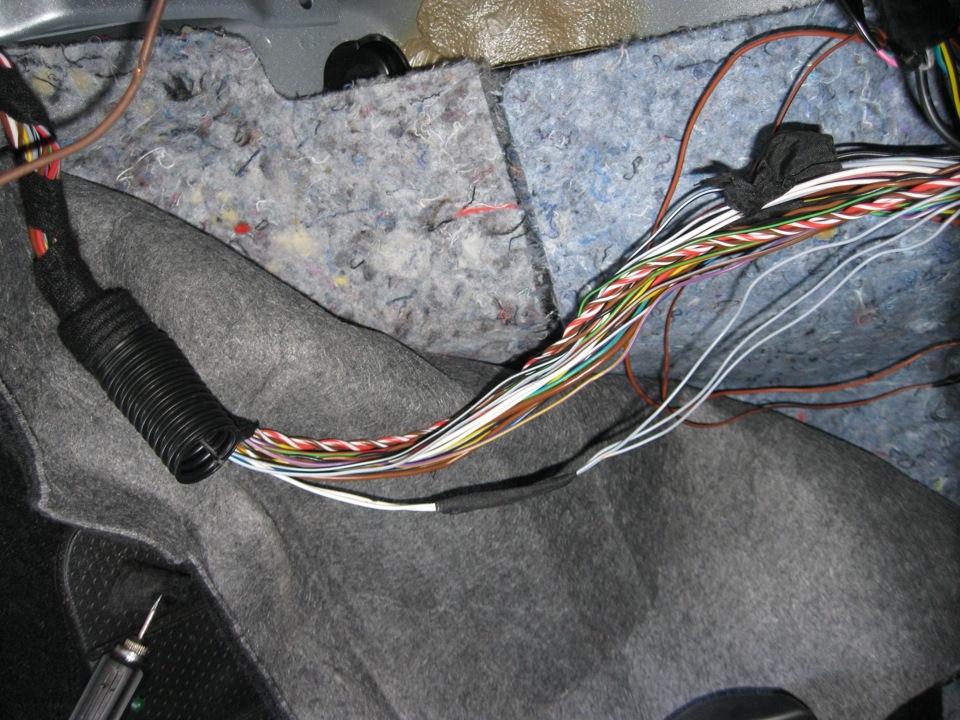

А вот и то, что нам надо, два белых провода и три серых.

Прозвонили, почитали комментарии, соединили, цепочка готова. Потребуется примерно 80 см провода.

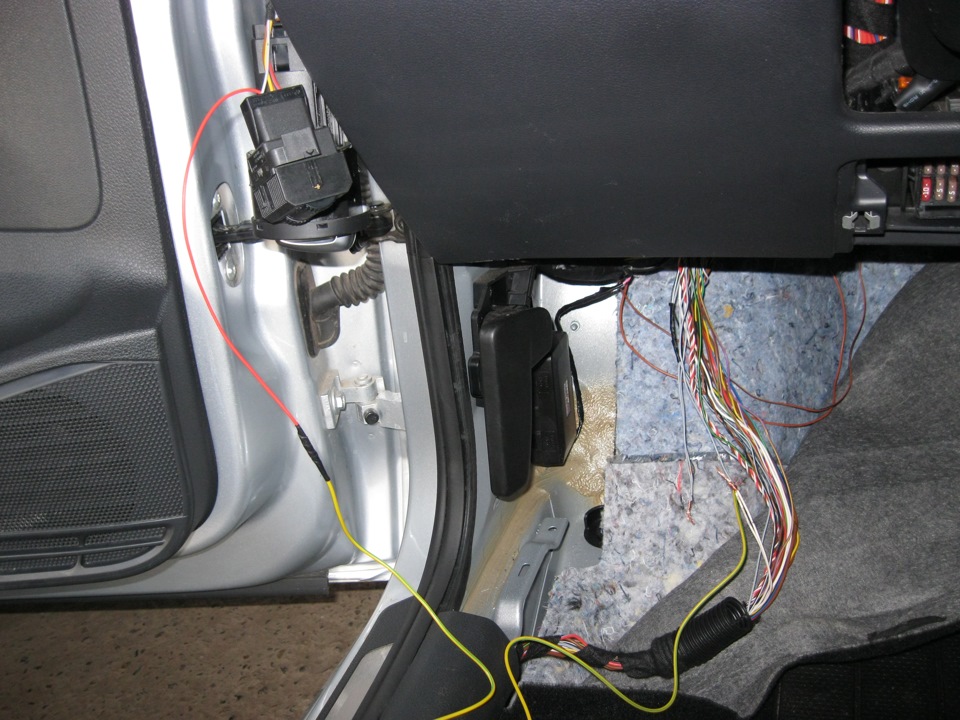

Готовый результат!

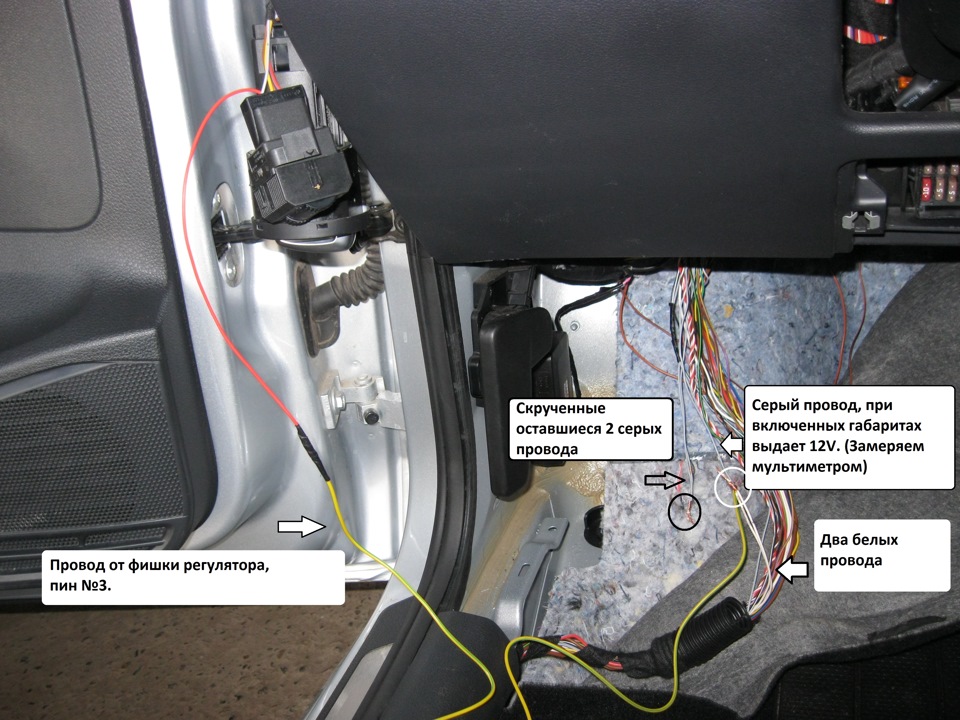

Первая ветка: 2 белых провода + серый провод 12V + провод регулятора, пин №3. Вторая ветка: скрученные между собой оставшиеся два серых провода.

Примерно так. Подсветка регулируется и на приборке, и на кнопках консоли, блоке управления печкой и на рнс. Осталось дождаться вечера и сфотографировать как это выглядит в темноте.
P.S. Авто: 2013 года.
Ибо проводка может отличаться от года выпуска.

Спасибо за внимание!
Всем добра и здоровья!
