Установка реле на автомагнитолу

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

"Голова" постоянно отрубается при заводе двигателя, а потом запускается когда двигатель заведется и иногда песня ставится на паузу. Постоянно от аккумулятора питать голову - садить АКБ. Решил поставить реле времени на провод с зажигания к магнитоле.

Реле ГУ.

Суть в том что когда пропадает питание с провода асс, реле еще падает питание на машнитолу около 3-4 секунд.

Нашел в запчастях реле которое имеет 6 пинов из них используем 4. Пины 15 постоянное питание, 31 — земля, 86 контакт подключаем к асс который приходит с борт сети, а на контакт S асс которое идет к ГУ. Я просто разорвал провод который с замка зажигания идет на ГУ и добавил землю и с аккума.

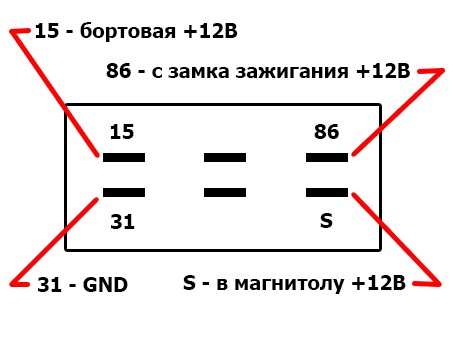

Схема подключения.

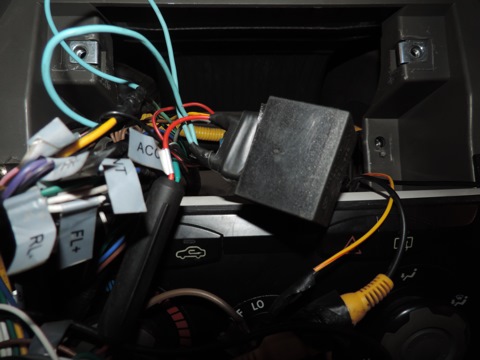

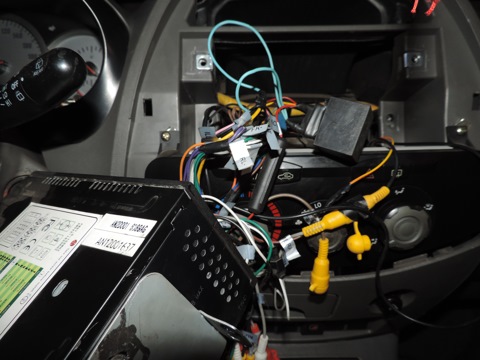

Подключеное реле.

Источник: https://www.drive2.ru/l/3789334/
