Устройство механической коробки передач Renault Duster

Шестиступенчатая коробка передач автомобиля 4×4: 1 – выключатель света заднего хода; 2 – сапун; 3 – картер коробки передач; 4 – рычаг выбора передач; 5 – рычаг включения передач; 6 – картер сцепления; 7 – пробка маслозаливного отверстия; 8 – сальник привода левого колеса; 9 – первичный вал; 10 – сальник ведущего вала раздаточной коробки

Полноприводные автомобили оснащаются пяти или шестиступенчатыми механическими коробками передач.
Коробка передач – механическая, двухвальная, с шестью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода.
Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из двух частей (отлитых из алюминиевого сплава): картера сцепления и картера коробки передач.
При сборке между ними наносят бензомаслостойкий герметик-прокладку.
Ведущие шестерни всех передач переднего хода расположенны на первичном валу и находятся в постоянном зацеплении с ведомыми шестернями, установленными на вторичном валу.
Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые.
На вторичном валу также расположена ведущая шестерня главной передачи.
Ведущая шестерня главной передачи находится в постоянном зацеплении с ведомой шестерней главной передачи.
Ведомая шестерня главной передачи установлена на коробке дифференциала и крепится к ней болтами.
В коробке дифференциала установлены два сателлита и две полуосевые шестерни.
Сателлиты установлены на оси, закрепленной в коробке дифференциала.
Полуосевые шестерни передают крутящий момент к приводам передних колес.
Коробка дифференциала вращается на двух роликовых конических подшипниках, внутренние кольца которых напрессованы на коробку дифференциала, а наружные запрессованы в картеры коробки передач и сцепления.
Коробка дифференциала посредством шлицевого соединения передает вращение на ведущий вал раздаточной коробки.

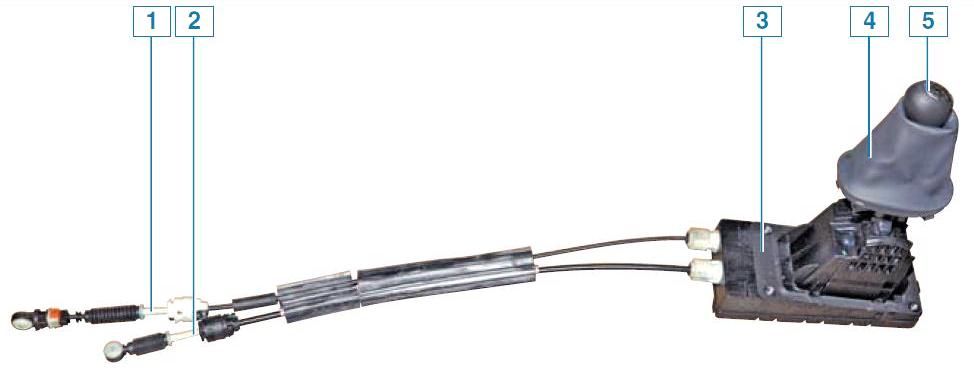

Механизм управления коробкой передач: 1– трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – чехол рычага переключения передач; 5 – рычаг переключения передач

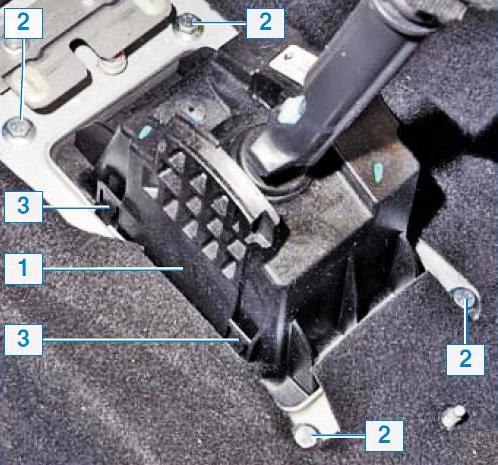

Расположение механизма управления коробкой передач на туннеле пола: 1 – механизм управления коробкой передач; 2 – болты крепления механизма управления; 3 – фиксаторы корпуса

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач.
Механизмы связаны двумя тросами: выбора и включения передач.
Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.
При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи.
После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.
Трос включения и трос выбора передач – невзаимозаменяемые.
Трос выбора передач можно отрегулировать по длине.

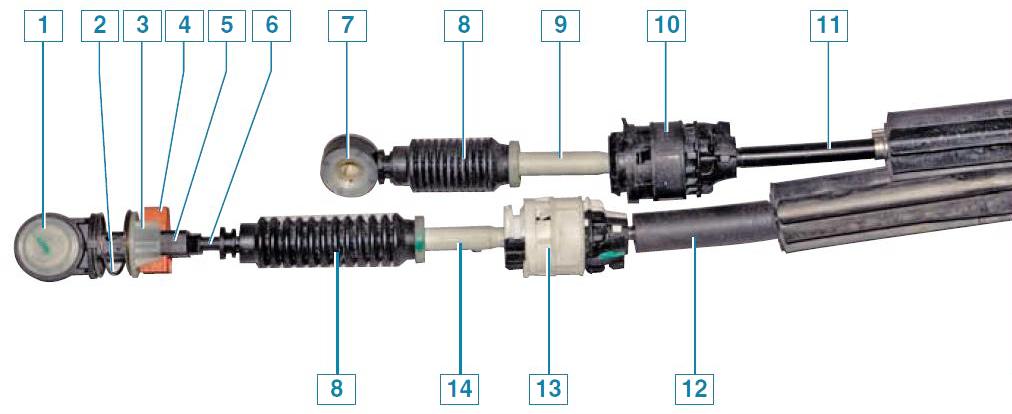

Трос включения и трос выбора передач: 1 – головка наконечника троса выбора передач; 2 – пружина; 3– запорная втулка фиксатора; 4 – зубчатый фиксатор; 5 – наконечник троса выбора передач; 6 – зубчатый конец троса; 7 – головка наконечника троса включения передач; 8 – защитный чехол троса; 9 – наконечник оболочки троса включения передач; 10 – установочная втулка оболочки троса включения передач; 11 – оболочка троса включения передач; 12 – оболочки троса выбора передач; 13 – установочная втулка оболочки троса выбора передач; 14 – наконечник оболочки троса выбора передач

Для изменения длины троса необходимо запорной втулкой 3 поджать пружину 2.
После этого сдвигаем зубчатый фиксатор 4 (оранжевого цвета) внутри наконечника троса, выводя его зубья из зацепления с зубчатым концом троса 6.
Перемещаем зубчатый конец троса 6 внутри наконечника, устанавливая необходимую длину троса, после чего фиксируем конец троса зубчатым фиксатором 4 и отпускаем запорную втулку.
Коробка передач сообщается с атмосферой через сапун, расположенный в ее верхней части.
При техническом обслуживании наконечник на шланге следует несколько раз повернуть для его прочистки.
В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на весь срок службы.

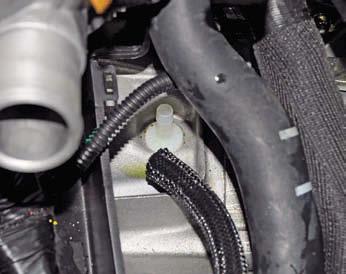

Сапун представляет собой пластмассовую втулку, запрессованную в картер. На втулку надет шланг

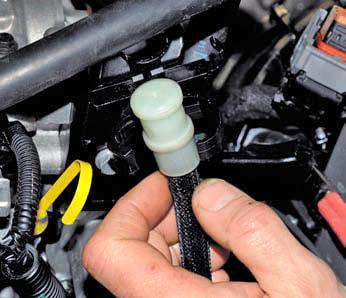

На верхнем конце шланга сапуна закреплен пластмассовый наконечник

Уровень масла в коробке передач должен находиться на уровне нижней кромки маслозаливного отверстия, закрытого пластмассовой пробкой.
Коробка передач представляет собой сложный узел, для ремонта которого необходимы опыт и специальный инструмент.
Поэтому, ремонт коробки передач следует выполнять в специализированном техническом центре, располагающим как необходимым оборудованием, так и запасными частями.
Чтобы снизить затраты на ремонт, коробку передач можно снять и установить самостоятельно.
При серьезной поломке или сильном износе деталей коробки передач целесообразно заменить ее целиком.
